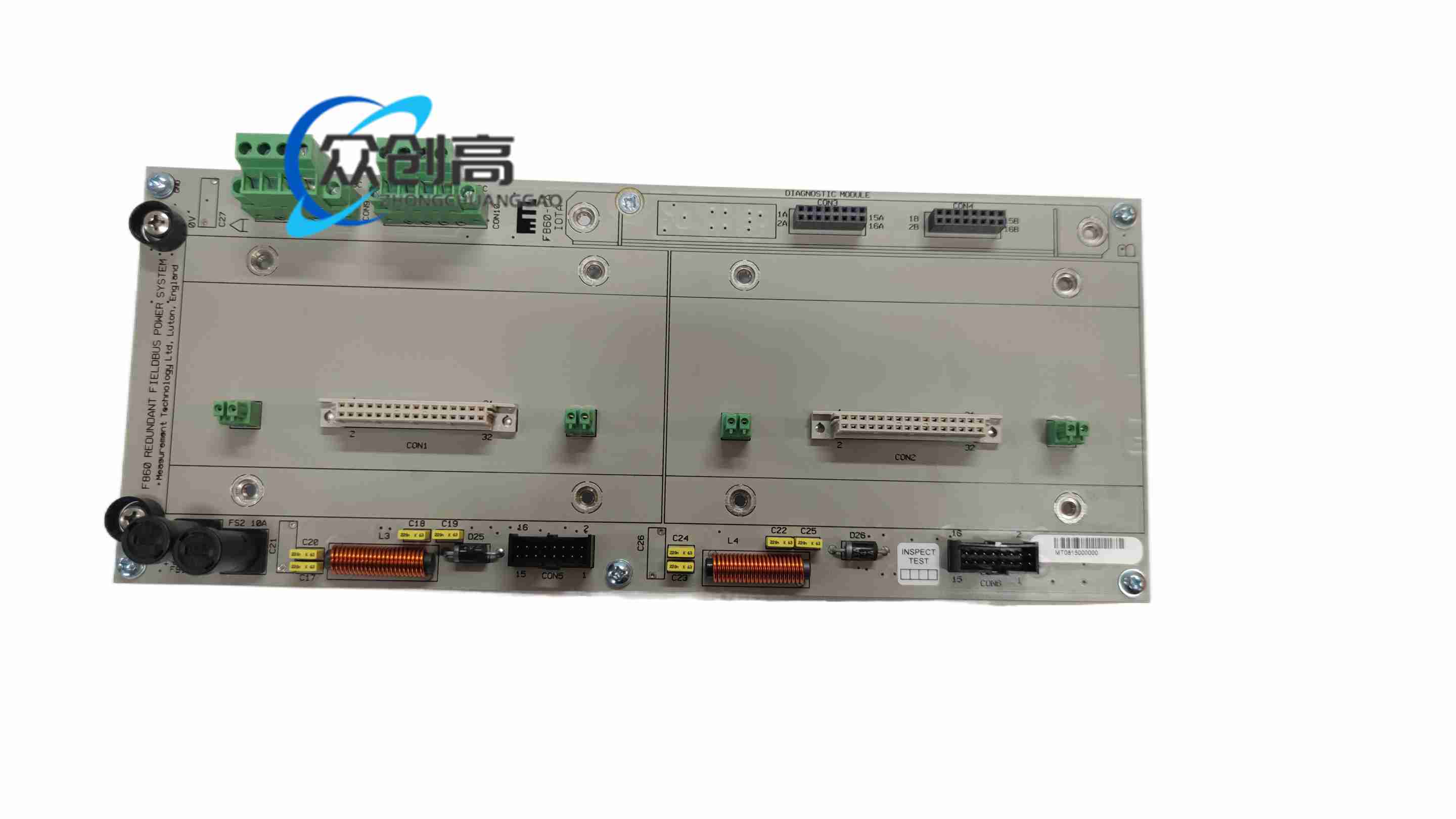

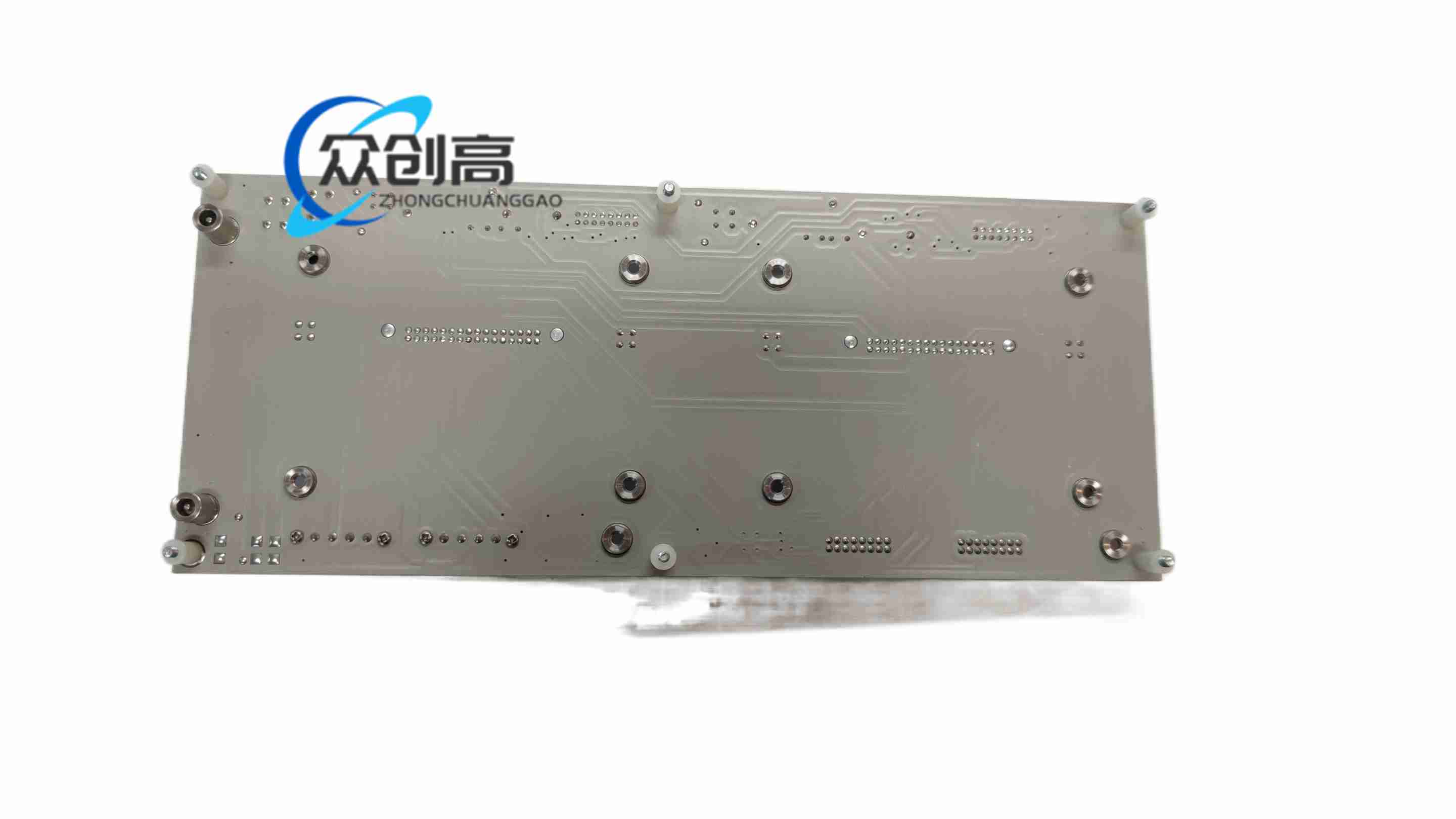

霍尼韦尔F860-CA现场总线冗余电源终端板。

该终端板用于Experion Series C系统，为基金会现场总线H1段提供冗余电源分配与物理连接，配合F801或F802电源模块工作，属于无源IOTA终端组件。

支持八个基金会现场总线H1段。兼容F801与F802冗余电源模块。F801输出约二十一点五至二十四伏直流，单段电流可达三百五十毫安；F802输出约二十八至三十伏直流，单段电流可达五百毫安。采用十一点六英寸IOTA机械规格。通过多针连接器连接现场总线接口模块。

双电源模块冗余供电，单模块故障不影响总线分段运行。现场总线段间及与输入电源间电气隔离。提供分段终端、故障警告与电源调节。无源设计，不存储用户逻辑与组态数据。

工业级PCB与阻燃外壳材料。多针镀金或镀锡连接器。内部电源隔离与限流元件，适配Foundation Fieldbus本安与非本安架构。

十一点六英寸IOTA外形，直接装入霍尼韦尔Series C安装通道。设两个多针系统电缆连接器，分别连接FIM与电源模块。被动式电源分配结构，无独立处理器。

冗余电源模块输出的直流经终端板分配至八个H1段，每段维持现场总线设备所需工作电压与电流。终端电阻、隔离与限流电路保证各段独立运行，单段故障不扩散至其他段。

安装于Series C标准I/O安装通道。F801或F802电源模块按项目电压与电流容量选配。系统电缆使用指定FCAB系列现场总线电缆。组态通过Control Builder核对IOTA版本与FIM兼容性。

运行中禁止热插拔终端板，否则会导致所连H1段断电与通信中断。更换前确认冗余电源、FIM与组态版本一致。环境湿度保持非冷凝。故障报警需结合FIM与电源模块诊断一并处理。

霍尼韦尔Experion Series C DCS。石油、化工、电力、制药等流程工业基金会现场总线供电与接线。
