霍尼韦尔 XFL824A 六通道继电器数字输出模块

XFL824A 属于 Honeywell 建筑自动化与分布式 I/O 产品体系，用于 LonWorks 总线控制系统中的开关量输出控制。模块提供 6 个继电器输出点，可驱动阀门执行器、风机、水泵、照明回路、报警装置等交流或直流负载，也可配置为浮点输出用于控制比例阀或风阀执行器。

供电电压：24 V AC 或 21 至 30 V DC

输出通道：6 路继电器输出

继电器类型：SPDT 单刀双掷

总负载能力：19 至 250 V AC 时最大 12 A；1 至 24 V DC 时最大 12 A，阻性负载

单常开触点负载：19 至 250 V AC 最大 4 A 阻性/感性；1 至 24 V DC 最大 4 A 阻性、1 A 感性

最小负载：P 大于 50 mW

通讯方式：LonWorks 总线

处理器：16 位微处理器

运行温度：0 至 50 摄氏度

存储温度：-20 至 70 摄氏度

湿度范围：5 至 93 百分比，无冷凝

防护等级：IP20

尺寸：110 × 90 × 93 毫米

安装方式：DIN 导轨安装

认证：CE，符合 EN60730 相关规范

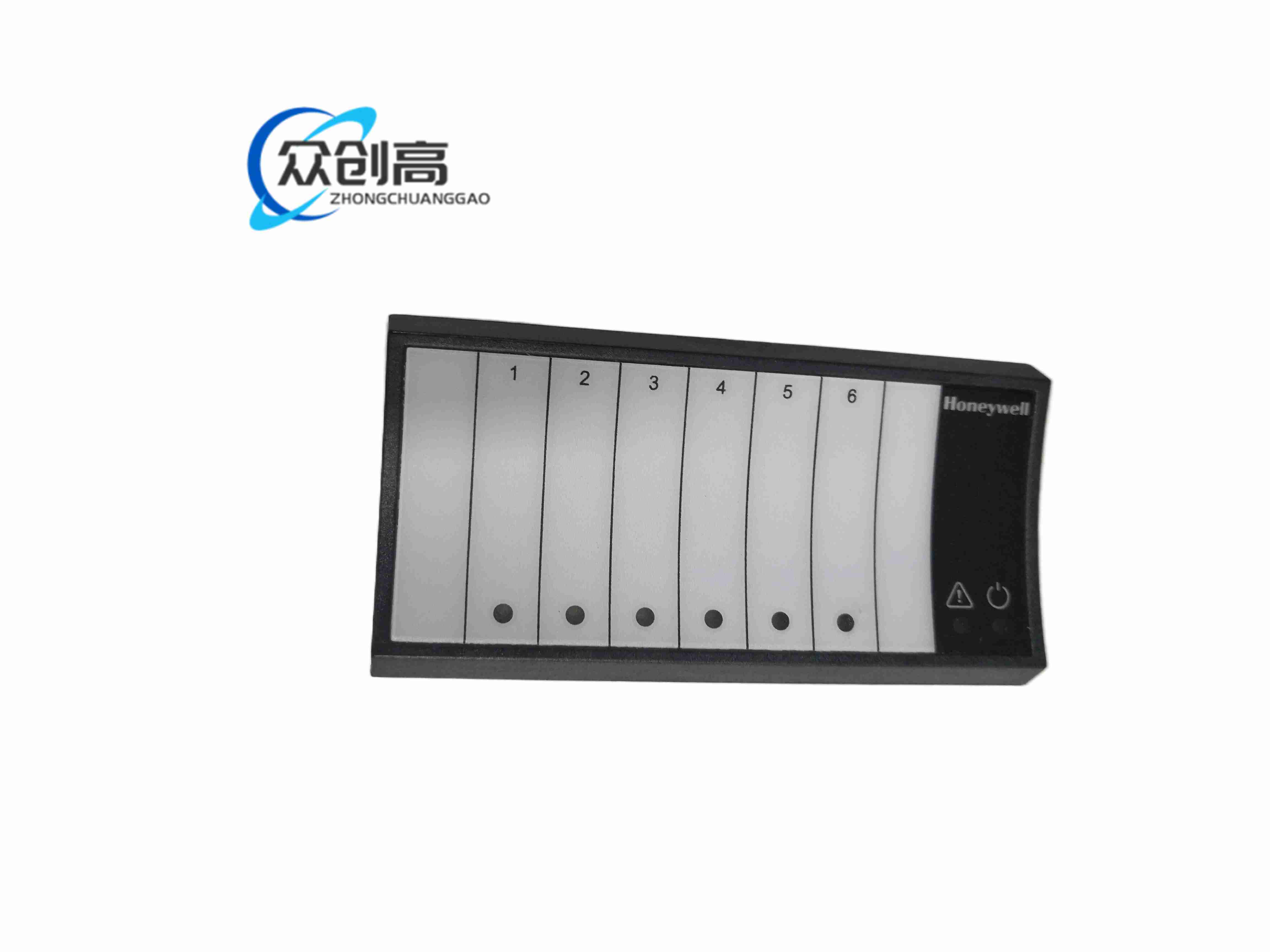

每个输出通道带黄色 LED 状态指示

支持通讯故障安全位：保持、关、开

可配置为数字输出或浮点输出

可选手动超驰版本，具备自动、0、1 超驰位置及反馈信号

继电器转换输出，适配多种现场负载

与 Honeywell CARE 工程软件配合使用

楼宇自控系统

空调机组控制

风机、水泵、电加热回路控制

风阀、水阀执行器控制

照明与报警输出控制

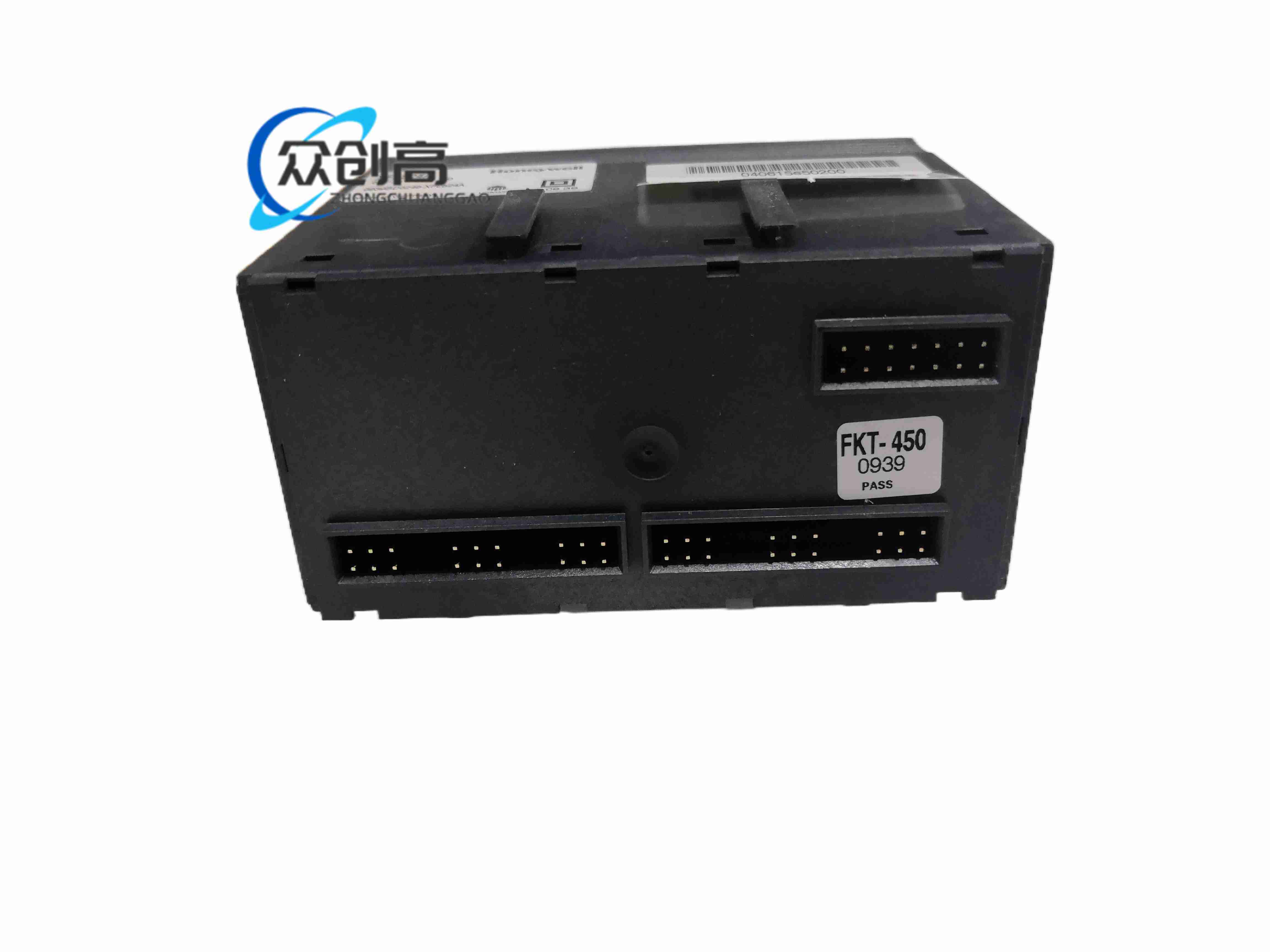

塑料模块化外壳

标准 DIN 导轨卡装结构

前端 LED 指示与接线端子

LonWorks 总线侧与现场负载侧集成在同一模块中

安装在干燥、通风的控制柜内

使用标准 35 毫米 DIN 导轨

交流负载与直流负载接线需按端子定义区分

总线通讯线应使用屏蔽线缆并规范接地

负载电流不得超过单通道与总负载上限

感性负载应预留余量，避免触点粘连或烧蚀

禁止在带电状态下插拔模块

通讯故障安全位需提前按工艺风险设定

手动超驰仅在调试或维护时使用

环境湿度过高可能导致端子腐蚀或绝缘下降
