PC834-001-N 属于 PC800／PCE800 系列全数字无刷伺服驱动模块，用于三相无刷伺服电机的位置、速度、力矩控制。

该驱动采用数字控制架构，支持旋转变压器、增量编码器、Comcoder 反馈，部分资料标注 SERCOS 命令接口。设备面向自动化产线、机器人轴、纺织机械、高速加工设备等需要紧凑安装和高动态响应的场景。

供电为主电源与控制电源 120／240 VAC。连续输出电流 7.1 Arms，环境温度 25℃ 至 40℃ 时按该值考核；峰值输出电流 21.2 Arms。最大电机电感 1.25 mH，输出电流纹波频率 16 kHz。位置分辨率 24 位，控制环带宽 400 Hz。模拟命令输入约 ±10 V，反馈接口覆盖 resolver、encoder、comcoder。

支持位置、速度、力矩三种控制模式。内置数字旋变数字转换算法，具备过流、过压、欠压、过热、堵转保护。LED 用于电源与故障指示，J1 负责电源／故障指示，J2 负责命令 I/O，J3 负责反馈。部分版本符合 UL、cUL、CE，且满足低电压指令隔离要求。

适用于精密装配、包装机械、纺织设备、机器人单轴、半导体周边自动化、数控机床辅助轴等。

连续可用扭矩资料按系统组合可覆盖 0.5 至 48.5 Nm 区间。峰值功率资料存在两个口径：Kollmorgen／PC800 单轴资料标注连续约 3 kW、峰值分流约 12.8 kW；Pacific Scientific／SERCOS 资料标注峰值 9.0 kW。选型应以电机铭牌、伺服样本和订单后缀为准。

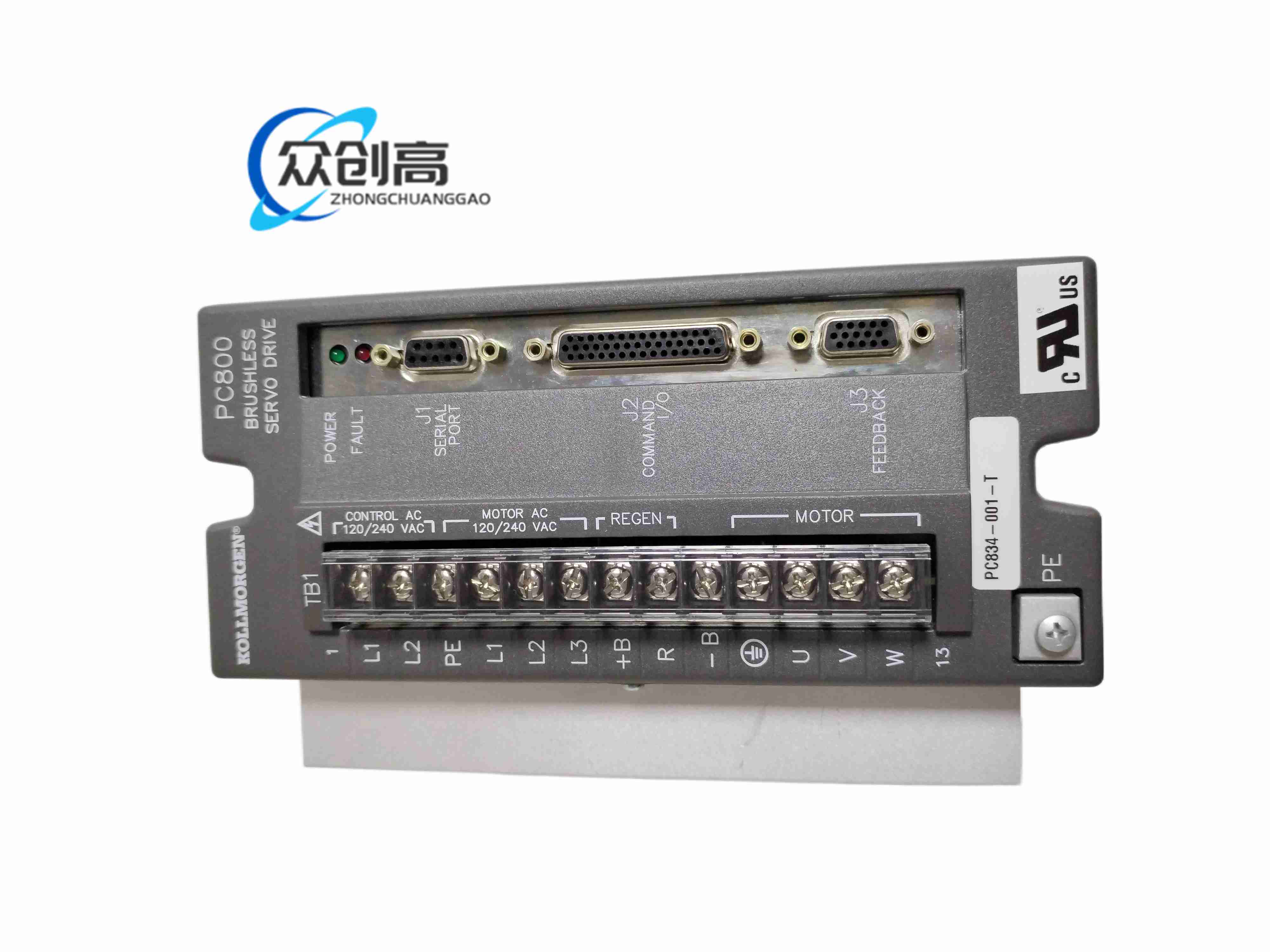

金属导轨安装壳体，内部为功率半导体、驱动板、控制板、滤波与散热组件。外部连接器、端子及状态 LED 按工业驱动模块配置。

模块化单轴结构，竖向控制柜安装。相比早期同功率驱动，占用宽度更小。功率端、控制端、反馈端分区布置，便于柜内布线与维护。

控制电源与主轴电源接入后，驱动内部整流、逆变与反馈处理电路工作。控制器根据命令接口和电机反馈计算电流、速度、位置误差，通过 PWM 输出调节三相电流，实现电机高精度转动。

安装在最少 IP54 防护等级的控制柜内，竖向安装。顶部与底部至少预留 100 mm 通风空间。自然对流冷却时两侧至少预留 40 mm 无障碍空间；强制风冷时按厂家柜体气流设计执行。主电源端子仅接 180 至 265 VAC 资料口径，或按 120／240 VAC 版本铭牌接入，频率 50／60 Hz。接地电阻、屏蔽层和断路器容量按电机功率配套。

上电前核对控制电源、电机额定电流、编码器类型和命令接口版本。禁止在潮湿、结露、粉尘超标环境裸装。故障代码通过 LED 读取，复位前排除过流、过热、反馈断线原因。长期停用应按规定放电并检查母线电容。更换模块时做好端子标记，避免强电误接入反馈口。
