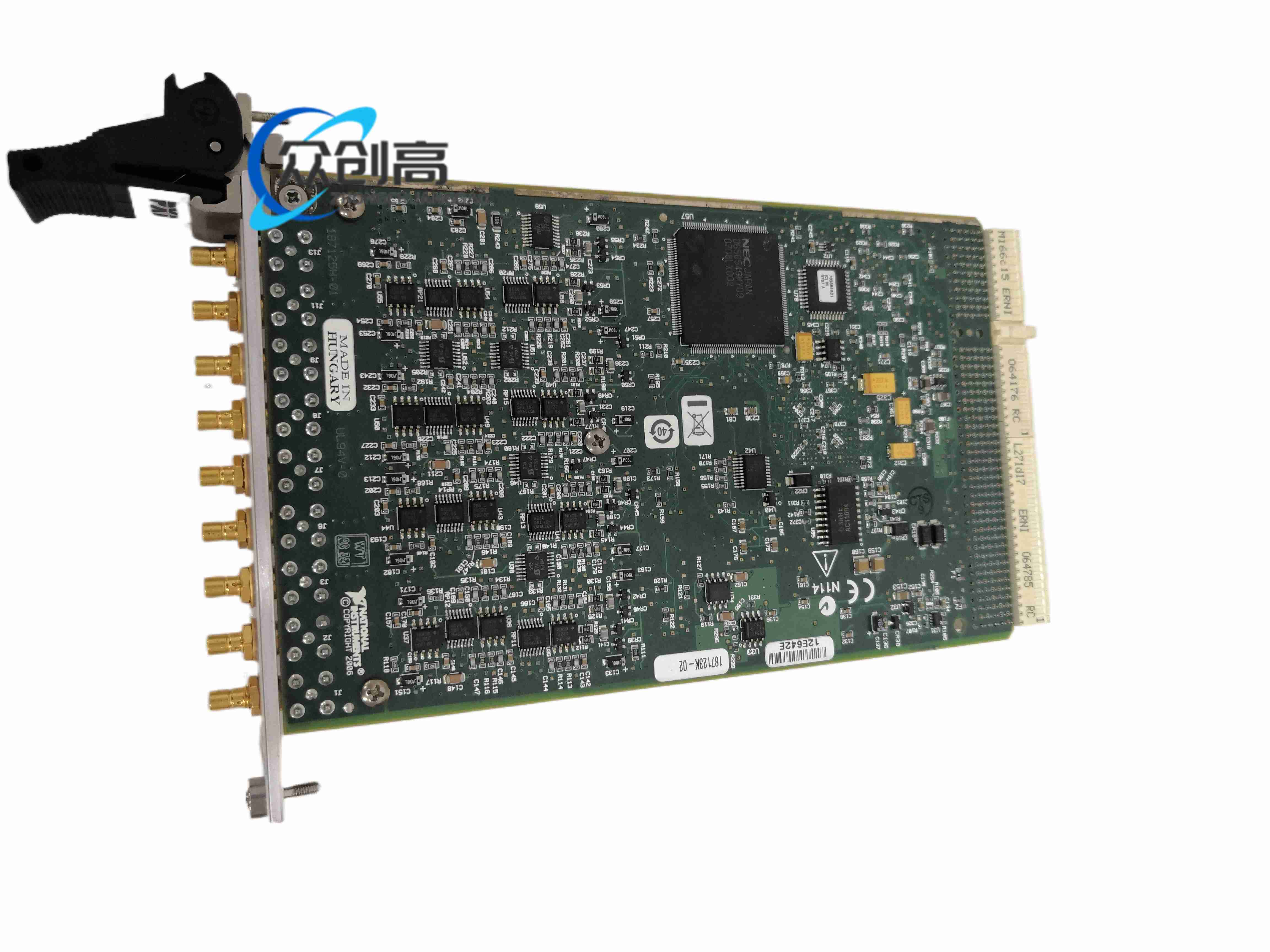

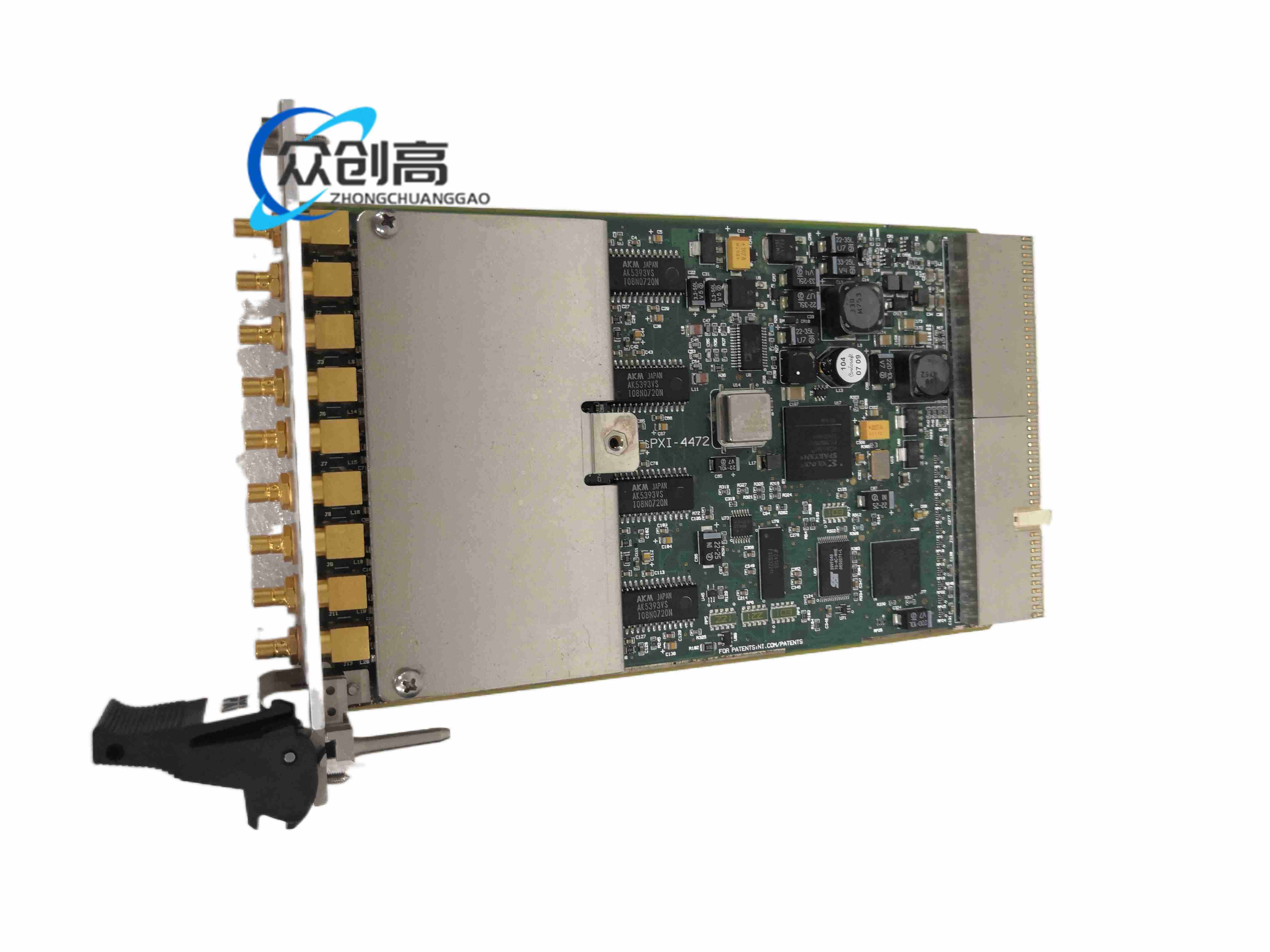

National Instruments PXI-4472B 动态信号采集模块

PXI-4472B 是面向声音与振动测量的 PXI 动态信号采集模块，具备高分辨率、同步采样和 IEPE 信号调理能力。

厂商：NI

模拟输入通道：8 通道，同步采样

分辨率：24 位

最大采样率：102.4 kS/s

高通截止频率：0.5 Hz

AC 截止频率：3.4 Hz

输入范围：±10 V

连接器：SMB 公头

ADC 类型：Delta-Sigma

电源需求：+3.3 VDC 最大 400 mA，+5 VDC 最大 2000 mA，+12 VDC 最大 120 mA，-12 VDC 最大 120 mA

工作温度：0 至 55 ℃

存储温度：-20 至 70 ℃

尺寸：6.3 × 3.9 in.

重量：8.5 oz，约 241 g

24 位高分辨率

宽动态范围，适合声学和振动分析

支持 AC/DC 耦合

内置 IEPE 调理，可直接接加速度计和麦克风

支持模拟触发、边沿触发、滞回触发和窗口触发

采用 Delta-Sigma 调制和过采样技术，将模拟信号转换为高分辨率数字量，再通过数字滤波得到宽动态范围采样数据。

噪声振动粗糙度测试

结构振动分析

声学测量

旋转机械状态监测

模态测试

插入 PXI 机箱对应槽位

传感器电缆应使用屏蔽线并远离强电

麦克风或加速度计供电方式需与 IEPE 设置匹配

多模块同步时使用 RTSI 或 PXI 时钟同步

输入信号不得超过 ±10 V

未使用通道也应避免悬空引入噪声

采样率、抗混叠滤波和带宽应配套设置

校准周期为一年，高精度测试前需预热
