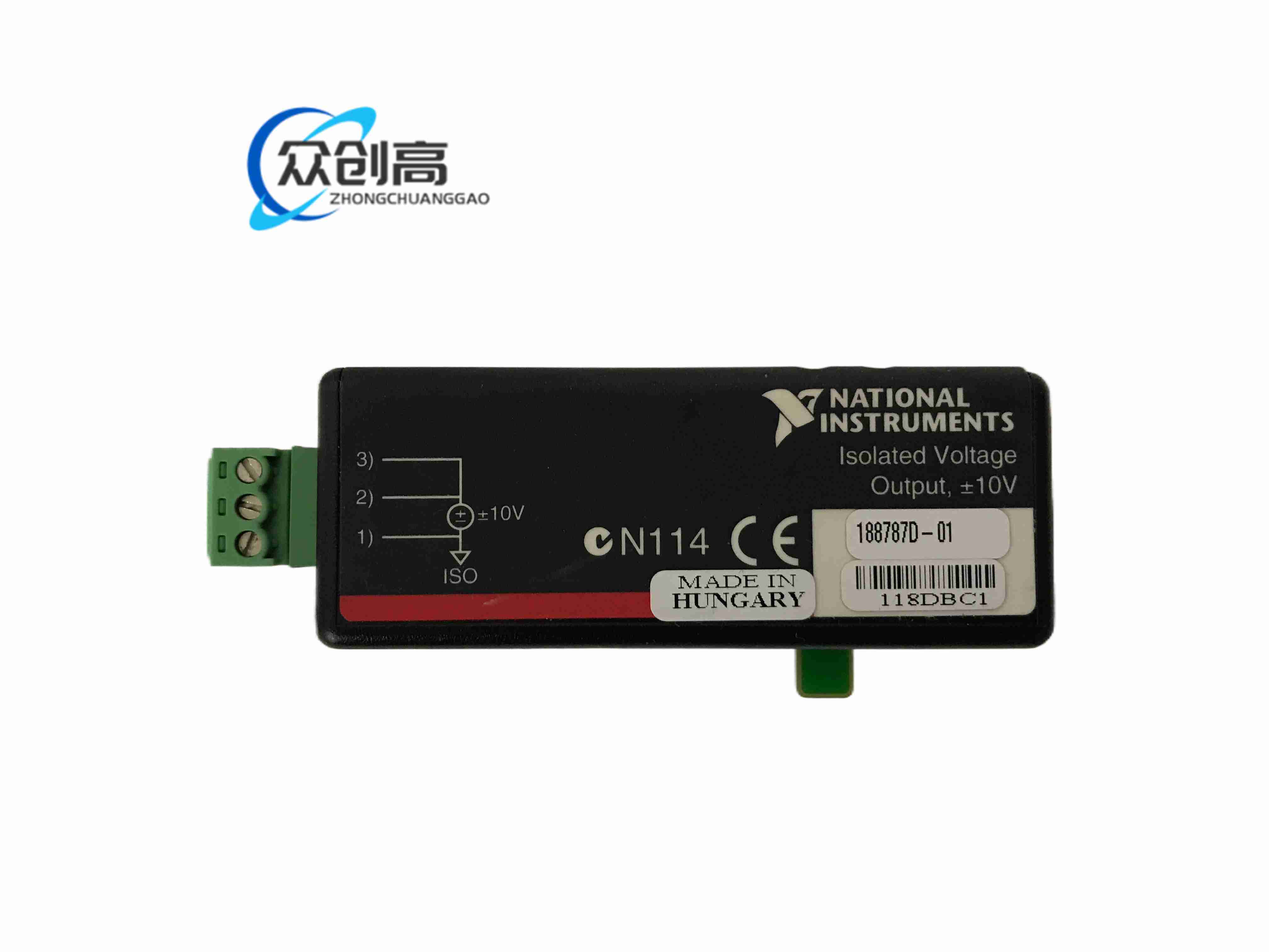

隔离模拟电压输出模块

NI SCC 系列便携式信号调理模块，为 E/M/B 系列数据采集卡提供单通道隔离模拟电压输出。

品牌：National Instruments

系列：SCC

通道：1 路非参考单端输出

输出范围：±10 V

电流驱动：±30 mA

非线性：0.5% 满量程

带宽：大于 23 kHz

压摆率：1 V/µs

输出噪声：2.5 mVrms 典型

隔离：通道独立隔离地

供电：模拟约 180 mW，数字约 1.15 W

工作温度：0 ℃ 至 50 ℃

湿度：10–90%，非冷凝

载体限制：每块载体最多 2 个 SCC-AO10

隔离模拟输出

提升 DAQ 卡输出驱动能力

两个模块串联可实现 ±20 V

独立返回端，抗共模干扰

适合实验室与测试台

数据采集系统

实验室自动控制

传感器激励

测试台模拟量输出

工业测量与科学研究

SCC 载体插槽模块

小型信号调理封装

螺钉/插针端子

与 NI DAQ 载体配合使用

先装入 SCC 载体再连 DAQ

负载阻抗在模块驱动能力内

输出电缆使用屏蔽线

避免通道地与机壳错误短接

不是普通工业 4–20 mA 输出模块

串联两个模块可提高电压但需核算负载

禁止输出端直接短路

软件标定前先零点/增益校准
