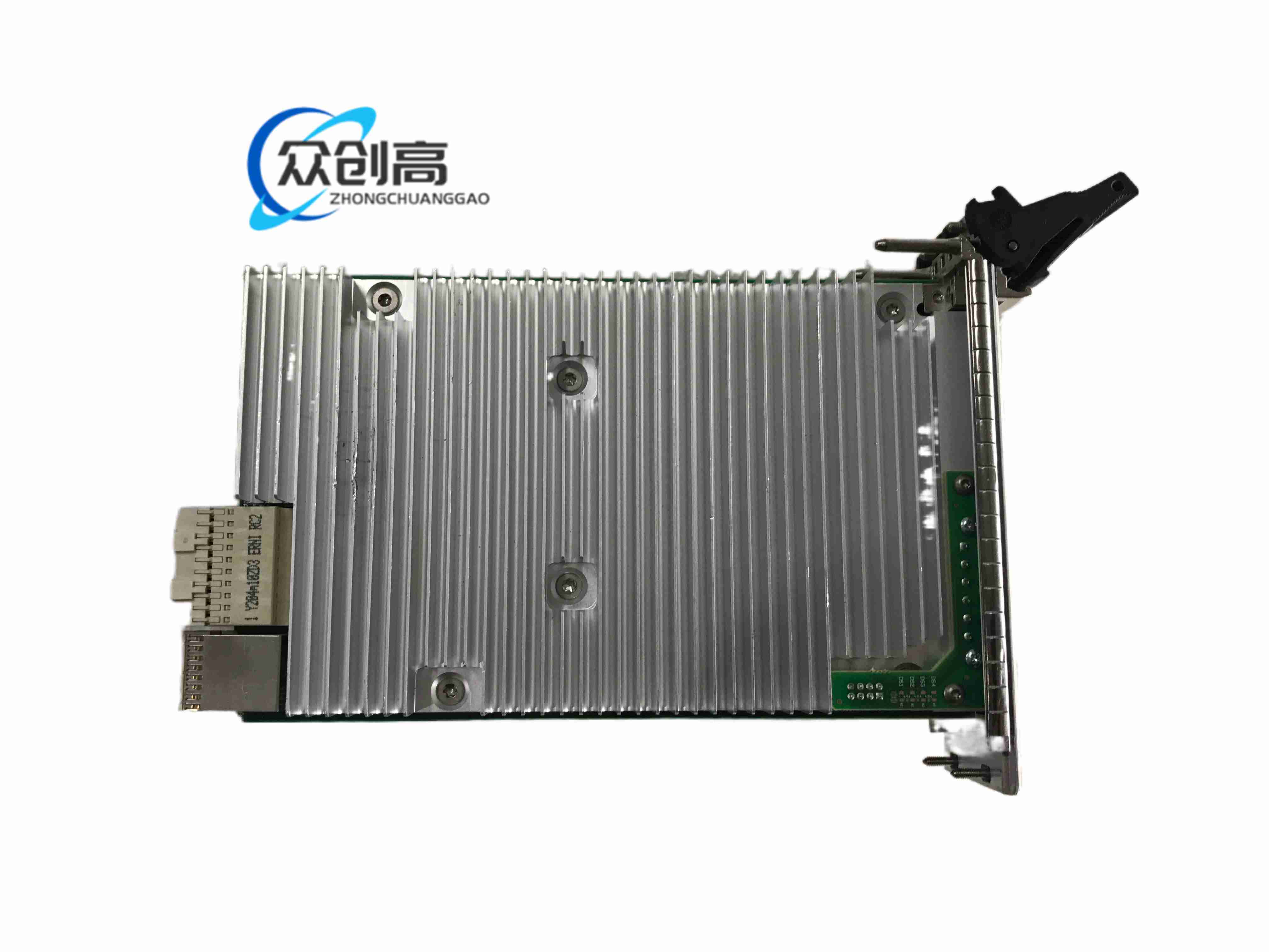

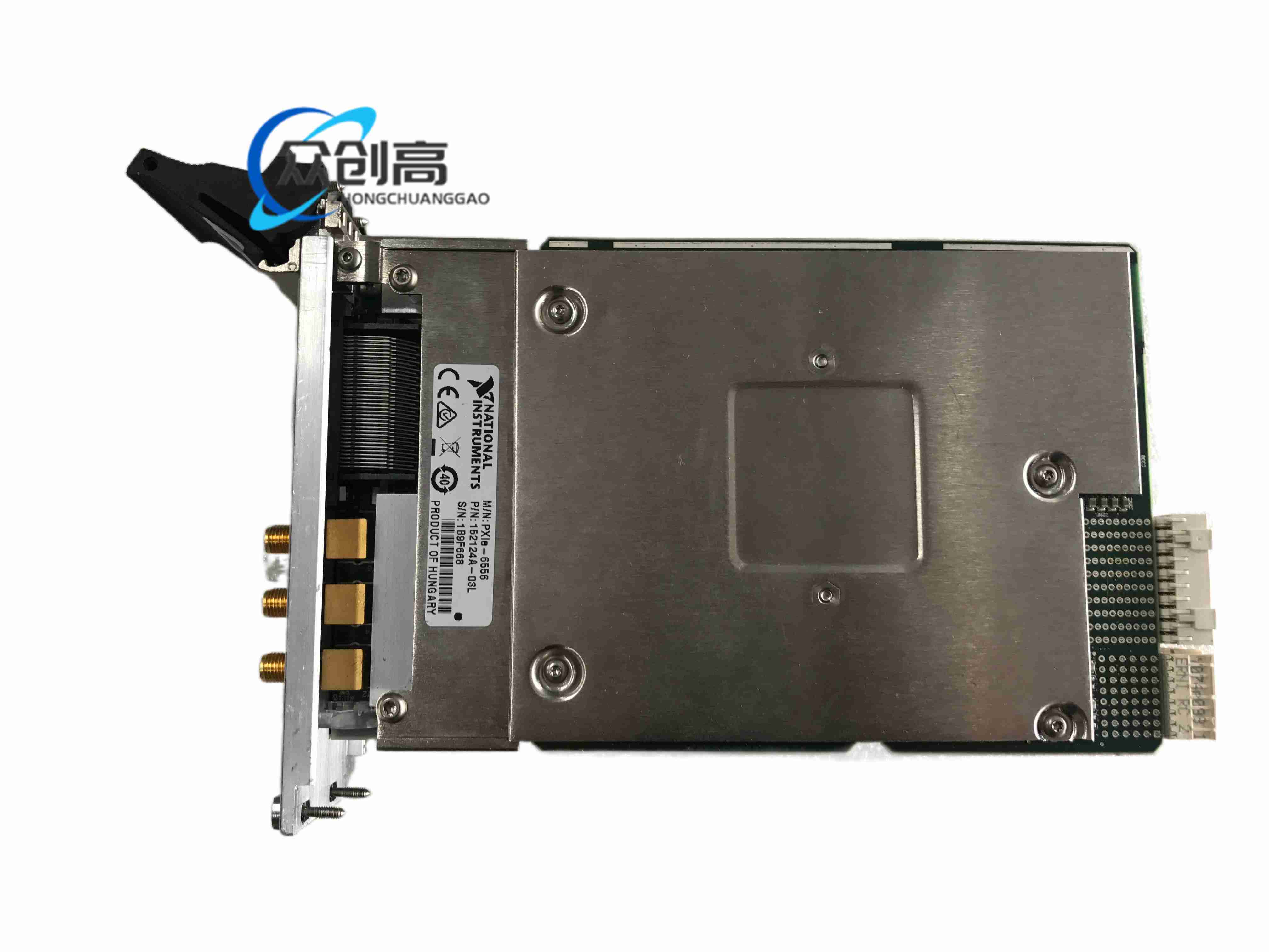

PXIe-6556 200 MHz 24 通道 PXI 数字波形仪

这是一款带每引脚参数测量单元的高性能数字波形发生器/分析仪，适用于数字接口测试、特性分析和直流参数测试。相比 PXIe-6548，它增加了 PPMU、有源负载和更宽的可编程电压范围。

24 路单端双向数字通道

最大时钟频率 200 MHz

可编程电压范围约 -2 V 至 7 V

板载内存 8 Mbit/通道或 64 Mbit/通道，依型号而定

支持硬件比较

支持 PPMU，可强制/测量电压和电流

可配置为有源负载

PXI Express 总线

通常为双槽宽度模块

输入保护范围约 -3 V 至 8.5 V

每引脚独立电压电平、方向和定时

可进行 DC 参数测量

支持位错误硬件比较

支持脚本、深内存播放、循环和高级同步

可连接外部 SMU 完成更高精度直流测量

数字 IC 特性分析

半导体量产测试

FPGA、ASIC、MCU 接口测试

高引脚参数测试

混合信号自动测试设备

每个数字引脚都带有驱动、比较、参数测量和有源负载电路；生成阶段按脚本和时钟输出数字电平，采集阶段捕获响应并做实时比较，同时 PPMU 可对引脚进行电压/电流强制与测量。

安装在 PXI Express 机箱对应槽位，注意是否为双槽占用

使用 68 针 VHDCI、SMA 或厂家指定连接器

安装 NI-HSDIO 驱动

进行参数测试时连接校准过的 SMU 或参考电源

不要超过引脚输入/输出保护范围

PPMU 电流范围需按 DUT 规格设定

有源负载和强制电压功能误用可能损坏被测件

该型号 NI 已停产，维护、校准和备件需提前规划
