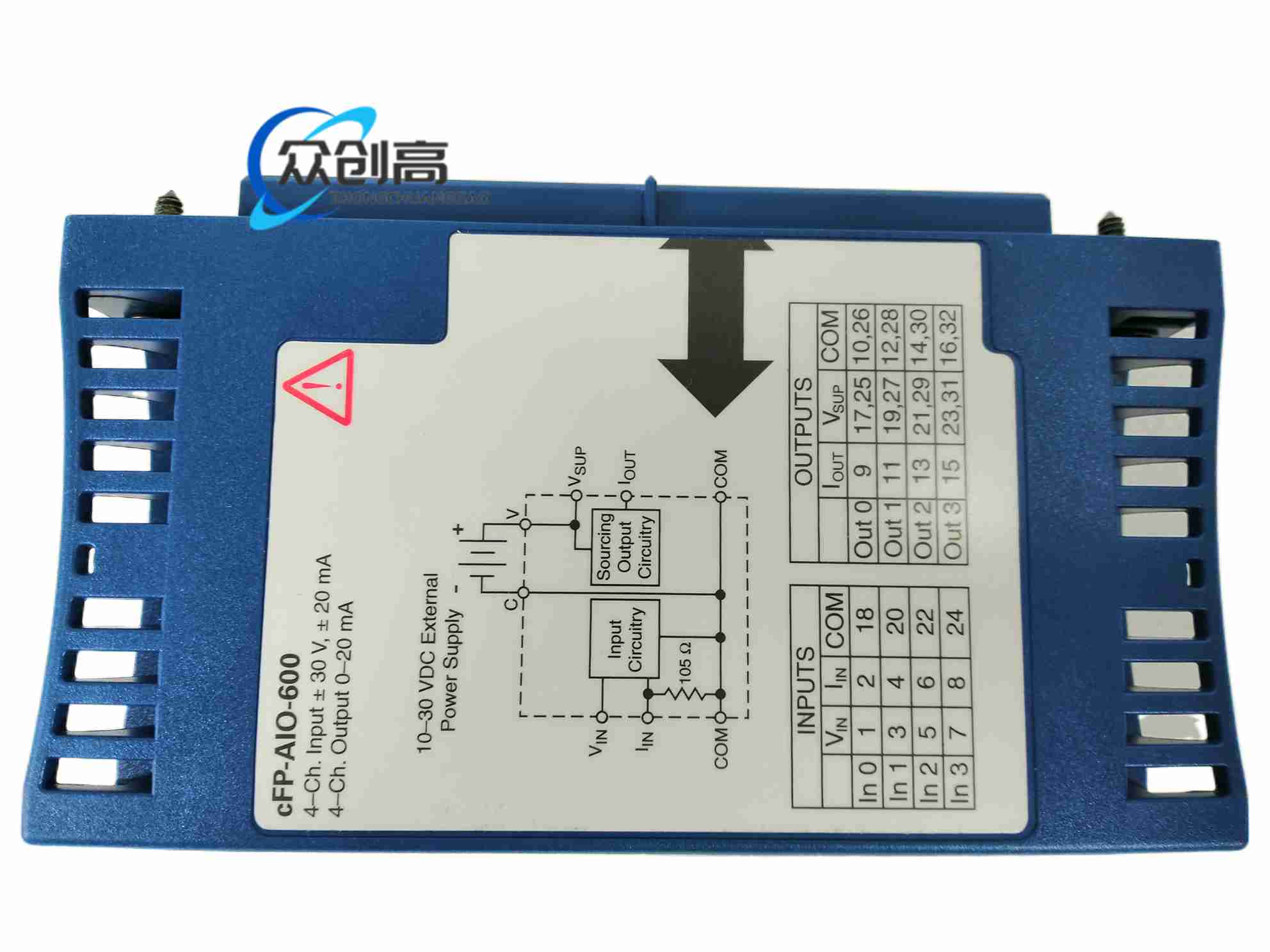

NI CFP-AIO-600

产品名称：Compact FieldPoint / FieldPoint 模拟量输入/输出组合模块

产品简介：NI cFP-AIO-600 是美国国家仪器（NI）Compact FieldPoint 和 FieldPoint 系统的 4 入 4 出模拟量组合模块，集电压/电流输入与电流输出于一体，适用于低通道数系统或需要高速 I/O 的 PID 控制应用。

技术规格：

输入通道：4 路，软件可配置
- 电压：±5 V、±15 V、±30 V、0-5 V、0-15 V、0-30 V
- 电流：0-20 mA、4-20 mA
输出通道：4 路电流输出，软件可配置 0-20 mA 或 4-20 mA（超量程 0-21 mA 或 3.5-21 mA）
分辨率：12 位
全通道更新率：1.7 kHz（输入）；电流输出硬件更新率 1700 updates/s，压摆率 0.4 mA/μs
输入精度：0-24 mA 量程 ±0.07%（读数）/±0.08%（满量程）@15-35°C；@-40 至 70°C 时为 ±0.29%/±0.08%
输出精度：0-21 mA 量程 ±0.03%（输出值）/±0.13%（满量程）@15-35°C；@-40 至 70°C 时为 ±0.14%/±0.2%
输出负载：24 V 供电时最大 1 kΩ；外部电源 10-30 VDC，125 mA（4 通道）
隔离电压：通道对地 250 Vrms 持续，介电耐压 2300 Vrms（5 s）；通道间无隔离
供电：由网络模块供电 600 mW
外部电源：需外接 10-30 VDC（部分资料显示 5-30 VDC）
工作温度：-40°C 至 +70°C
存储温度：-55°C 至 +85°C
湿度：10% 至 90% RH，无凝露
污染等级：2 级
抗振动：随机 5 grms（10-500 Hz）
抗冲击：50 g，3 ms 半正弦
指示灯：绿色 POWER 和 READY 指示灯，4 个红色输出指示
重量：cFP 版本 111 g（3.9 oz）；FP 版本 141 g（4.9 oz）
认证：IEC 61010-1、EN 61010-1、UL 61010-1、CAN/CSA-C22.2 No.61010-1；CE、C-Tick、ICES、FCC Part 15 Class A

功能特点：

应用场景：工业传感器与变送器的电压/电流测量，阀门、仪表等工业执行器的控制；适用于低通道数系统或高速 I/O 的 PID 控制。

结构特征：模块化设计为 Compact FieldPoint（cFP）和 FieldPoint（FP）系统共用，cFP 版本重量 111 g，FP 版本 141 g。

工作原理：模块板载测量与线性化信号，向控制/监控软件返回工程量数值；同时接受来自软件的工程量指令，自动缩放并线性化输出信号。

安装要求：FieldPoint 模块仅限室内使用；户外使用必须安装于密封外壳内；最高海拔 2000 m，更高海拔需降低隔离电压额定值。
