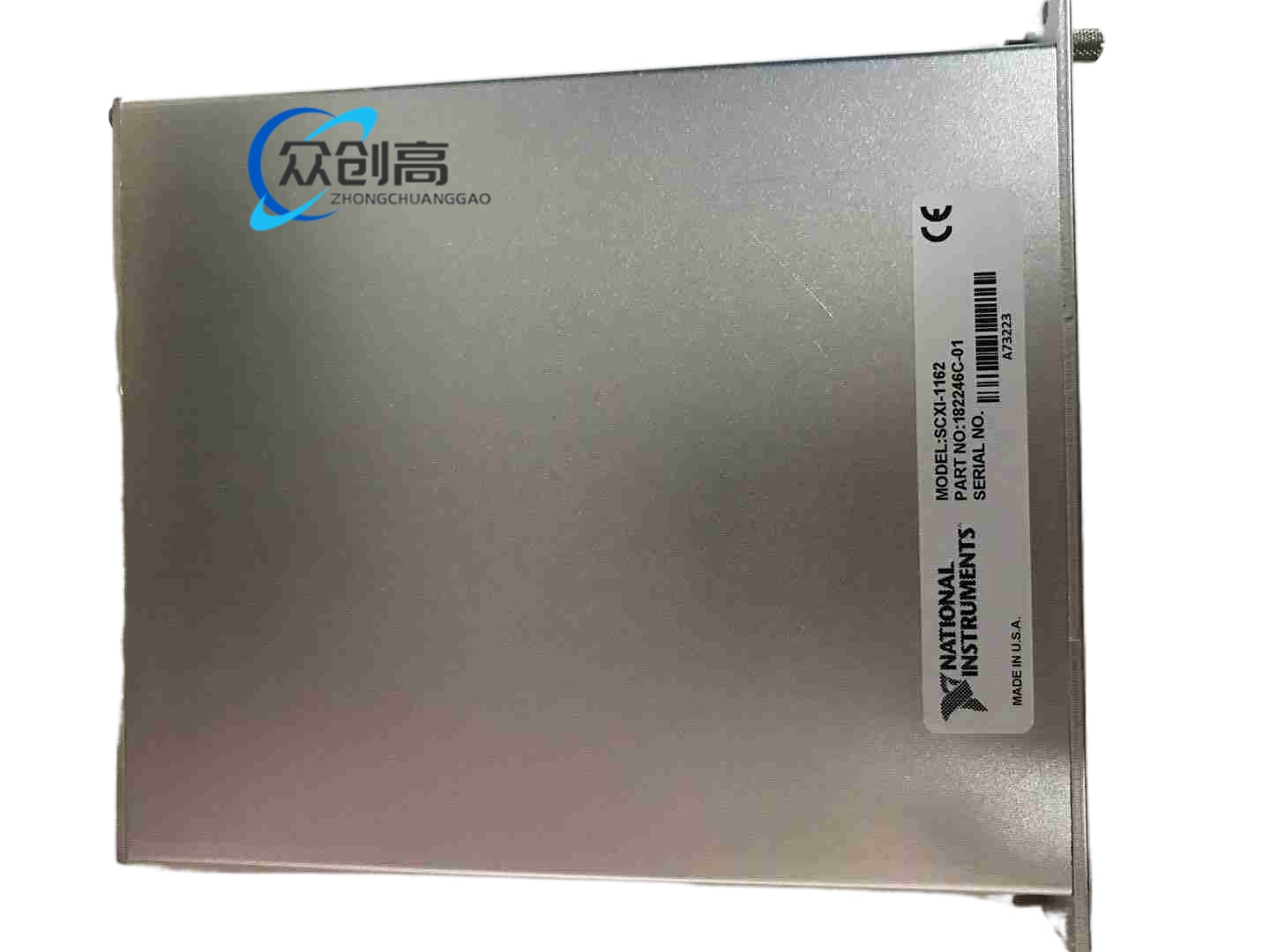

NI SCXI-1162 32 通道光隔离数字输入模块

SCXI-1162 是 National Instruments SCXI 平台中的数字输入模块，提供 32 路光耦隔离数字量输入，用于采集现场开关量、TTL/CMOS 逻辑信号和隔离数字状态。

制造商：National Instruments

通道数：32

隔离方式：光耦隔离

分组方式：8 组，每组 4 路

参考电压 Vcc：+5 V 至 +10 V

输入阻抗：360 Ω

串行数据率：580 reads/s

组间隔离：300 Vrms，Category II

瞬态过压保护：2300 Vrms

逻辑兼容：TTL、CMOS

尺寸：约 1.2 × 6.8 × 8.0 英寸

兼容 DAQ 板卡：MIO-16、AT-MIO-64F-5、Lab-NB、Lab-PC、DIO-24、DIO-32F、DIO-96 等

32 路数字输入高密度采集

光隔离防止地环路和共模电压损坏主机

支持 SCXIbus 串行多路模式

也可通过背连接器并行高速读取

配合 NI-DAQmx、LabVIEW、LabWindows/CVI 使用

工业 PCB

光耦器件

金属屏蔽外壳

SCXI 背板连接器

单槽 SCXI 模块

跳线可配置背连接器工作方式

不是独立设备，需要 SCXI 机箱和兼容 DAQ 板卡

现场信号通常通过 SCXI-1326 或 TBX-1326 端子块接入

现场开关或逻辑信号进入模块后，先经过光耦隔离，再把安全侧数字状态送入 SCXI 背板；控制器通过 SCXIbus 或并行接口周期性读取 32 路输入状态。

继电器、接近开关、按钮状态采集

工业过程数字监控

研发实验中的 TTL/CMOS 逻辑采集

电力和制造现场多路隔离数字输入

生产测试台状态反馈

装入 NI SCXI 机箱

连接兼容 NI DAQ 板卡

使用 SCXI-1326/TBX-1326 等端子块接现场线

确认参考电压在 +5 V 至 +10 V 范围

软件中使用 NI-DAQmx 配置通道

标准 SCXI-1162 不适合直接测量高压交流/直流

高电压检测应使用 SCXI-1162HV 等专用型号

避免反向接线和超过输入逻辑范围的信号

定期检查端子块螺丝松紧

该模块已停产，备件需通过工业备件渠道确认
