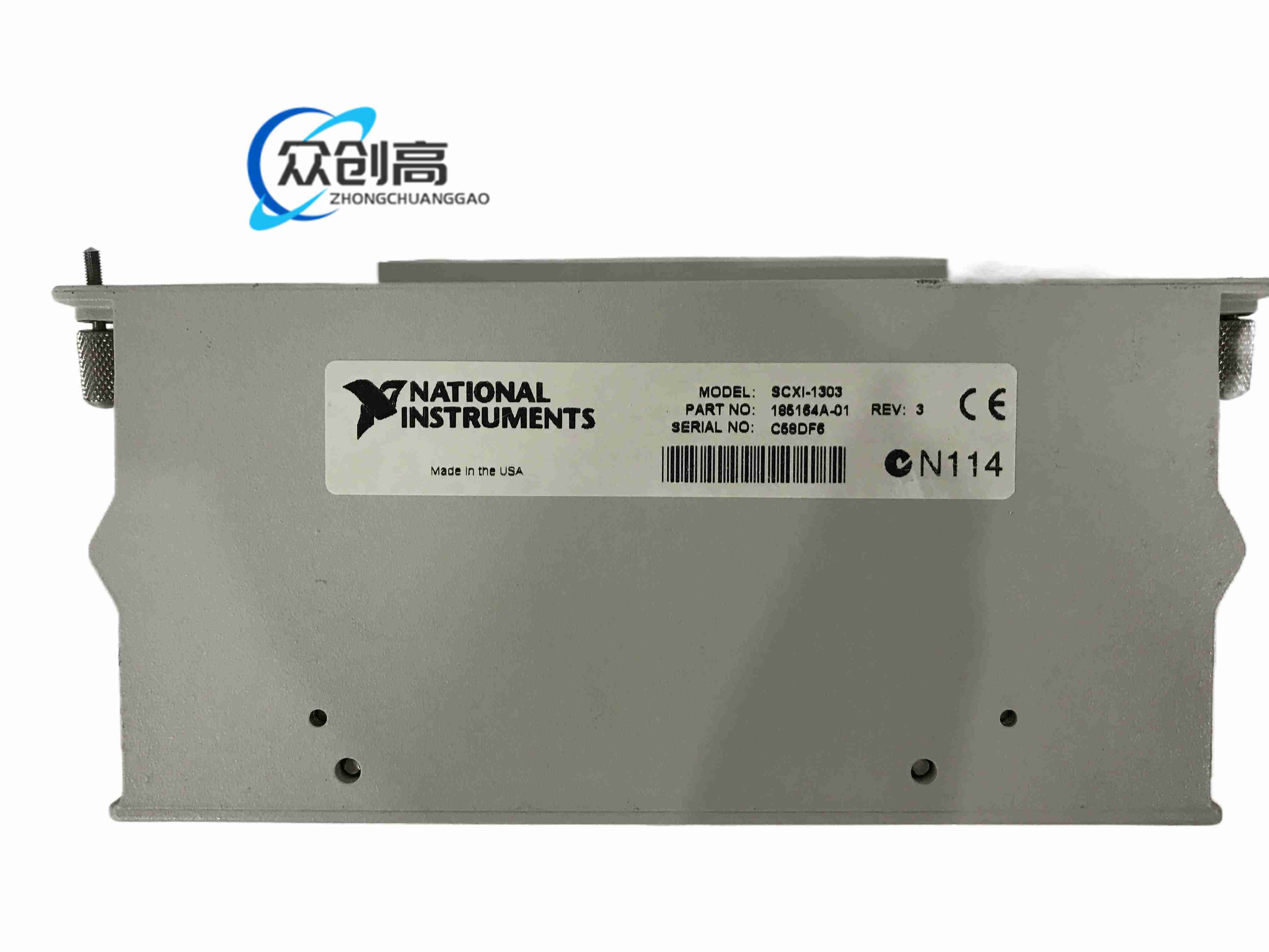

NI SCXI-1303 32 通道等温热电偶端子板

SCXI-1303 是 National Instruments 为高精度热电偶测温设计的等温端子板，配合 SCXI-1100、SCXI-1102/1102B/1102C 等模拟输入模块使用，用于消除冷端温差带来的测量误差。

制造商：National Instruments

部件号：777687-03

通道数：32 路差分通道

螺丝端子：78 个

连接器：96 针 DIN C，直接对接 SCXI 模块

支持线规：26 至 16 AWG

冷端传感器：精密热敏电阻

冷端精度：15 °C 至 35 °C 时 ±0.5 °C；0 至 15 °C 和 35 至 55 °C 时 ±0.9 °C

冷端重复性：15 °C 至 35 °C 时 ±0.2 °C

热敏电阻输出：0 °C 时约 1.91 V，55 °C 时约 0.58 V

偏置电阻：10 MΩ 用于 SCXI-1102/B/C，10 Ω 用于 SCXI-1100

工作温度：0 °C 至 55 °C

存储温度：-20 °C 至 70 °C

认证：CE、UL

等温铜平面降低端子间温差

内置高精度冷端补偿

支持开路热电偶检测

可配置浮空/接地热电偶偏置电阻

全金属屏蔽，抗 EMI/RFI

32 路差分输入，密度高

铜等温平面

金属屏蔽外壳

精密热敏电阻

阻燃 PCB 与黄铜螺丝端子

前置安装端子板

不是独立测量模块，需要 SCXI 模拟输入模块

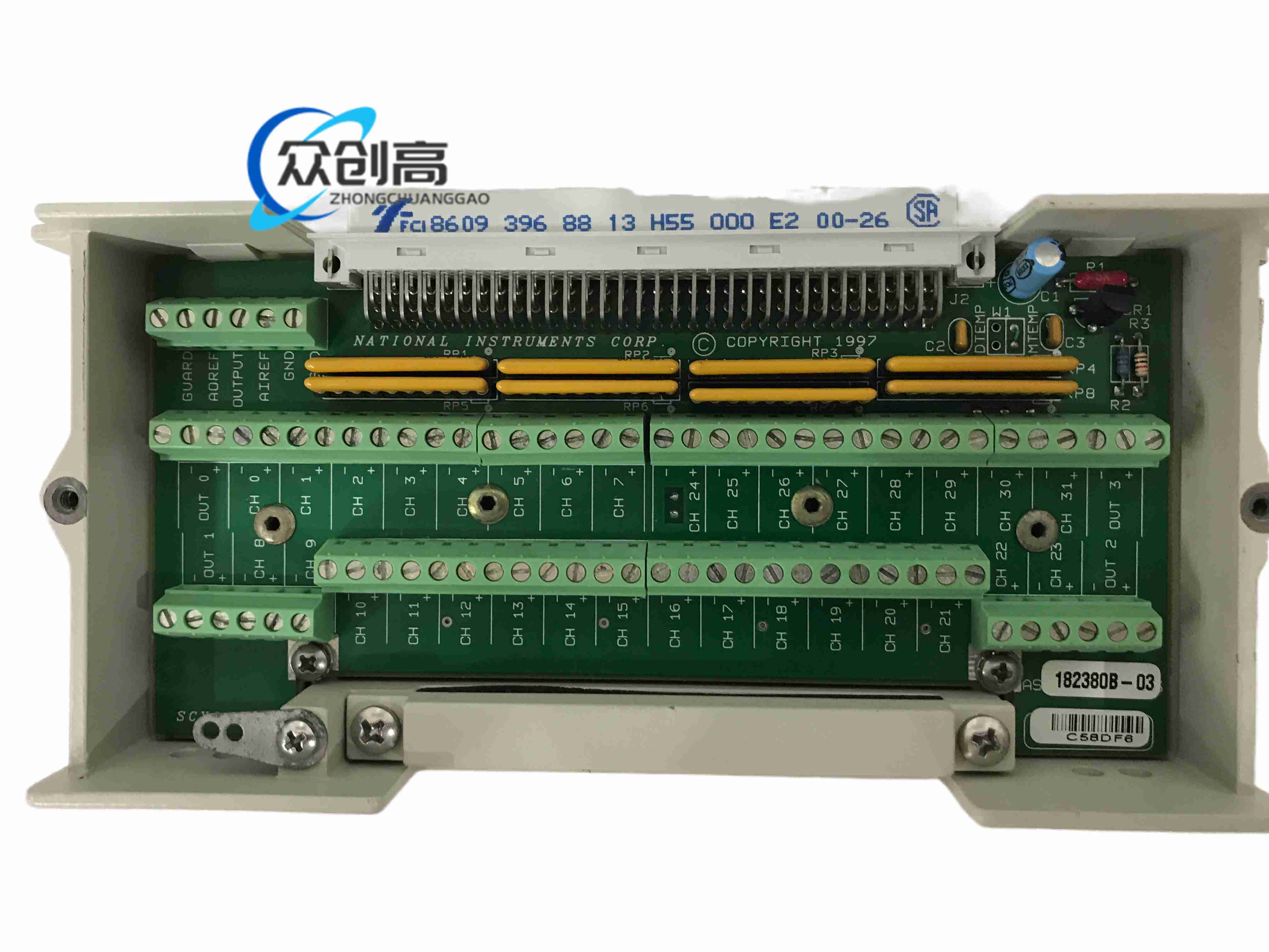

78 个螺丝端子中包括通道对、地、参考、输出和 GUARD 引脚

用户可更换偏置电阻网络

热电偶产生与温差相关的毫伏信号；SCXI-1303 通过铜等温平面让所有端子处于相同冷端温度，再用精密热敏电阻测量冷端温度，由系统计算真实热电偶温度，并进行开路检测。

高精度工业温度监测

实验室热电偶数据采集

过程控制关键温度测量

计量与校准系统

科研热梯度敏感试验

装入 SCXI-1000/1100 等兼容机箱

配合 SCXI-1100、SCXI-1102/B/C 使用

热电偶线规 26 至 16 AWG

按热电偶类型设置偏置电阻

避免冷端受到局部热源直吹

不同热电偶类型需确认模块和软件配置

不要弯折、短路或反接热电偶引线

避免端子板受阳光、风管、电机表面局部加热

开路检测仅作诊断辅助，不能替代定期校准

该模块已停产，维修和替换需通过工业备件商确认
