产品名称

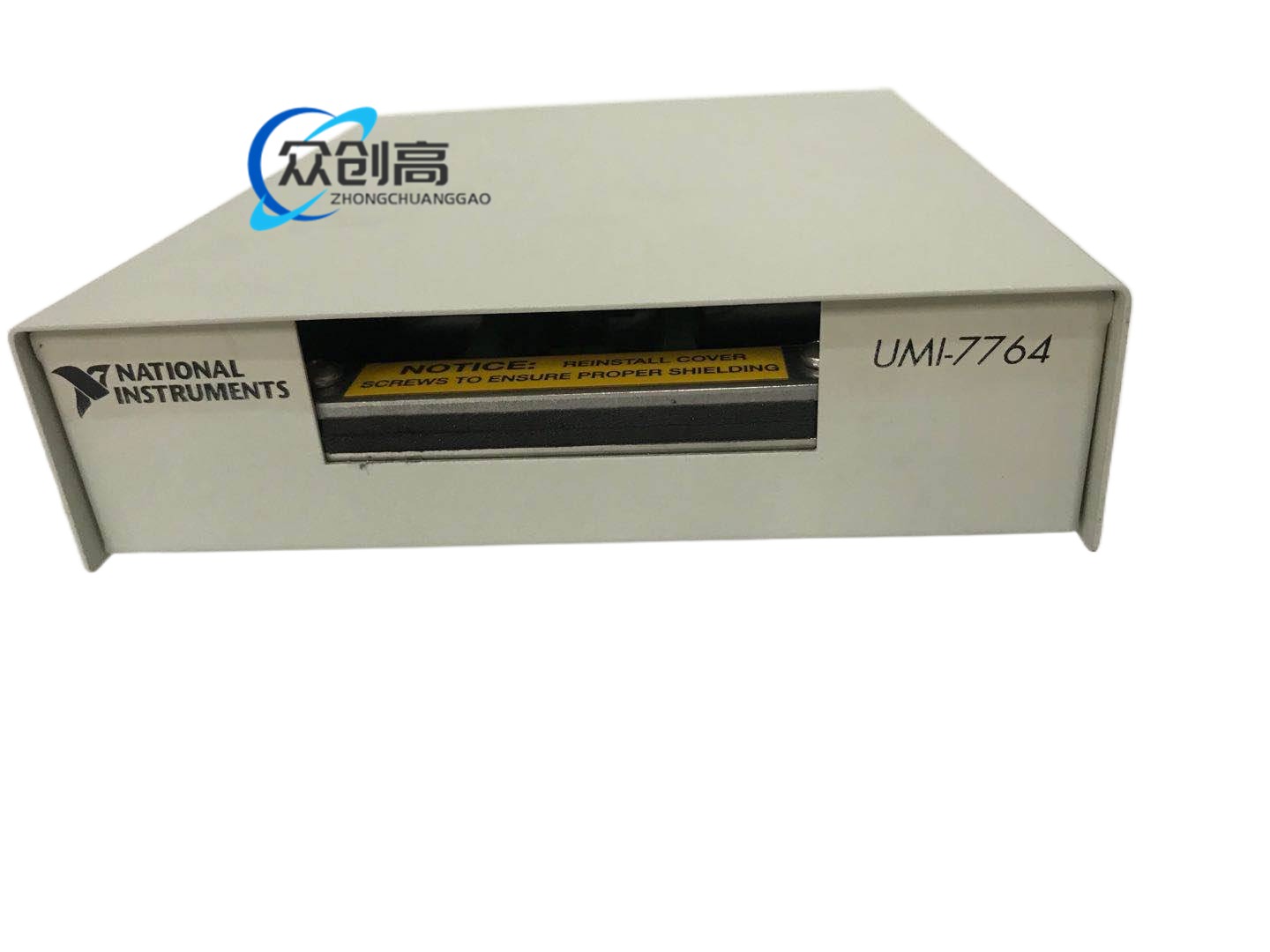

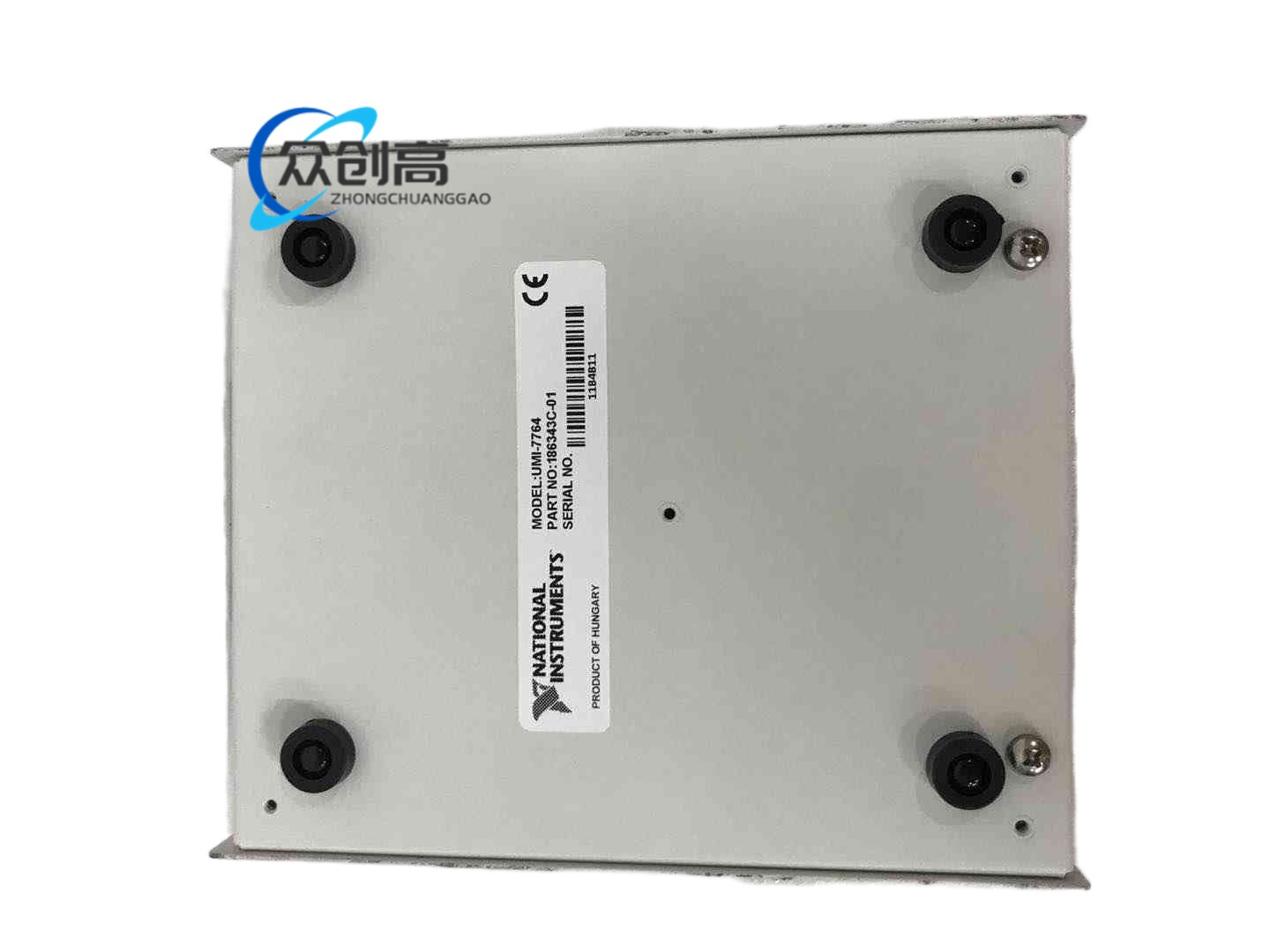

四轴通用运动接口模块

产品简介

National Instruments 的通用运动接口，用于连接 NI 73xx 系列运动控制器与第三方伺服/步进驱动器，集中处理命令、反馈和安全信号。

技术规格

轴数：4 轴

兼容控制器：NI 735x / 734x / 733x

编码器输入：正交信号，1 至 20 MHz

接口：螺钉端子、62 针 D-Sub、68 针 VHDCI

供电：外部 5 V DC

尺寸：7.7 × 6.0 × 1.8 英寸

功能特点

支持有刷伺服、无刷伺服、步进电机

提供方向/脉冲、±10 V 模拟命令

适合实验室和工业运动控制

结构特征

螺钉端子排布清晰

内置主机总线监控电源互锁

控制柜内安装

与 NI 运动软件、LabVIEW 配合使用

应用场景

小型 CNC

取放设备

包装线

实验室自动化

多轴定位平台

安装要求

安装在干净、干燥控制柜内

编码器和模拟信号使用屏蔽双绞线

屏蔽层单点接地

靠近驱动器布置以减少反馈线长度

使用注意事项

禁止未确认电源时接线

E-Stop 链路按安全评估接入

避免 68 针电缆过度弯折
