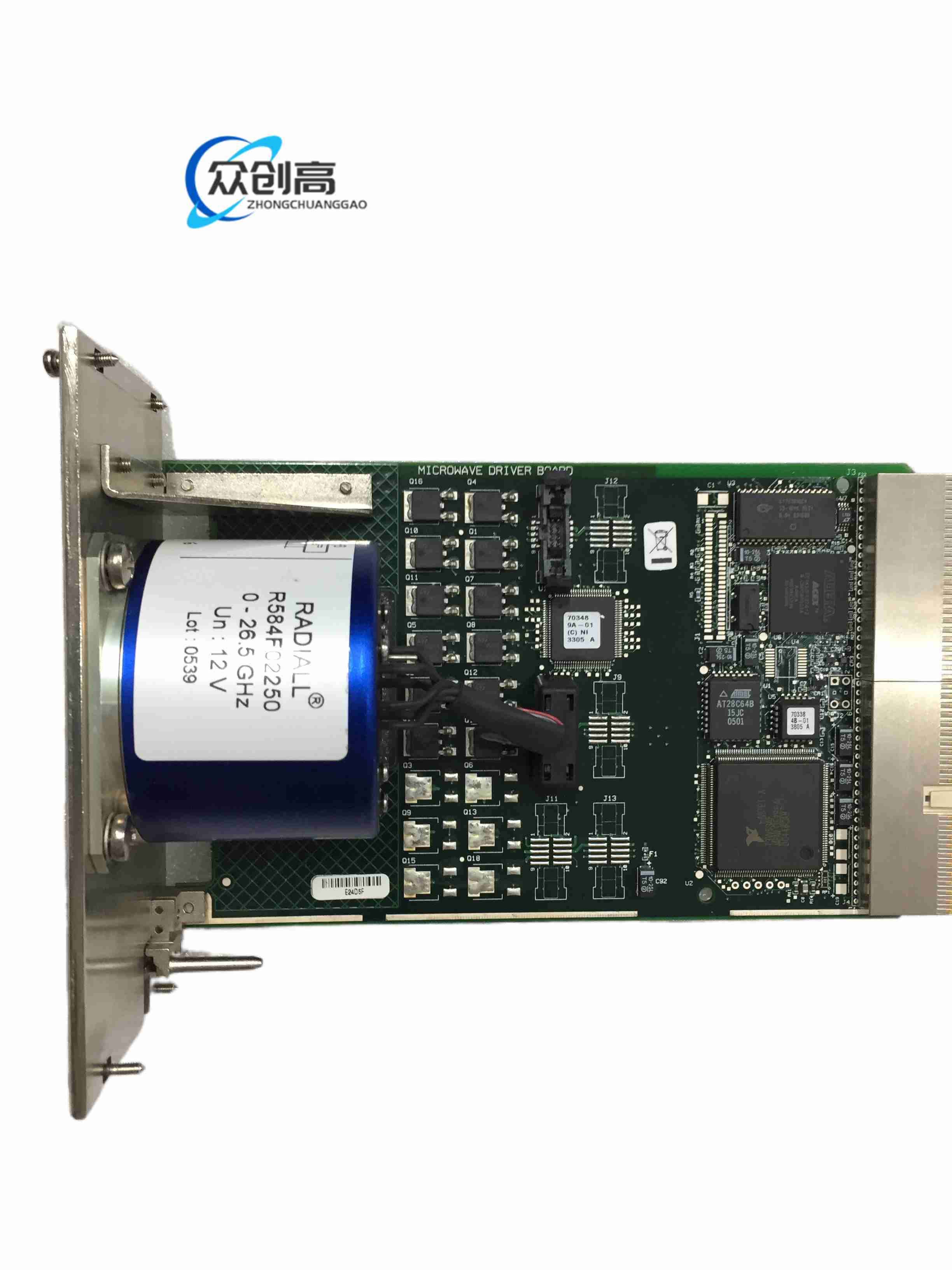

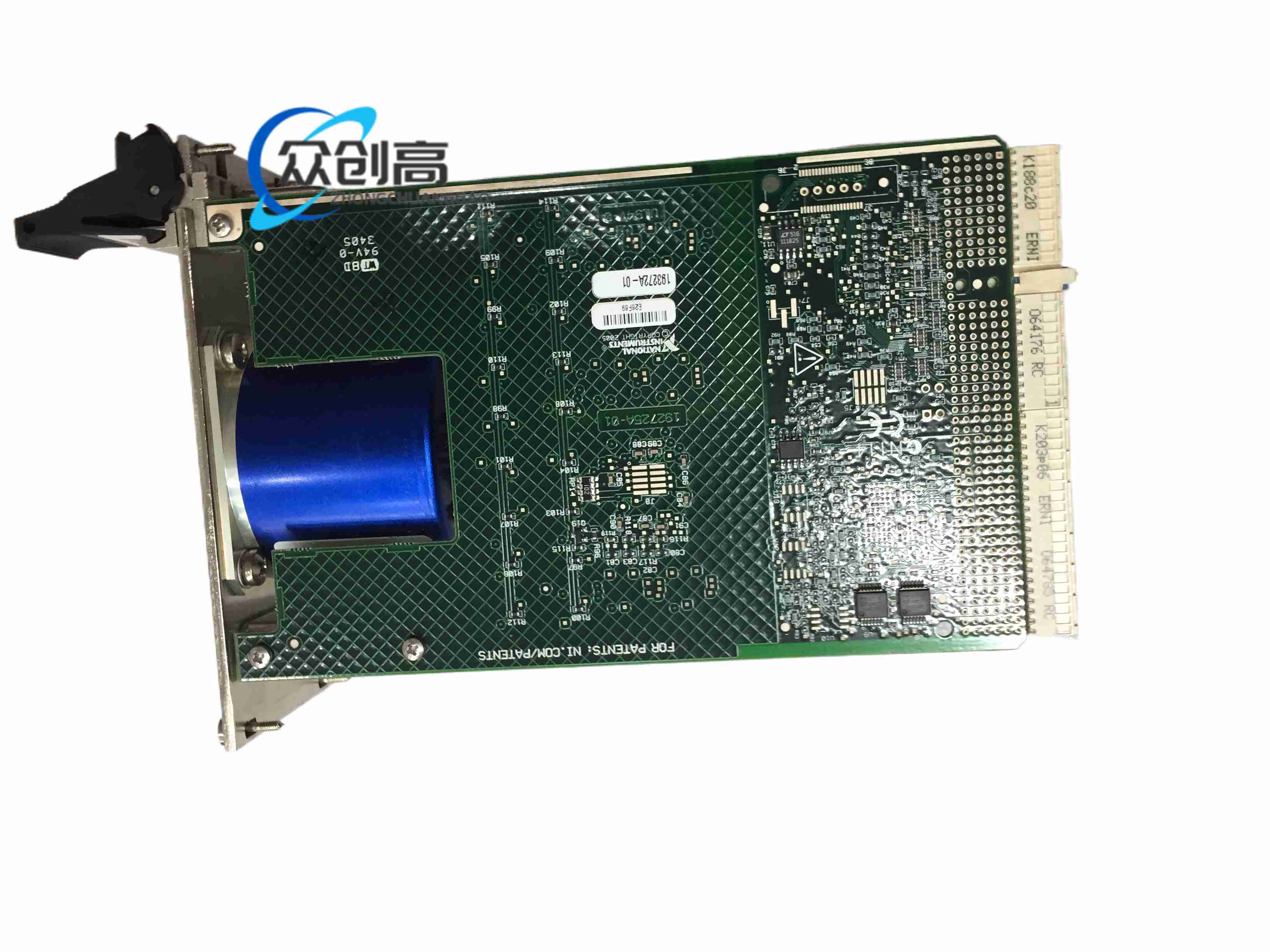

National Instruments PXI-2597 26.5 GHz 射频多路复用开关模块

PXI-2597 是 PXI 平台上的 50 Ω 射频开关模块，用于自动测试系统中路由高频信号，适合射频上下变频器、信号源和接收通道之间的切换。

厂商：NI

总线：PXI Hybrid

开关结构：6 × 1，SP6T

阻抗：50 Ω

频率范围：DC 至 26.5 GHz

最大插入损耗：0.7 dB

最大开关电压：90 V AC/DC

最大开关电流：1.73 A

通道数：6

继电器类型：电磁继电器

扫描速率：5 cycles/s

端接：内置 50 Ω 终端

兼容槽位：PXI Express 混合槽、PXI 外设槽

内置终端，减少开路通道造成的高功率反射

支持继电器计数跟踪，可预测继电器寿命

适合高频自动测试系统

可与 PXI RF 上下变频模块配合使用

射频自动测试

微波组件测试

无线通信设备测试

天线切换测试

高频信号路由

安装在 PXI/PXI Express 机箱中对应兼容槽位

射频电缆应使用合适连接器并控制扭矩

系统接地和屏蔽应满足射频测试要求

与高灵敏度仪表连接时注意隔离和串扰

超过额定功率、电压或频率范围会损坏继电器

频繁切换会消耗继电器寿命，应监控计数

射频端口禁止在带电大功率状态下随意插拔

环境湿度应控制在非凝露范围
