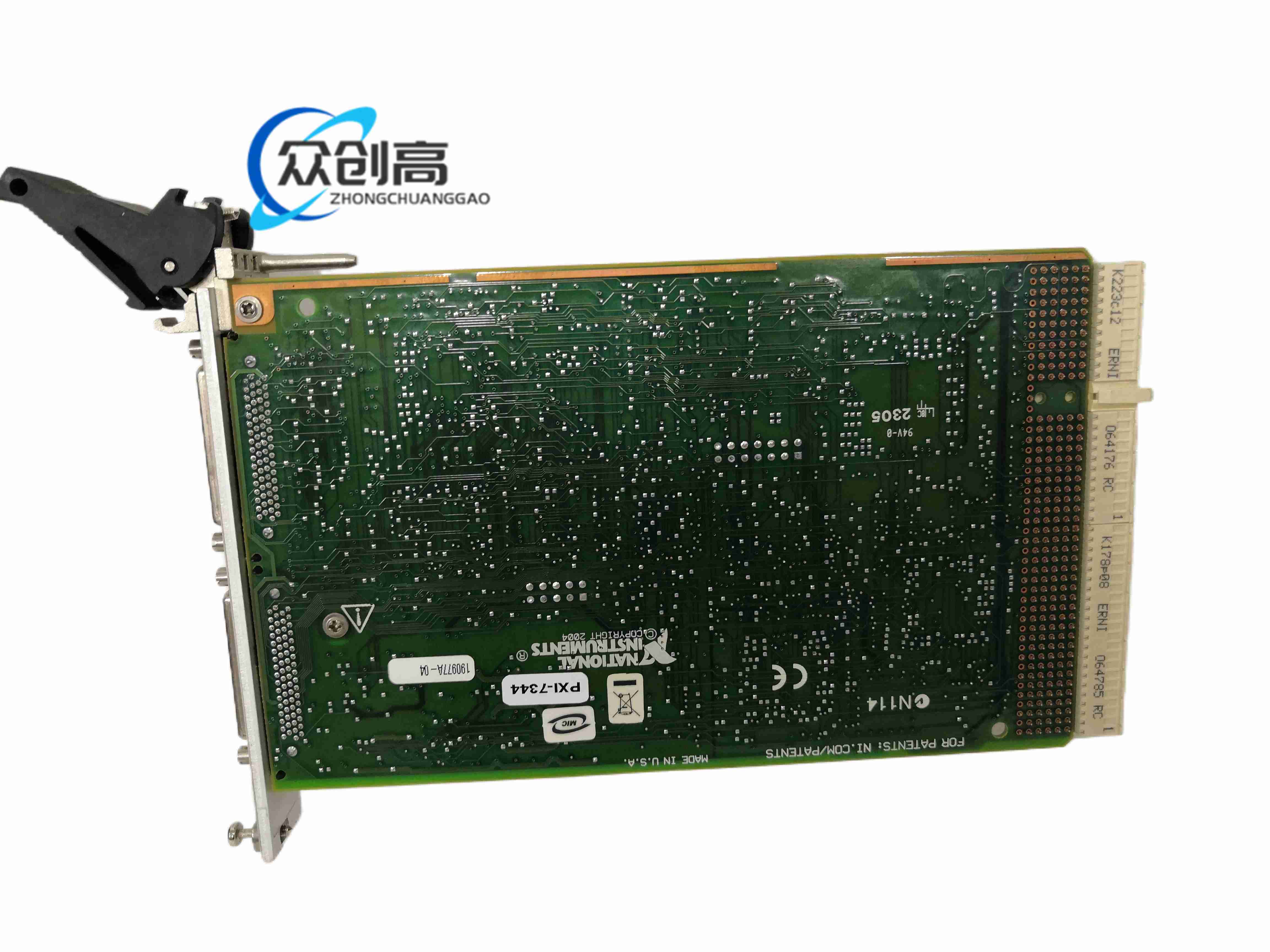

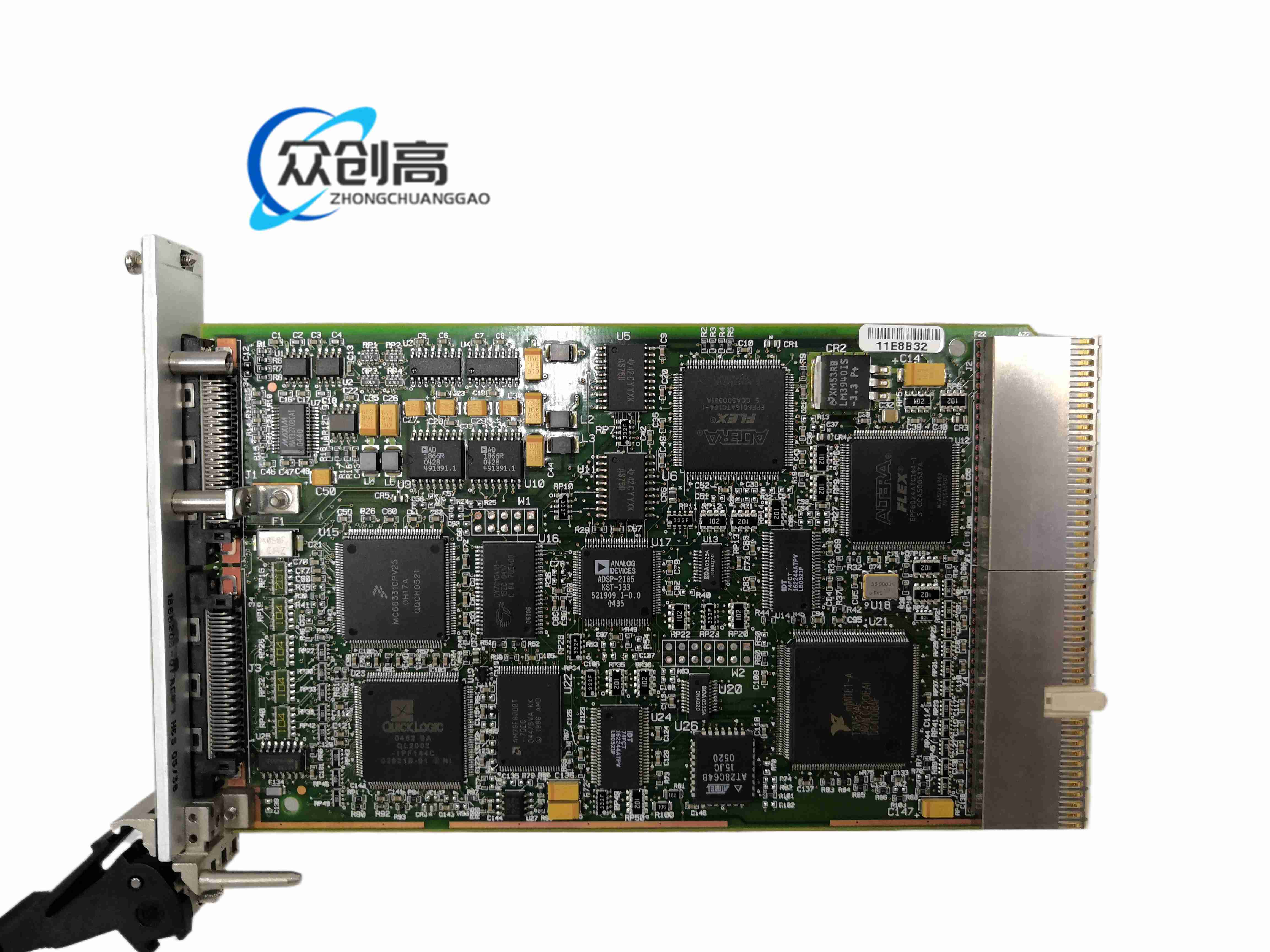

National Instruments PXI-7344 4 轴步进/伺服运动控制器

PXI-7344 是 PXI 平台四轴运动控制器，用于控制步进电机、有刷伺服电机和无刷伺服电机，适合单轴到多轴协调运动应用。

厂商：NI

轴数：4 轴

支持电机：步进、有刷伺服、无刷伺服

输入分辨率：12 位

数字 I/O 通道：32 通道

处理器：双处理器

操作系统：板载实时操作系统

产品编号：777935-01

状态：已停产

板载实时运动控制，不依赖主机持续干预

支持直线、圆弧、点位、齿轮、矢量空间运动

支持多轴插补和轮廓运动

多个运动程序可同时在控制器上运行

适合嵌入式运动和主机集中式编程环境

多轴自动化设备

半导体封装设备

机床和精密定位平台

机器人实验平台

检测和装配自动化

安装在 PXI 机箱控制器或外设兼容槽位

电机驱动器、编码器和限位开关接线必须符合 NI 运动控制接线规范

伺服环参数需根据实际负载整定

紧急停止、限位和使能信号必须正确接入

上电前确认电机类型和驱动器使能逻辑

运动前先进行低速点动和限位验证

禁止在未整定 PID/增益情况下直接高速运行

已停产型号替换时需评估固件、驱动和主机软件兼容性
