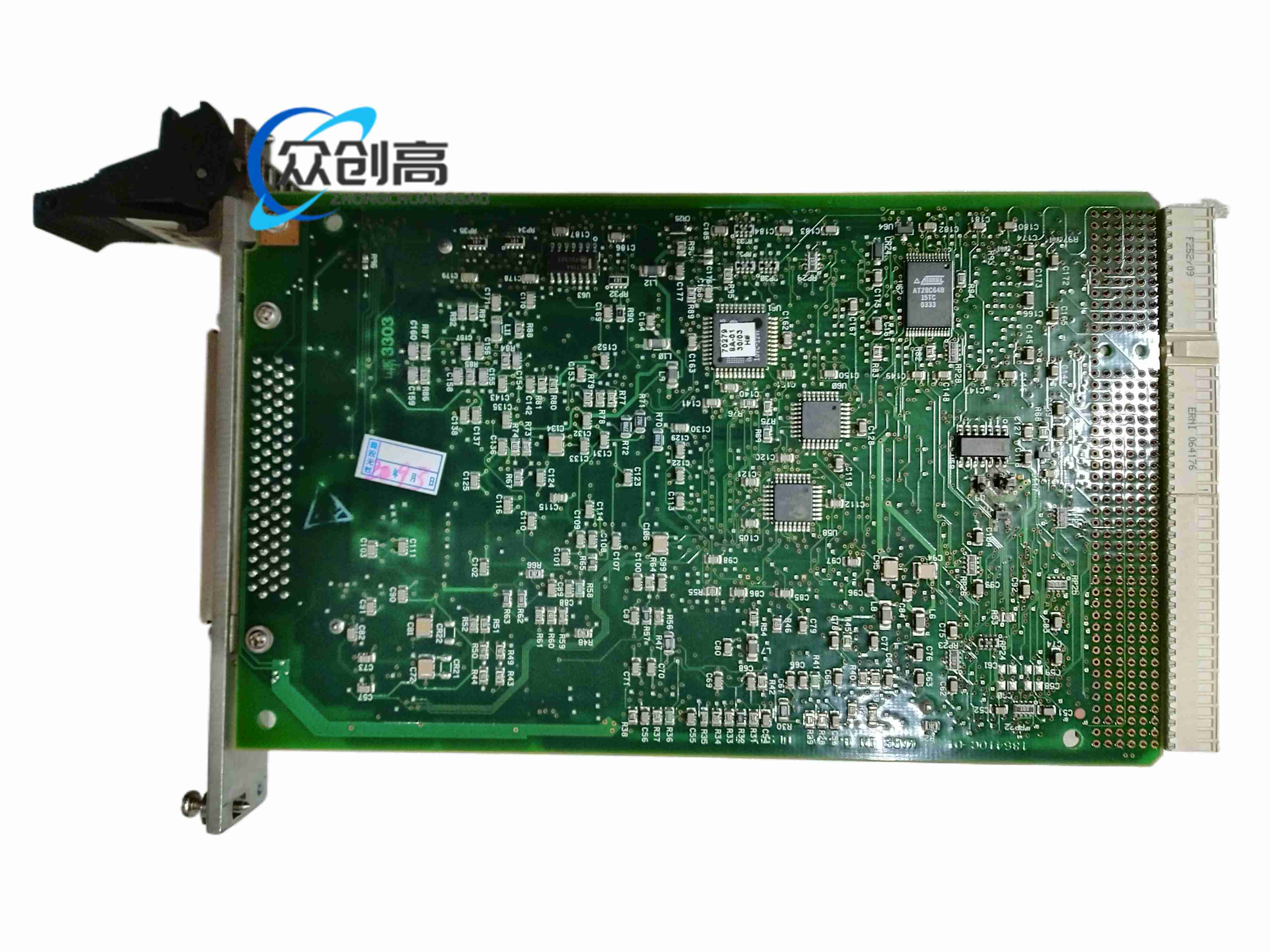

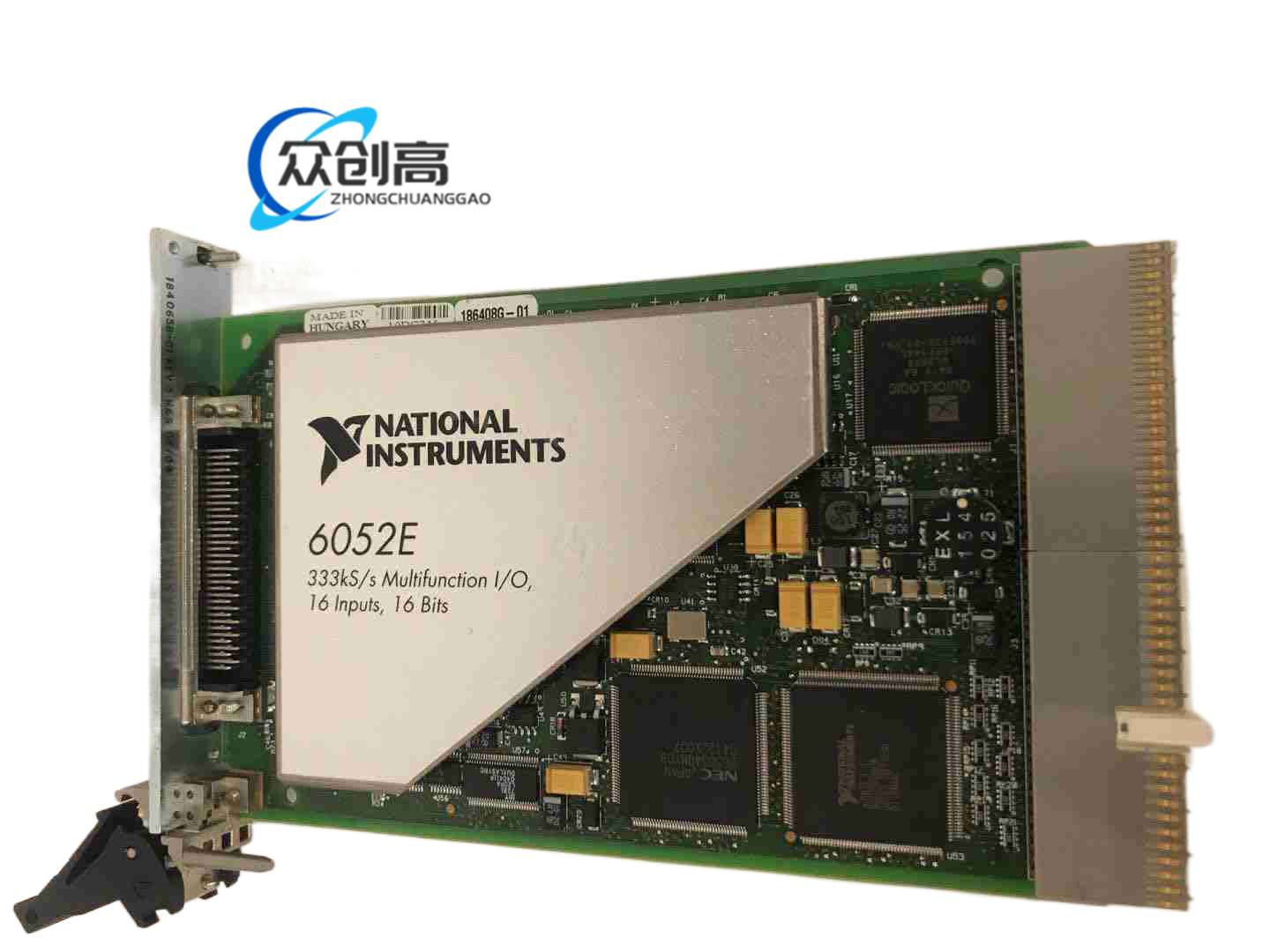

National Instruments PXI-6052E 多功能数据采集卡

PXI-6052E 属于 NI E 系列多功能 DAQ 模块，用于模拟输入、模拟输出、数字 I/O 和计数器/定时器功能，适合通用测试和测量。

厂商：NI

产品系列：E Series

模拟输入：16 单端或 8 差分，软件可选

分辨率：16 位

最大采样率：333 kS/s

模拟输出：2 路

数字 I/O：8 线

计数器/定时器：2 个 24 位

输入范围：±50 mV 至 ±10 V，依量程配置

I/O 连接器：68 针 SCSI-II 公头

触发线：6 条 PXI 触发线，1 条星型触发

DMA 通道：3

校准间隔：1 年

预热时间：15 分钟

工作温度：0 至 55 ℃

存储温度：-20 至 70 ℃

尺寸：6.3 × 3.9 in.

重量：7.2 oz，约 206 g

单卡集成多种 I/O 功能

支持模拟和数字触发

与 LabVIEW、Measurement Studio、C/C++、VB 等环境兼容

适合构建通用自动测试平台

实验室数据采集

生产过程监测

传感器信号采集

自动化测试台

电机和过程控制原型开发

安装在 PXI 机箱对应外设槽

使用 68 针 SCSI 电缆和屏蔽接线盒

模拟输入信号应正确配置单端/差分模式

外部触发信号需注意电平与 PFI 配置

输入电压不得超过允许工作范围

高精度测量前完成自校准和预热

数字 I/O 为 TTL/CMOS 电平，不可直接驱动大功率负载

长期停用应存放在干燥、无腐蚀性气体环境
