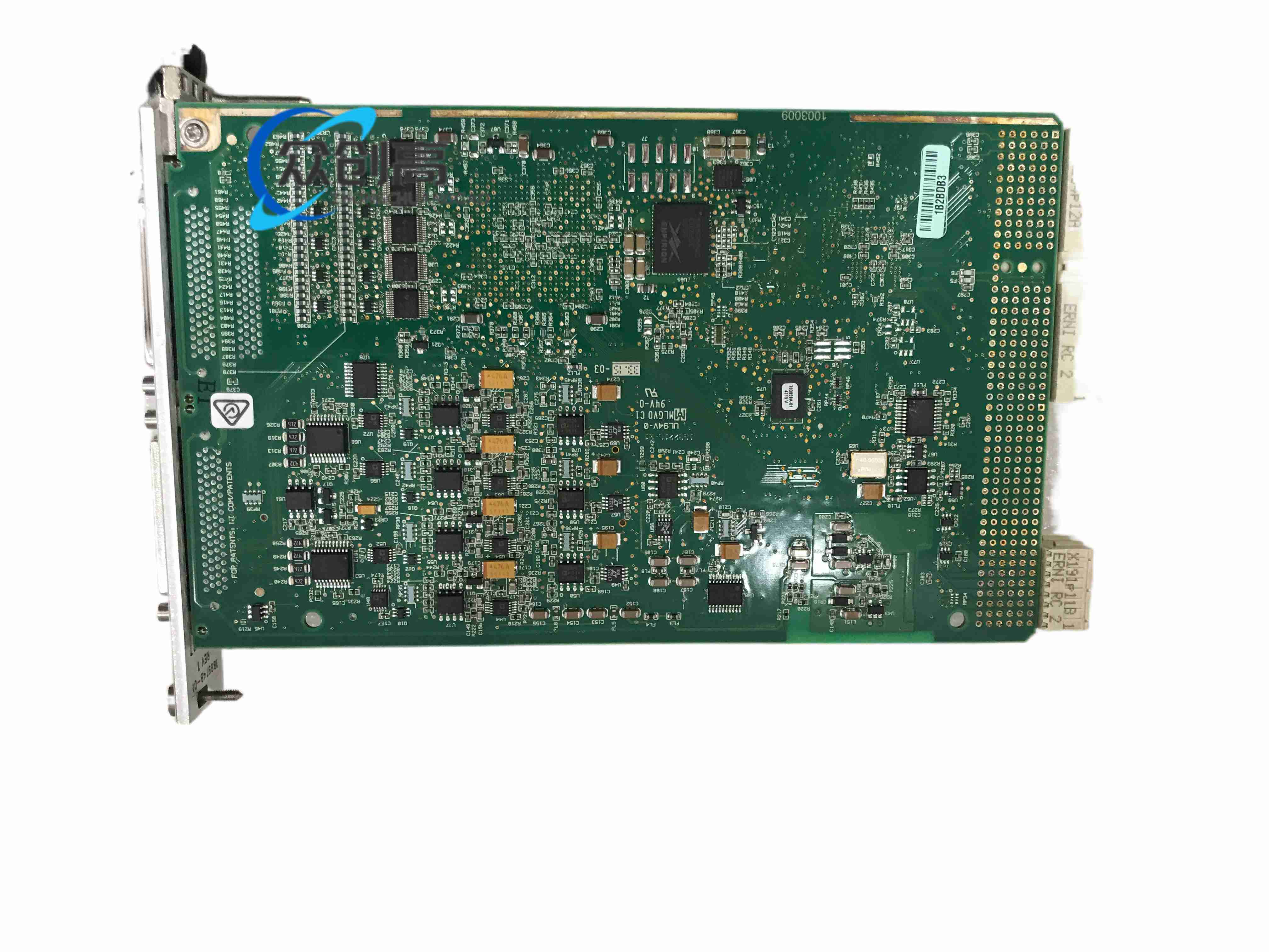

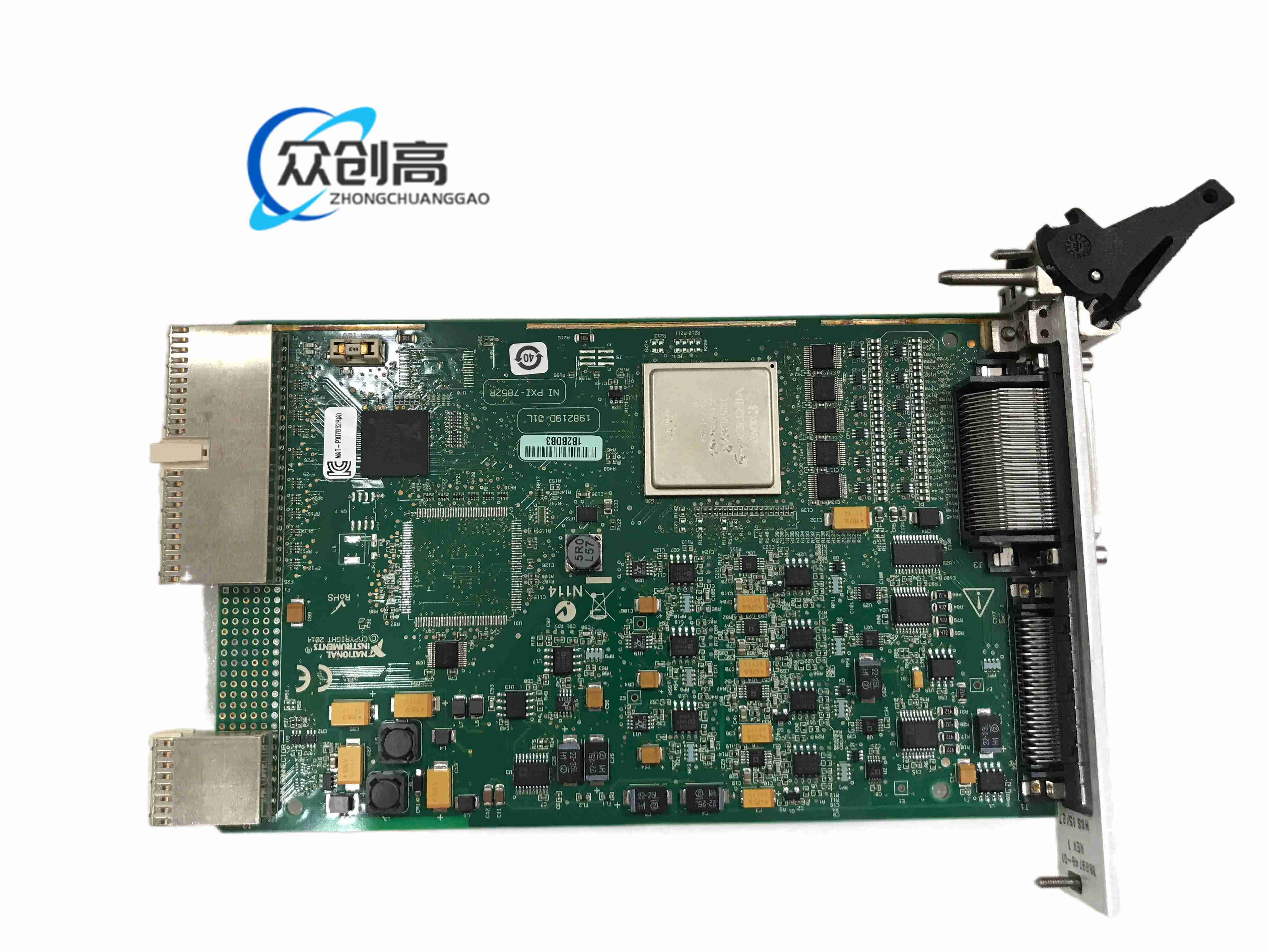

PXI-7852R R 系列多功能可重配置 I/O 模块

这是一款 PXI 总线多功能 RIO 模块，内置用户可编程 FPGA，用于模拟输入、模拟输出、数字 I/O 和自定义定时控制。适合需要硬件级并行处理、确定性响应和自定义通信协议的测试与控制系统。

8 路模拟输入，16 位分辨率，每通道 750 kS/s，±10 V 量程

8 路模拟输出，16 位分辨率，1 MS/s 更新率，±10 V 量程

96 路双向数字 I/O，最高 40 MHz

内置 Xilinx Virtex-5 LX50 FPGA

3 路 DMA 数据通道

3 个 68 针 VHDCI 连接器

工作温度 0°C 至 55°C

PXI 机箱安装使用

可用 LabVIEW FPGA 编写自定义逻辑

每路模拟输入有独立 ADC，支持独立采样和触发

数字线可配置为输入、输出、计数器、PWM、编码器或自定义协议

支持硬件在环、传感器仿真、快速原型开发

可脱离主机 CPU 执行确定性强、低延迟的控制逻辑

硬件在环测试

汽车电子与航空航天传感器仿真

自定义数字协议通信

高速闭环控制

半导体与工业自动化测试

主机通过 PXI 总线和 NI-RIO 驱动与模块通信；用户编译后的 FPGA 程序在板卡上直接处理 I/O 信号，模拟信号经 ADC/DAC 转换，数字信号经 FPGA 逻辑路由、定时和同步。

必须安装在兼容的 PXI 或 PXI Express 混合槽机箱中

使用屏蔽模拟电缆和合适终端块或接线盒

安装 NI-RIO 驱动与 LabVIEW FPGA Module

确认机箱供电、插槽规范和散热条件满足要求

FPGA 编译目标必须与 PXI-7852R 完全对应

模拟输入应使用屏蔽电缆，避免电机和电源干扰

未确认负载前不要随意驱动数字输出

定期校准，长期运行注意机箱内温度和背板供电余量
