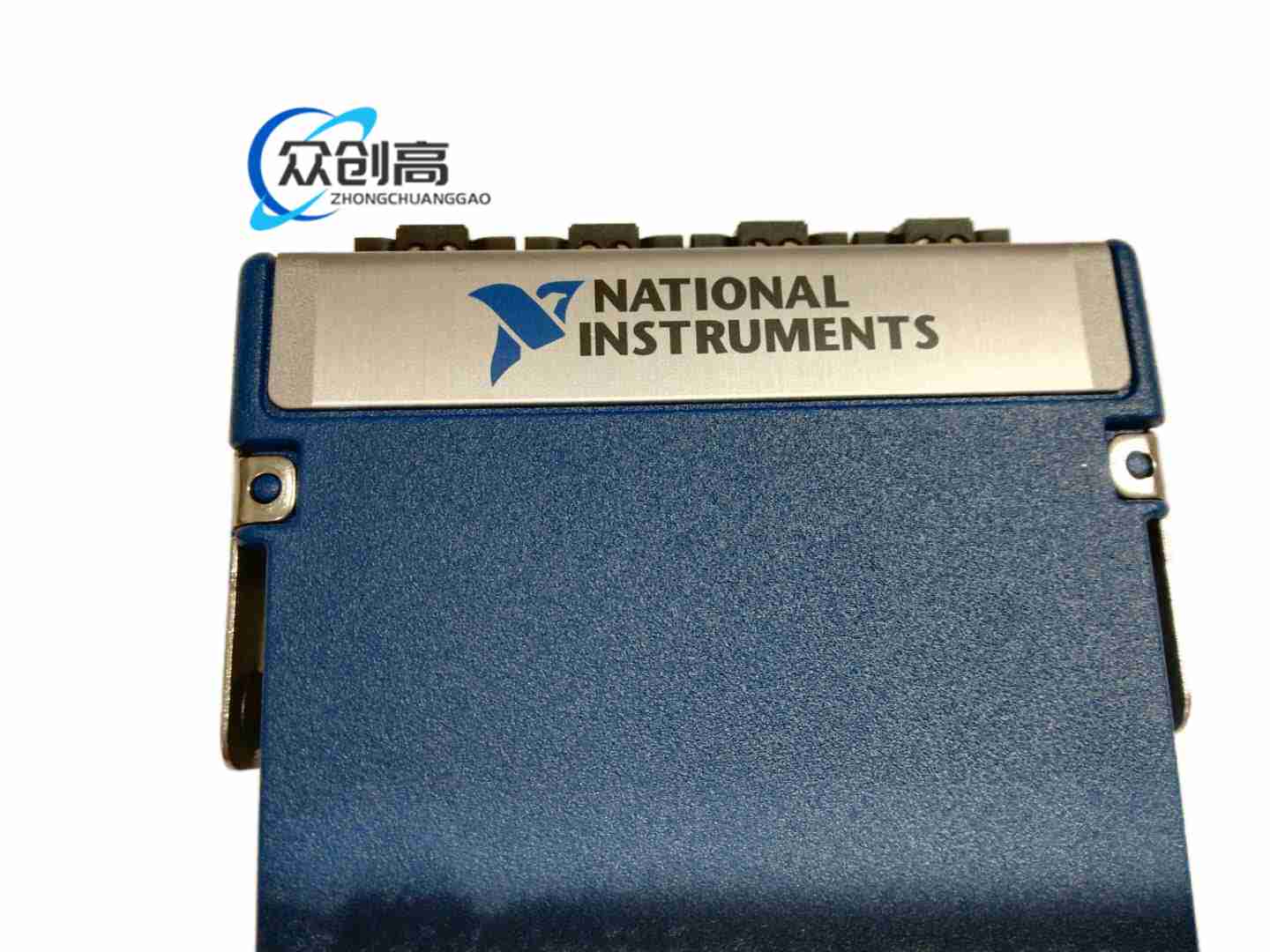

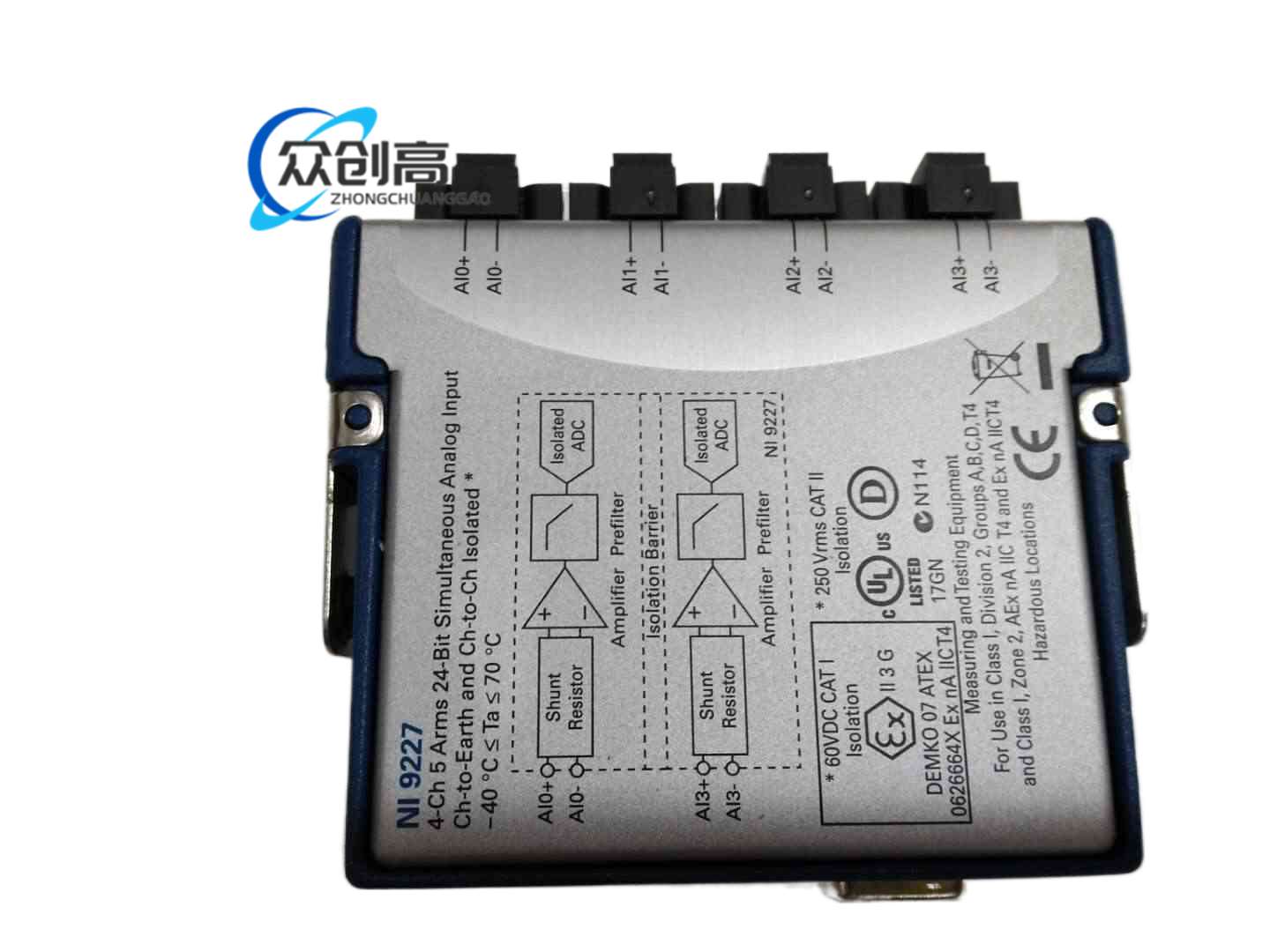

C 系列电流输入模块

用于数据采集和控制系统的高精度交流电流测量模块，支持 4 通道电流输入，可与电压输入模块配合进行功率、能耗、频率、谐波等电能质量分析。

4 通道模拟输入

24 位分辨率

每通道 50 kS/s 采样率

测量范围 0 至 5 Arms

通道间隔离 250 Vrms

内置抗混叠滤波器

同步采样

高精度 Delta-Sigma 转换

支持电流、功率、电能计量

可分析噪声、频率和谐波

适用于 CompactDAQ 与 CompactRIO 平台

家电测试

电子设备功耗测试

电能质量分析

工业数据采集

实验室与产线测试

输入类型：交流电流

最大安全工作输入：5 Arms

短时过流：10 Arms，持续 1 秒

工作温度：-40 至 70 摄氏度

存储温度：-40 至 85 摄氏度

C 系列模块化结构

可选螺钉端子或卡入式连接器版本

适合工业机箱安装

安装在兼容的 NI C 系列机箱中

按端子类型使用屏蔽电缆

保证接地和隔离要求

不得超过额定输入电流

危险电压接线需由合格人员操作

避免在超出隔离等级的环境中混接高压与可触及电路

模块损坏后应交由厂家维修
