产品名称：Compact FieldPoint（cFP）8 通道电流模拟输出模块

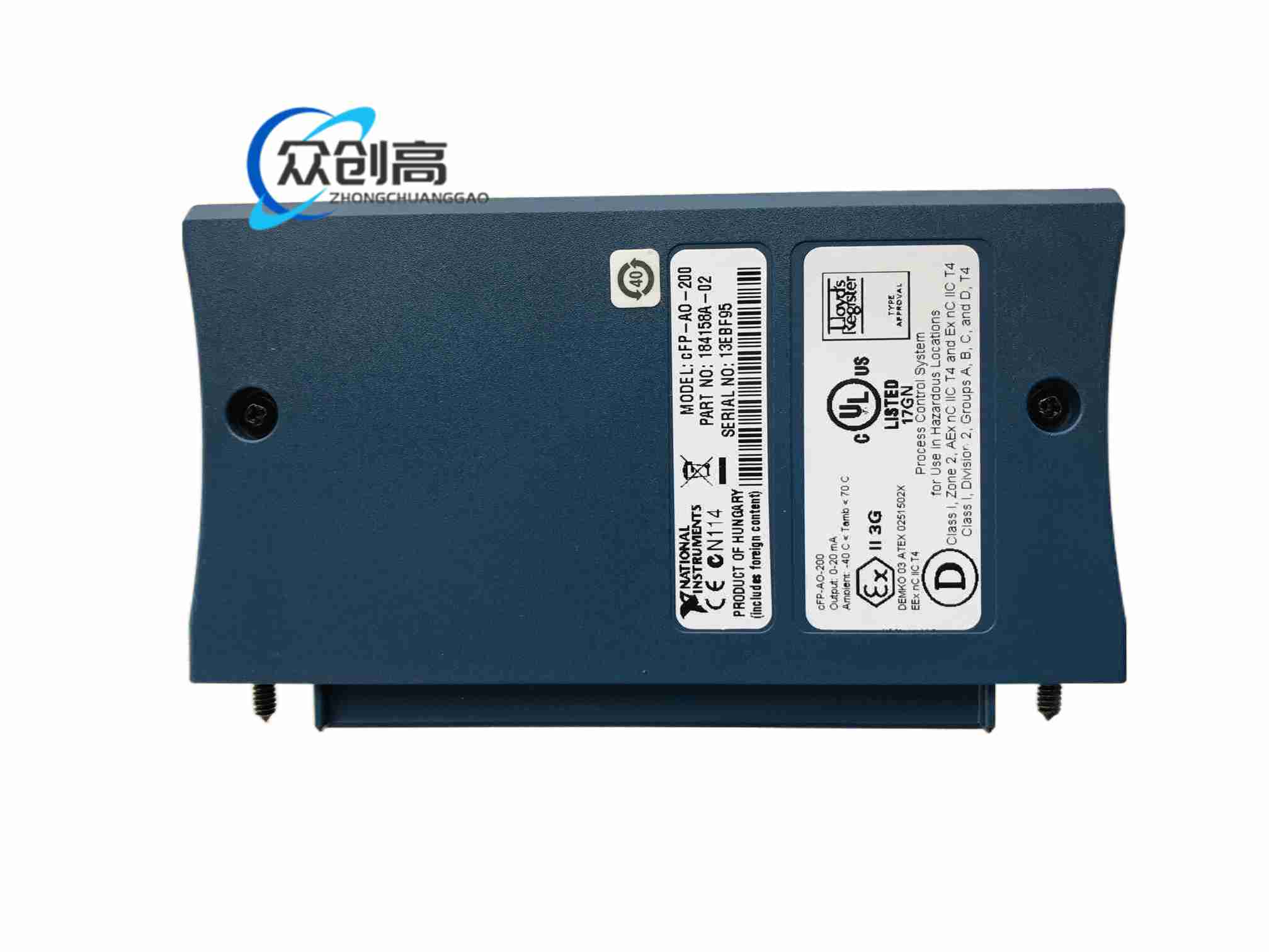

产品简介：NI cFP-AO-200（部件号：777318-200）是美国国家仪器（NI）专为 Compact FieldPoint（CFP）分布式 I/O 系统设计的 8 通道电流模拟输出模块，将数位指令转换为 0-20 mA 或 4-20 mA 电流信号，直接驱动阀门、变频器、执行器等工业现场设备。
技术规格：
- 输出通道：8 路独立电流输出
- 输出信号：0-20 mA 或 4-20 mA（超量程 0.5 mA）
- 分辨率：12 位 DAC
- 全通道更新率：200 Hz（单通道响应时间 3-6 ms，8 通道扫描 24-27 ms）
- 压摆率：0.4 mA/µs
- 外部电源：5-30 VDC（部分资料显示 5-24 VDC），内部电压降 3 V
- 负载能力：24 V 环供时最大可带 1 kΩ（约 20 V @ 20 mA）；5 V 环供时可带 100 Ω
- 保护功能：开路检测、短路保护、过温关断
- 隔离：通道与背板 2300 Vrms 瞬态隔离；通道间无隔离
- 诊断指示：绿色 POWER / READY 指示灯，8 个红色通道开路指示灯
- 供电：由背板供电 350 mW，无需外接电源
- 工作温度：-40°C 至 +70°C
- 存储温度：-55°C 至 +100°C
- 湿度：10% 至 90% RH（非冷凝）
- 抗振动：10-500 Hz，5 grms 随机振动；10-500 Hz，5 g 正弦振动
- 抗冲击：50 g，3 ms 半正弦（6 方向各 18 次）；30 g，11 ms 半正弦（6 方向各 18 次）
- 尺寸：10.7 cm × 10.9 cm × 9.1 cm（4.2 in × 4.3 in × 3.6 in）
- 重量：111 g（3.9 oz，cFP 版本）或 140 g（FP 版本）
功能特点：
- 12-bit 分辨率 + ±0.1% FS 精度，确保阀门开度、流量、压力等关键工艺参数的精确控制
- 内置开路检测与短路保护，实时通过红色 LED 指示故障通道
- 支持 HotPnP（热插拔），系统运行中即可更换模块，维护零停机
- 宽范围负载能力，兼容各种旧系统
- 工业级坚固设计，-40°C 至 +70°C 工作温度，30 g 抗冲击 / 5 g 抗振动
应用场景：过程自动化、远程监控、OEM 设备集成，以及户外箱体或车载机柜等严酷环境。
结构特征：模块化设计，通道与背板间 2300 Vrms 瞬态隔离防止地环流或雷击浪涌损坏上位机；每个输出通道含监控电路与 LED 指示灯。
工作原理：接收上位机或控制器的数字指令，经 12 位 D/A 转换与缩放后输出 0-20 mA 或 4-20 mA 电流信号，通过外部电源环路驱动现场执行器。
安装要求：安装于 Compact FieldPoint 背板（如 cFP-1808），由背板供电并通信。
使用注意事项：
- 输出负载驱动能力取决于外部电源电压（内部有 3 V 压降），需用 V=I×R 计算负载能力
- 通道间无隔离，布线时需注意
- FieldPoint 模块仅限室内使用，户外需装入密封外壳
- 最高工作海拔 2000 m
