产品名称

PCI 总线数字量输入/输出板卡

产品简介

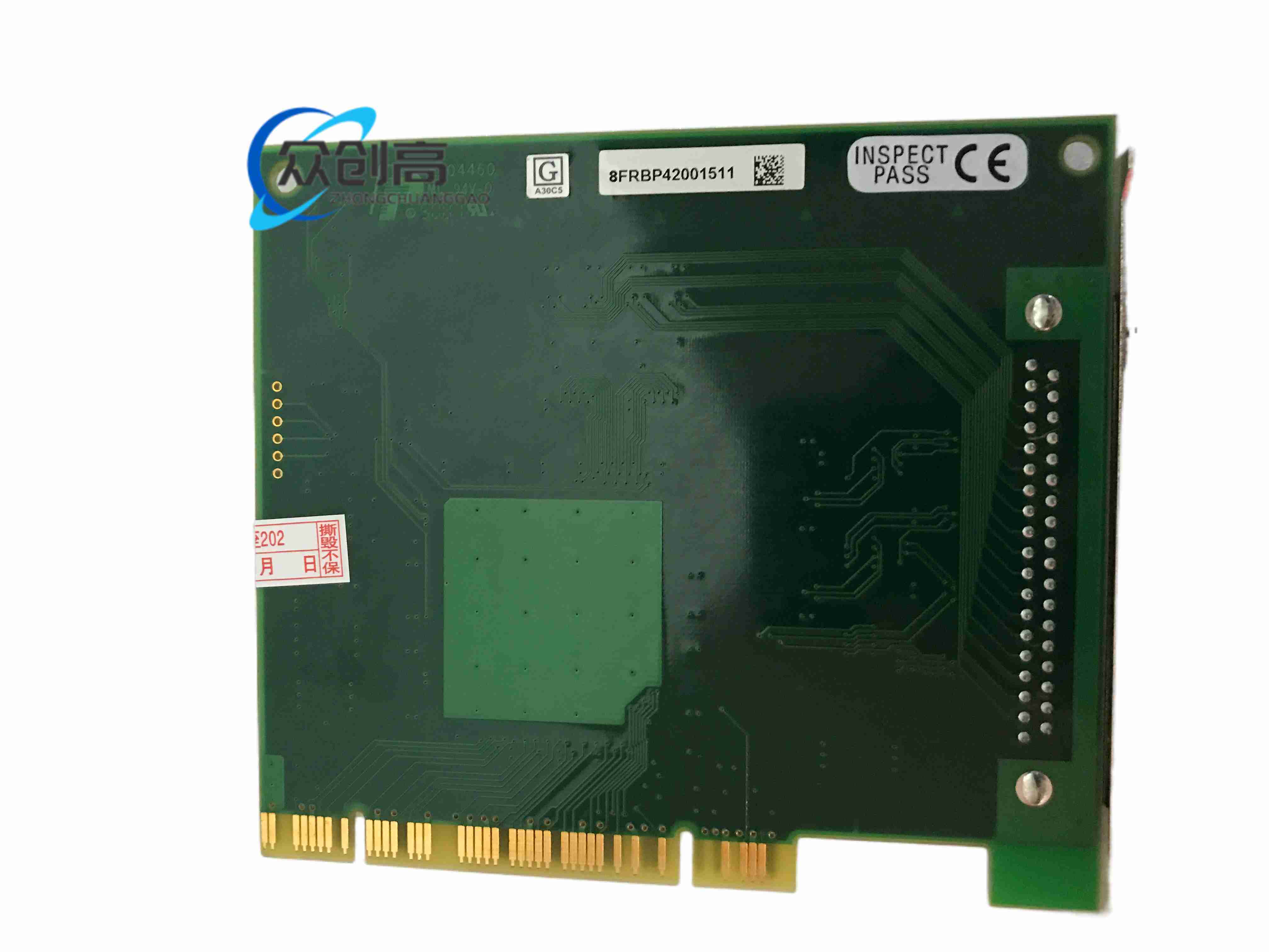

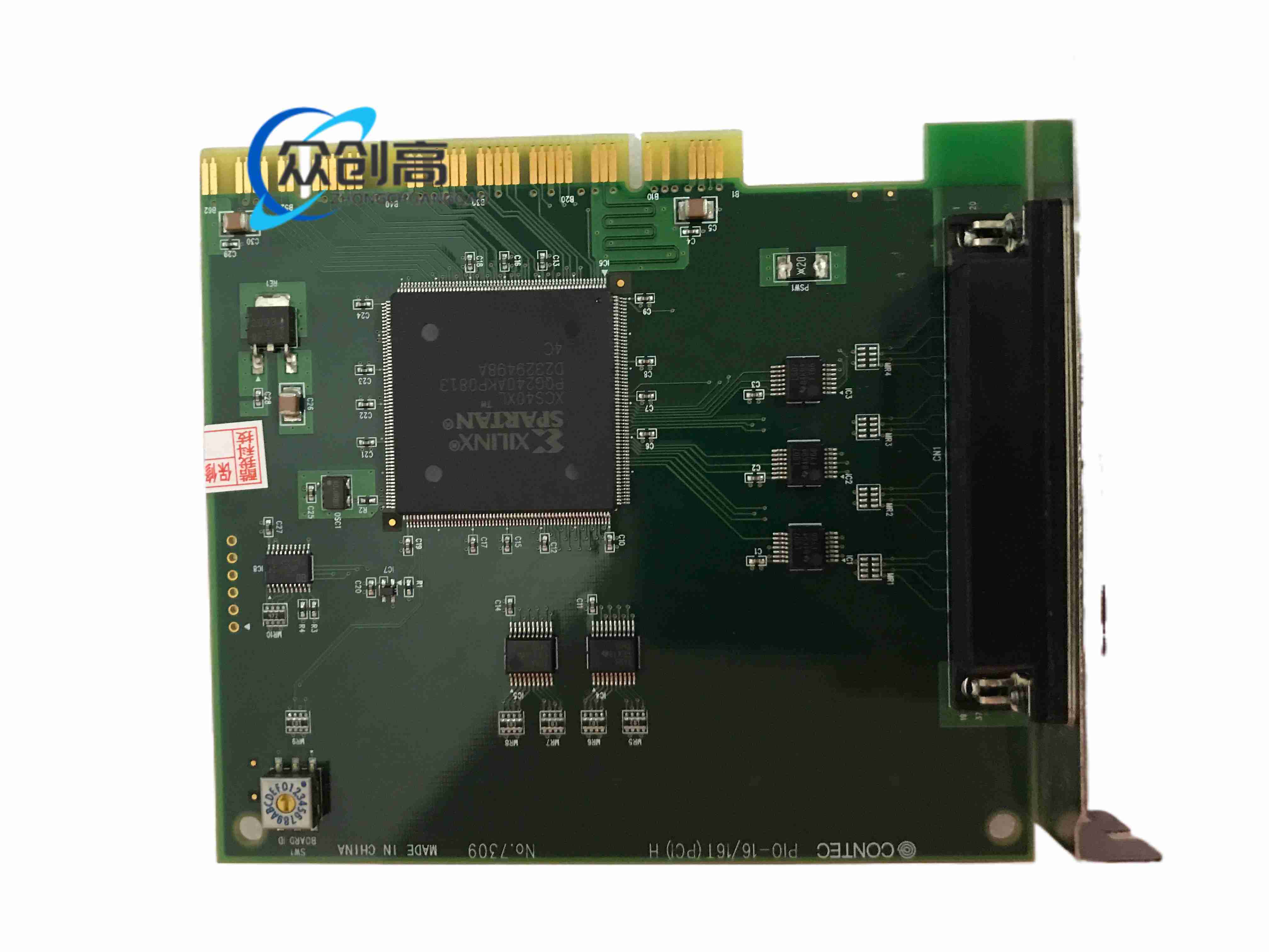

这是一款插入计算机 PCI 插槽使用的工业数字量 I/O 卡，提供 16 路非隔离 TTL 电平输入和 16 路非隔离开集电极输出，用于工控计算机与现场数字信号之间的高速数据交互。

技术规格

输入：16 通道非隔离 TTL 输入，负逻辑

输出：16 通道非隔离开集电极输出

输出能力：最大 30 VDC，每通道最大 40 mA

响应时间：200 ns 以内

总线：32 位 PCI，33 MHz

功耗：5 VDC，最大 200 mA

工作温度：0 至 50 ℃

湿度：10% 至 90% RH，无凝露

尺寸：约 121.69 × 105.68 mm

重量：约 100 g

功能特点

所有输入通道均可作为中断输入使用

支持上升沿或下降沿触发中断

具备数字滤波功能，可抑制噪声和触点抖动

兼容 Windows 与 Linux 驱动库

支持 LabVIEW 专用 VI-DAQ 库

与 PIO-16/16T(PCI) 在连接器和引脚定义上兼容

应用场景

工业计算机数字信号采集

设备状态检测

继电器、指示灯、电磁阀等低速负载控制

实验室自动测试

机器控制与数据采集系统

安装要求

必须插入提供 +5 V 电源的 PCI 扩展槽

不支持仅提供 +3.3 V 电源的主板

信号延长距离约 1.5 m，具体受布线环境影响

安装前需确认操作系统与驱动版本

使用注意事项

输出为开集电极，不能直接输出高电平

外接负载需注意电压和电流上限

输入为 TTL 电平，不可直接接入高压信号

避免静电损坏板卡

调试时先断开现场负载，确认逻辑方向后再投运
