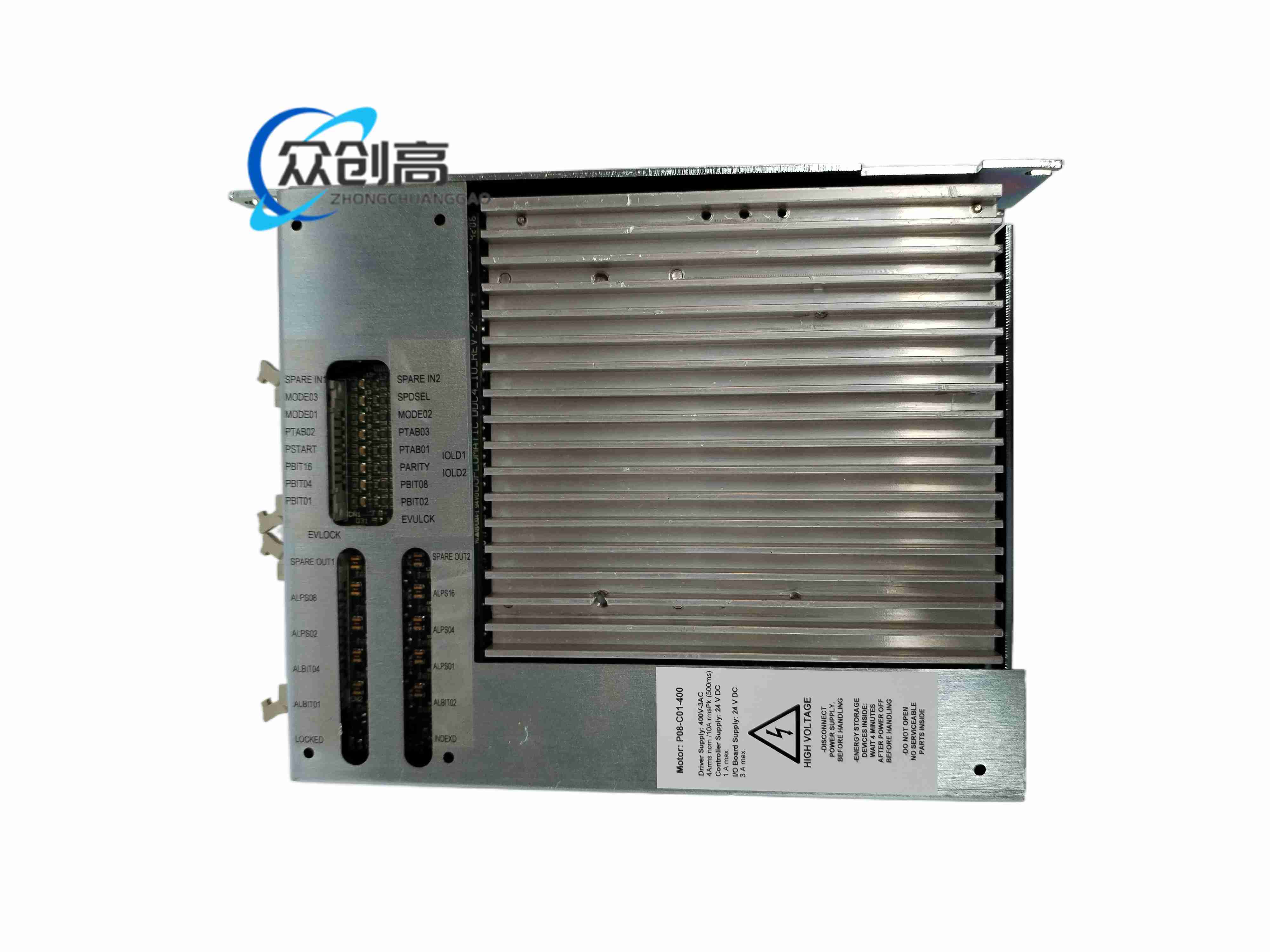

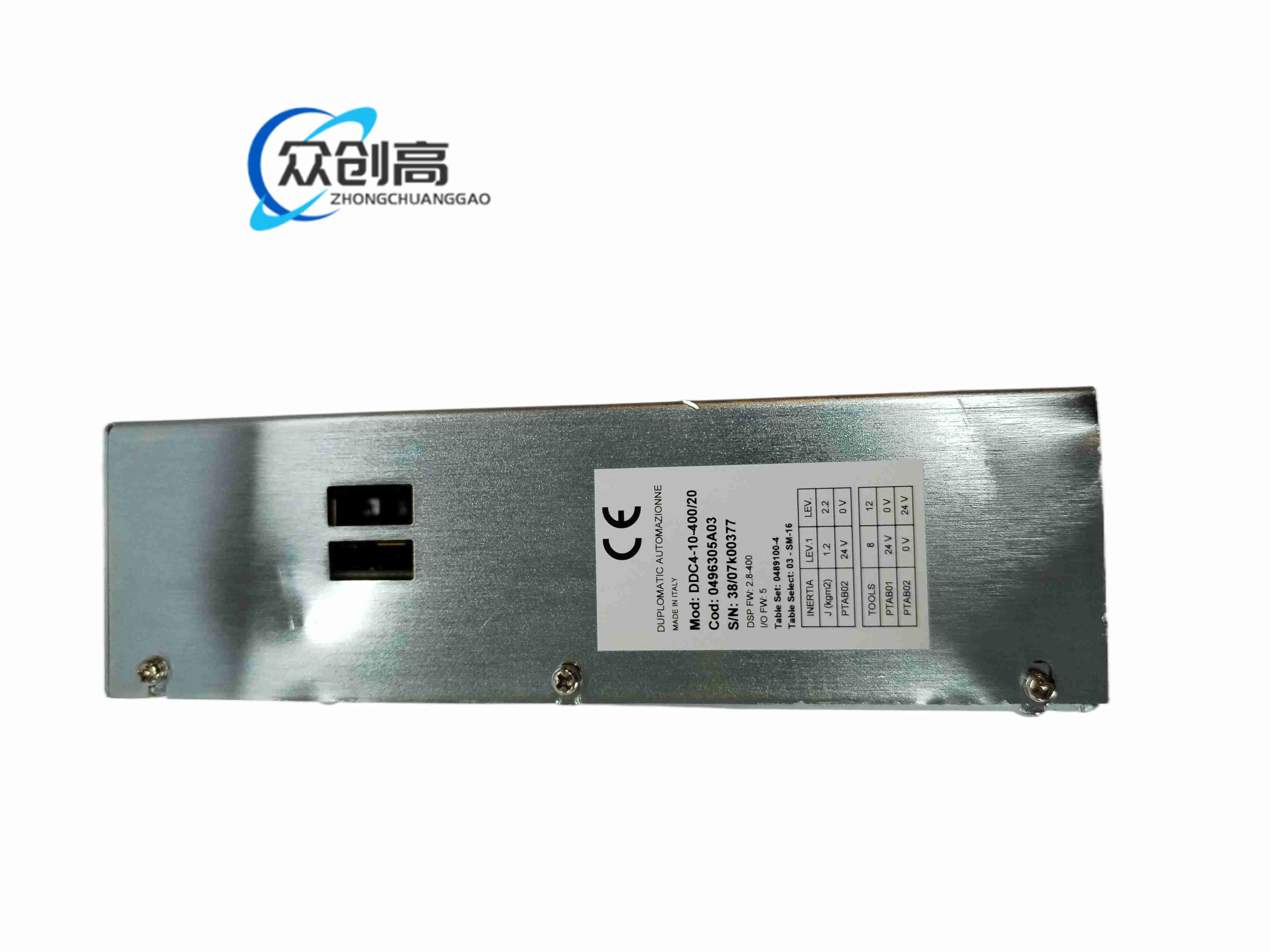

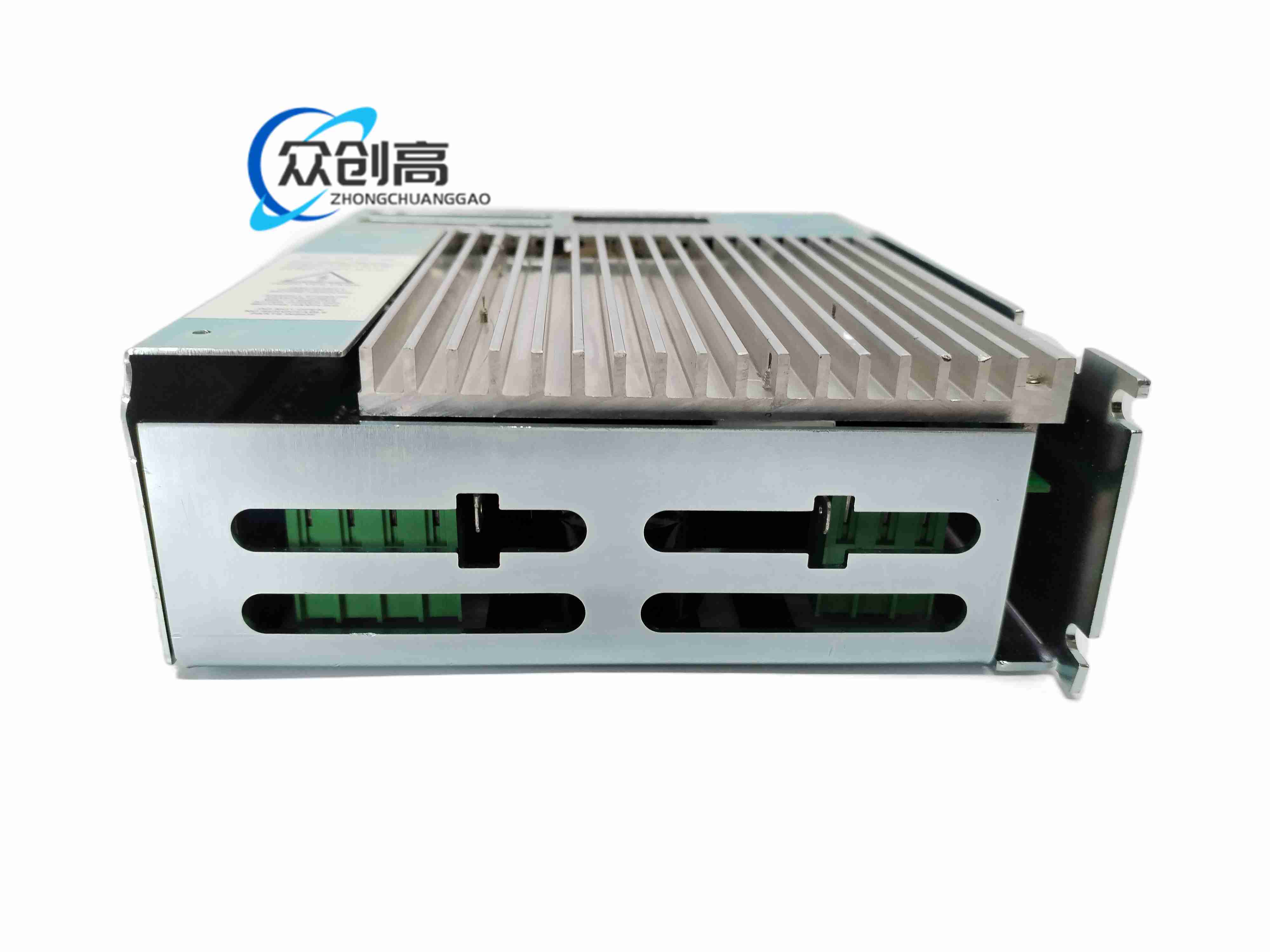

产品名称：CNC车床伺服刀塔数字驱动器/控制器

产品简介：该设备用于数控车床SM、TRM-S、FL等系列刀塔的自动定位、就近选刀、回零与闭环驱动，替代老式DDC1/DDC2刀塔驱动。

技术规格：主电源三相AC400V±15%/-10%、50–60Hz；辅助控制24VDC；额定输出10A，峰值资料有20A/10s版本；反馈用旋转变压器，资料分辨率有20位变体；数字输入16路24VDC光隔，另有资料给21路；数字输出12路24VDC/100mA，2路24VDC/2A电磁阀；RS232用DDC4SW诊断；报警继电器干接点；IP20机柜；工作-10℃至+50℃或0℃至+55℃依资料；CE/EN61010。

功能特点：自动最短路径选位；自动回零；奇偶/工位范围切换；位置、速度、报警诊断；与CNC通过数字I/O和RS232交互。

应用场景：数控车床电动/液压刀塔、进口机床迪普马刀塔备件升级、老旧刀塔驱动替换。

材质构成：冷轧钢涂油外壳或金属机箱；厚铜FR4功率板；压铸铝散热器；光耦隔离器件。

结构特征：机架插箱式；前面状态显示、故障码、位置LED；上部主功率端子，下部信号/旋变/阀控弹簧端子；高低压分区。

工作原理：CNC发出目标刀位与方向信号，DSP按旋变反馈计算角度误差，生成PWM驱动三相电机转动刀盘；到位后锁止并反馈完成信号，异常时通过报警继电器和故障码输出。

安装要求：机床电控柜导轨/插箱安装；400V主电源与24V控制分开走线；旋转变压器屏蔽线单端或按手册接地；RS232仅用于调试不接入运行总线。

使用注意事项：刀塔惯量、工位数量与驱动器参数匹配；更换后做回零与全位校准；电磁阀输出注意电流上限；振动环境加固锁紧，定期检查散热风道与端子扭矩。
