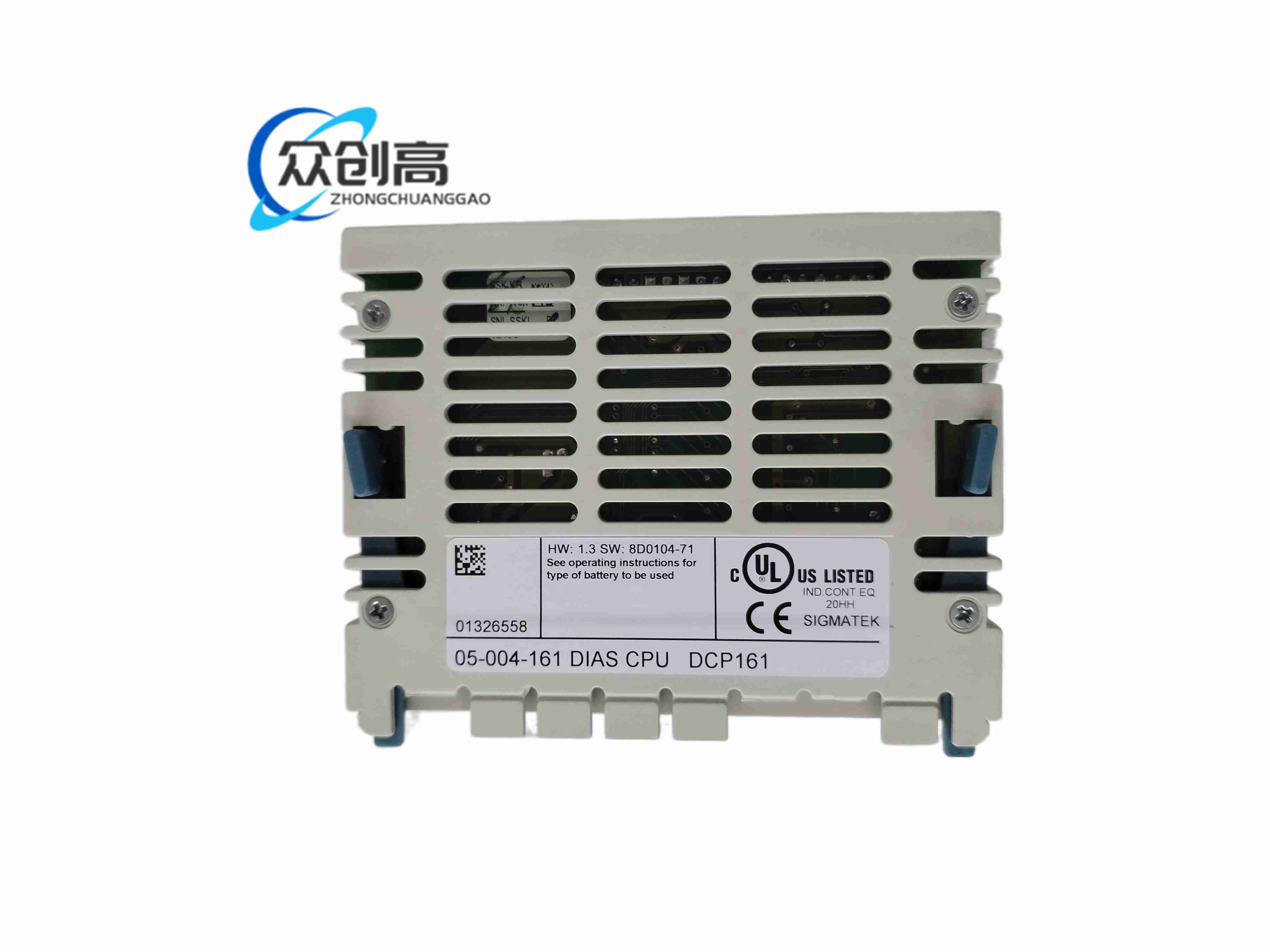

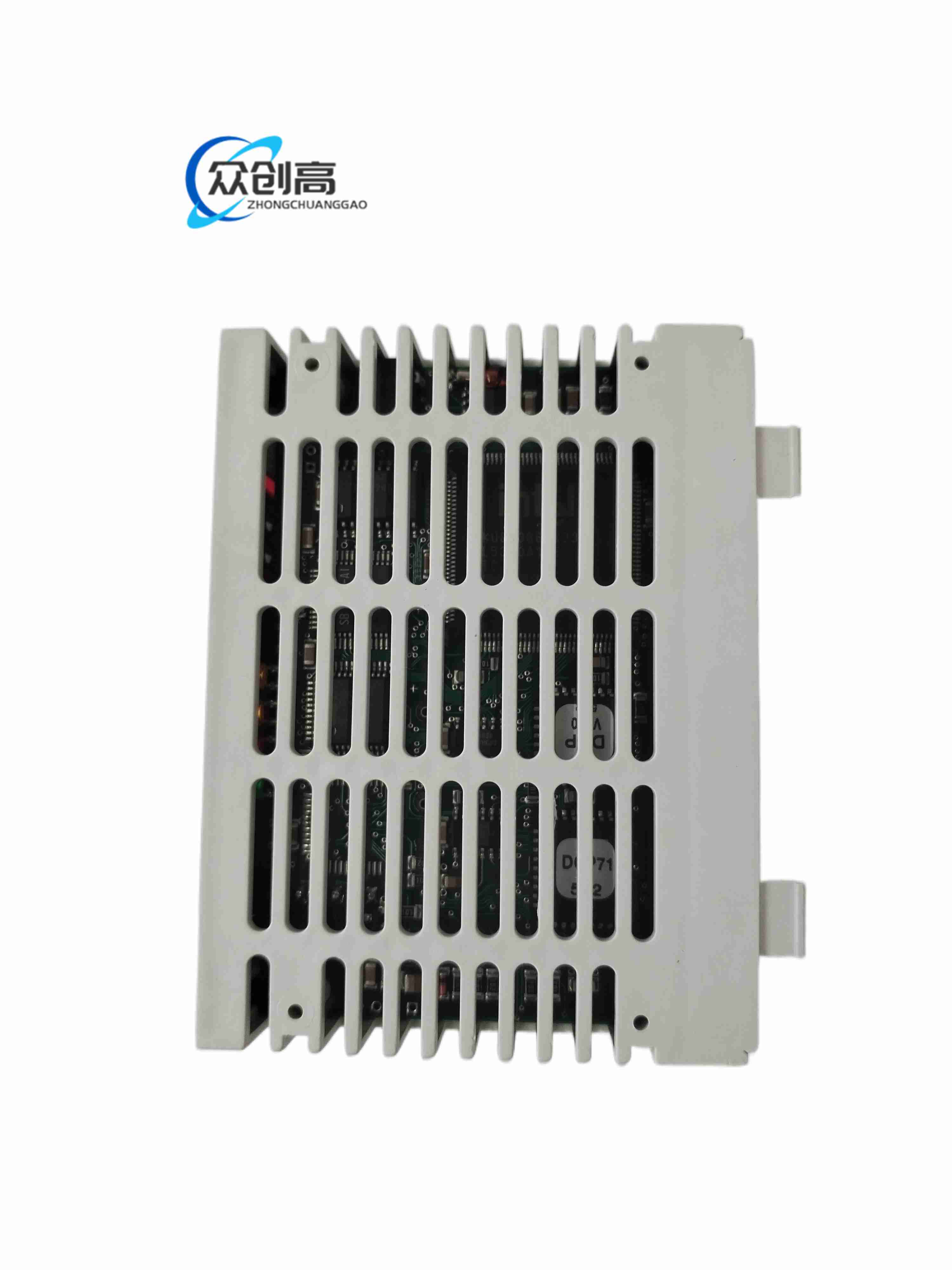

产品名称：DIAS系统DCP 161处理器模块

产品简介：该CPU用于SIGMATEK DIAS分布式自动系统，执行用户控制程序、通信调度与I/O管理，自身无内置电源和本地固定I/O，需要配合DPS电源模块与DIAS I/O模块使用。

技术规格：处理器Intel 386EX；可寻址DIAS I/O/电源模块最多16个；指令执行典型0.3μs、最快0.094μs；程序存储Flash 40KB、SRAM 112KB，数据存储SRAM 124KB；接口1×CAN、1×RS232、1×RS232/RS422/RS485；实时时钟与锂电池；供电+5VDC，典型600mA，由DPS001/DPS211/DPS221经背板供；端子底座DKL002，21极弹簧端子；工作0℃至+60℃，存储-20℃至+85℃；湿度0–95%无凝露；EMC按EN50082-2工业，冲击150m/s²；UL E247993。

功能特点：CAN与串行多总线组合；硬件看门狗；RUN RAM/RUN ROM模式；前后LED显示CPU、通信、I/O状态；机械编码防插错；通过DKL002接DIAS背板。

应用场景：中小型独立机械、注塑辅助、包装机、冲压/液压顺序控制、输送分拣、老旧DIAS设备维保。

材质构成：工业塑料/金属模块壳体；FR4控制板；弹簧端子座；锂后备电池。

结构特征：DIAS插槽处理器；前部复位/设定键与状态灯；D-SUB串行口；DKL002三排21极弹簧端子接CAN、串口、电源。

工作原理：上电后从Flash/SRAM加载控制程序，经CAN与串行口同上级HMI/其他控制器通信，通过DIAS背板轮询I/O模块；定时任务执行逻辑、运算与输出刷新，看门狗在程序异常时报警复位。

安装要求：装入DIAS机架并接DKL002；由DPS电源模块供+5V与DIAS总线；CAN两端接终端电阻；RS422/485布线用屏蔽双绞线。

使用注意事项：本模块不直连220V或现场24V大功率负载，所有I/O经扩展模块；电池到期更换并备份程序；不同硬件版本固件与工程软件匹配；CAN地址、波特率与全系统组态一致。
