产品名称

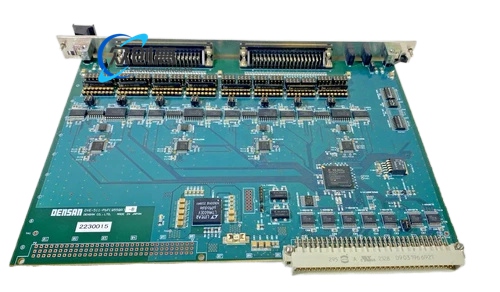

Densan DVE-511-PBF(9559A) VME 控制和信号 PCB，8 通道从站配置。
产品简介
Densan DVE-511-PBF(9559A) 是一种用于机器配电和信号传输的工业控制印刷电路板。剩余和设备列表将 DVE-511 标识为具有 DPM-506A 关联的 8 通道 VME 从站 PCB，从 Rudolph F30 300 毫米晶圆安装器和缺陷检测系统中拆除。PBF 后缀表示无铅工艺构建。
技术规格
- 产品等级：VME 从站控制和信号 PCB。
- 通道配置：根据 DVE-511 剩余设备列表为每通道 8 个通道。
- 关联模块样式：DPM-506A。
- 源系统示例：Rudolph F30 300 毫米晶圆安装器和缺陷检测平台。
- 修订版：9559A；PBF 无铅构建。
- 代表性剩余包装数据：工作剩余单元包装重量约 16 x 16 x 16 英寸，8 磅。
- 板载调节、滤波值、连接器引脚分配和通道电气额定值：根据原始 Densan 原理图确认。
功能特点
- 镀金连接器触点，用于抗氧化和长期稳定接触。
- 具有强/弱电分离和电磁干扰抑制的多层分区布线。
- 符合无尘室标准的无铅 PBF 结构。
- 板载 ESD 保护、滤波和稳压电路。
- 单通道独立保护，因此局部故障不会禁用整个板卡。
- 用于简单拆卸和维修的标准插件端子。
- 保留的测试点，用于通电自检和故障定位。
- 具有多个输入和输出通道的高密度表面贴装布局。
- 用于连续机柜操作的工业宽温元件。
- 具有防潮和耐轻化学气体能力的阻燃基板。
应用场景
- 半导体晶圆安装和缺陷检测系统。
- 需要无铅合规板的洁净室自动化。
- 具有多个隔离 I/O 通道的基于 VME 的机器控制。
- 需要稳定电源和信号分配的精密工业设备。
性能参数
- 通道数：已记录设备配置中的 8 个 VME 从站通道。
- 信号完整性：通过分区布线、滤波和稳压器维持。
- ESD 鲁棒性：由板载静电放电保护结构提供。
- 热性能：由选择用于宽温操作的工业级元件维持。
- 确切的电压范围、每通道电流额定值和纹波限制必须从 9559A 原理图确认。
材质构成
- 阻燃多层 FR4 或同等工业层压板。
- 镀金 VME 和 I/O 连接器。
- 无铅焊料、表面贴装 IC、稳压器、滤波器、瞬态保护器件和无源元件。
- 用于强/弱信号隔离的分区接地和电源平面。
结构特征
- 用于背板通信的 VME 边缘连接器。
- 八个具有独立保护元件的独立通道电路。
- 板载电源调节部分、滤波部分、信号路由部分和测试点阵列。
- 用于现场接线和快速维护的插件端子块。
工作原理
该板从 VME 背板接收命令和数据周期，通过板载稳压器和滤波器调节电源，并驱动八个独立的 I/O 通道。每个通道通过隔离保护处理输入或输出信号，而测试点和自检逻辑支持在不移除相邻通道的情况下进行故障检测。
安装要求
- 安装前切断 VME 机箱和连接的机器电源。
- 匹配 DVE-511-PBF(9559A) 修订版、DPM-506A 兼容性和 VME 槽位分配。
- 如果需要现场维修，确认无铅返工兼容性。
- 确认洁净室接地、连接器就位和端子扭矩值。
- 加载或保留 Rudolph F30 或等效主机系统使用的批准固件映像。
使用注意事项
- 使用防静电处理，因为镀金连接器和表面贴装器件对静电敏感。
- 在未验证合规性的情况下，请勿在需要无铅的洁净室系统中安装非 PBF 更换板。
- 在任何故障事件后单独检查八个通道中的每一个。
- 使板卡远离过度湿度、腐蚀性化学品和不受控的静电场。
- 在将板卡返回晶圆处理服务之前，使用保留的检测点进行通电自检。
