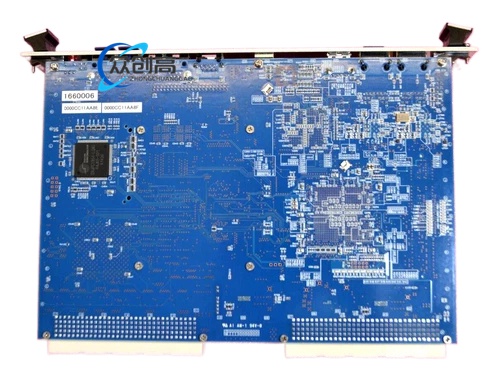

Densan DVE-P7447-50A 6U VME PowerPC 处理器板

Densan DVE-P7447/50 系列采用 Freescale/NXP MPC7447A 的 6U VMEbus 处理器板；50A 按该平台配置处理，最终以板卡铭牌确认。处理器内置 32KB L1、512KB L2 与 MMU。

处理器：Freescale MPC7447A，32位Power Architecture，L1 32KB、L2 512KB、MMU。内存：512MB DDR2 SDRAM，SO-DIMM。启动闪存：512KB PLCC，3.3V，32脚，用于IPL。应用闪存：64MB。非易失数据：32KB NVRAM，含实时时钟与参数存储。

千兆以太网×2；RS-232C×4；IDE 接口通过 Compact Flash 实现；USB 2.0 Host×2。VME 通过 Universe II 桥接。

具备中央资源功能，自动ID可按系统配置切换；Universe II 提供 VME-PCI 高速互连，适合作为 VME 系统主控制器或计算节点。

6U VME 工业计算机、国防/交通嵌入式平台、半导体设备控制器、长生命周期自动化系统PowerPC升级。

MPC7447A 提供超标量PowerPC计算、L1/L2缓存与AltiVec支持；512MB DDR2支撑操作系统、数据缓冲与应用执行；双千兆网提供高吞吐，VME桥接兼容传统外设。

多层FR-4 6U VME基板、处理器散热件、DDR2 SO-DIMM、PLCC/表面贴装闪存、VME边缘连接器与工业级被动件。

6U外形，含VMEbus边缘连接器、处理器模块与散热、内存/存储插座、串行/网口前出或后转、Universe II桥接逻辑。

MPC7447A从PLCC IPL闪存启动，初始化DDR2与NVRAM，再从应用闪存或Compact Flash载入系统；以太网、串口、USB、IDE与VME外设通过相应控制器统一管理。

装入标准6U VME机箱；上电前核对+5V及辅助背板电源；按手册配置启动闪存与槽ID；外设电缆使用批准型号。

换板前确认固件兼容；散热器与风道不被遮挡；SO-DIMM/闪存防静电；更换前备份NVRAM参数。
