Eaton XV-303 系列10英寸电容式触控工业人机界面，属于XV300系列触控面板，可作为HMI单独使用，也支持由用户加装PLC运行授权实现HMI-PLC一体化。

该型号用于工业设备可视化操作、数据采集、报警提示和逻辑控制。机身采用无风扇被动散热，预装集成可视化运行授权，适合控制柜嵌装，承担操作员终端与现场总线通信节点功能。

10英寸PCT投射电容触控屏，分辨率1024×600像素。额定24V直流供电。整机外形长度269毫米、宽度174毫米、高度58毫米，重量约1.165千克。背光灯寿命50000小时。工作温度0至50摄氏度，存储温度-20至60摄氏度。

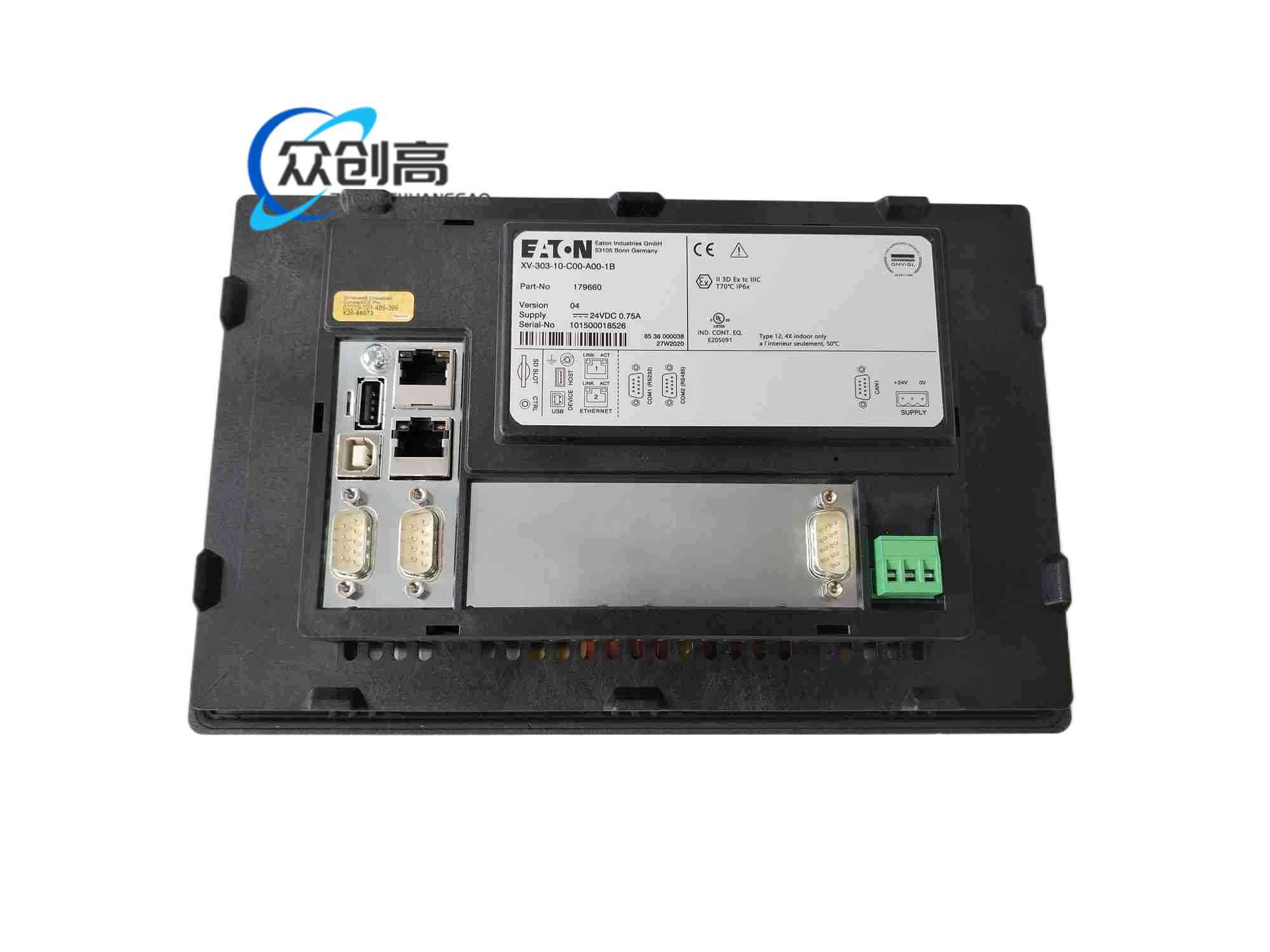

内置双以太网10/100Mbps、1路RS232、1路RS485、1路CANopen或easyNet、1路USB主机、1路USB从机、SD卡插槽。支持配方管理、消息系统、打印机输出、横向或竖向安装、Web可视化和目标可视化。操作系统为Windows Embedded Compact 7专业版，工程软件可使用GALILEO或XSOFT-CODESYS。

外壳为绝缘材质，前面板为玻璃加塑料边框结构。内置不可更换实时时钟电池，型号BR2330并采用焊接方式固定。

无风扇设计，依靠自然对流散热。后面板防护等级IP20，前面板相关安装状态可达到IP65、NEMA12、NEMA4X。内置保险丝不可触及，供电具备防反接隔离设计。

触控信号经PCT电容屏采集后送入嵌入式CPU，由Windows Compact系统运行可视化工程；通过以太网、串口、CAN与PLC、变频器、仪表通信，将过程值、报警、配方数据在本地显示并可通过Web服务发布。

采用盘面齐平嵌装。垂直方向可偏差±45度，四周应保留至少30毫米宽、30毫米高、30毫米深的空间用于散热和接线。供电使用24V直流，电源回路按面板温升计算预留容量。

PLC功能需使用用户授权许可证后启用，不是出厂默认全功能。SD卡、USB扩展模块、通信授权按实际订货配置选配。UL、CE、DNV GL、IEC/EN 61131-2、EN 50178等认证仅代表对应型号配置，替换前核对完整订货号与固件版本。
