产品名称：CDP-01 系列卷材纠偏控制器（移动传感器中心导向型）
产品简介：CDP-01-MH 是美国 FIFE 公司出品的高精度卷材纠偏控制器，"MH" 变体针对重卷系统（recoiler）和無臂重卷应用进行了优化，配备可变比率控制。全球已安装超过 40,000 台。
技术规格：
- 输入电压：90-122 VAC，50/60 Hz（可切换 115/220 VAC 运行）
- 功耗：最大 210 VA
- 最大电机输出：80 W
- 内部保险丝：2.5 A 慢熔型（5×20 mm）
- 最大交流电流：2 A
- 重量：6.1 kg（部分配置可达 9.07 kg）
- 输出信号：伺服阀驱动 ±50 mA，电机放大器驱动 -10 至 +10 V
- 接口：并行接口，6 个输入（远程控制）+ 2 个输出（警报/指示灯）
功能特点：
- 自动设置：自动确定导向极性、导向点和系统增益
- 支持多种导向模式：边缘导向、中心导向、线导向、任一边缘导向
- 兼容红外、超声波、可见光、feeler-palm 等所有 FIFE 标准传感器
- 兼容机电与电液执行器系统
- 故障检测 LED 指示
- 多驱动版本支持一个纠偏器控制多个执行器
- 传感器信号丢失时自动切换至手动模式
应用场景：造纸与纸浆加工、塑料薄膜挤出与转换、纺织制造、箔材与金属带加工、印刷机、重卷/复卷站。
工作原理：FIFE 传感器持续检测卷材边缘或印刷线位置，CDP-01-MH 控制器将检测位置与设定点比较，通过闭环控制算法驱动执行器（电机或液压缸）调整导向臂，使卷材在高速连续加工中保持居中或对齐。

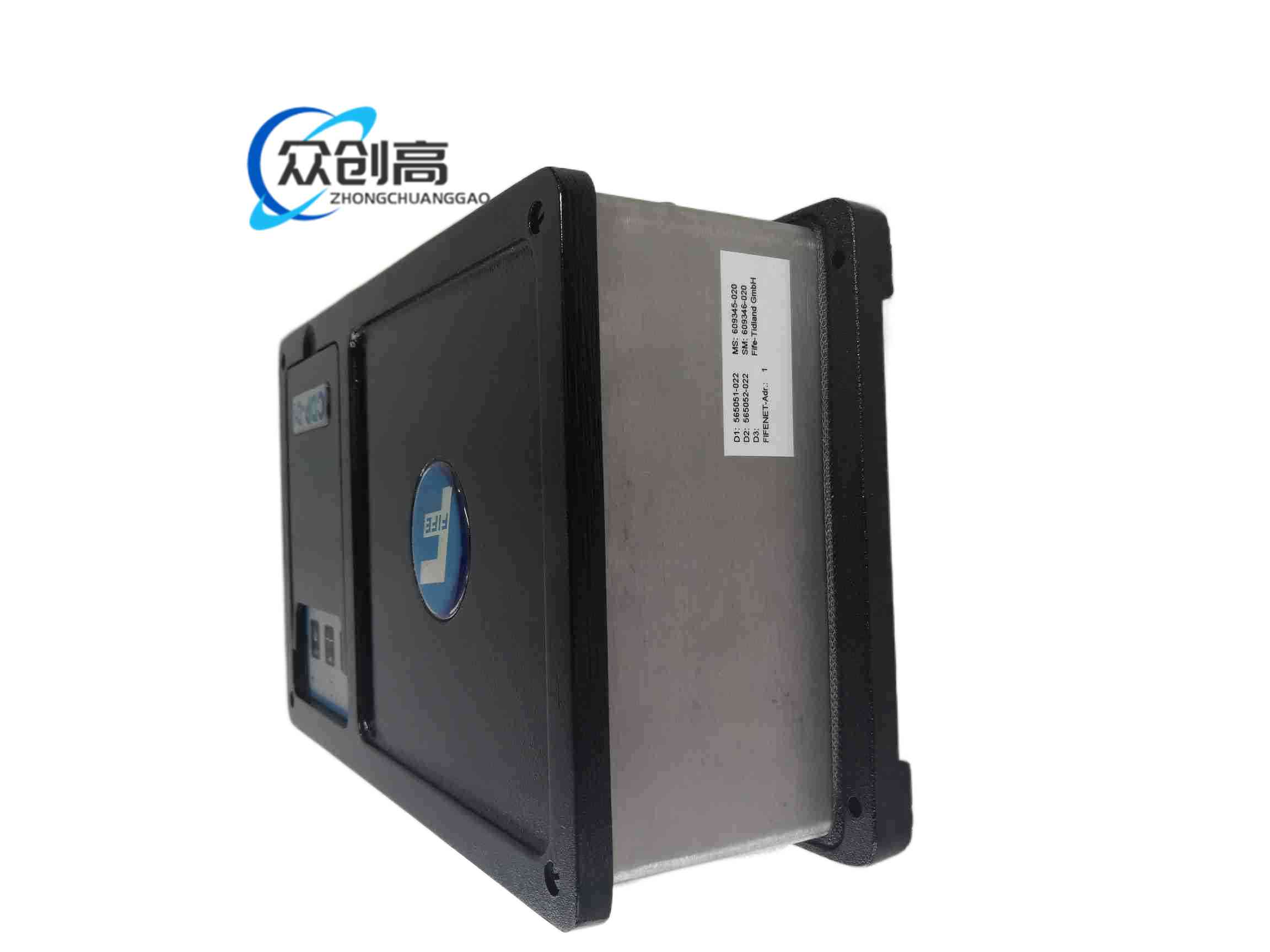

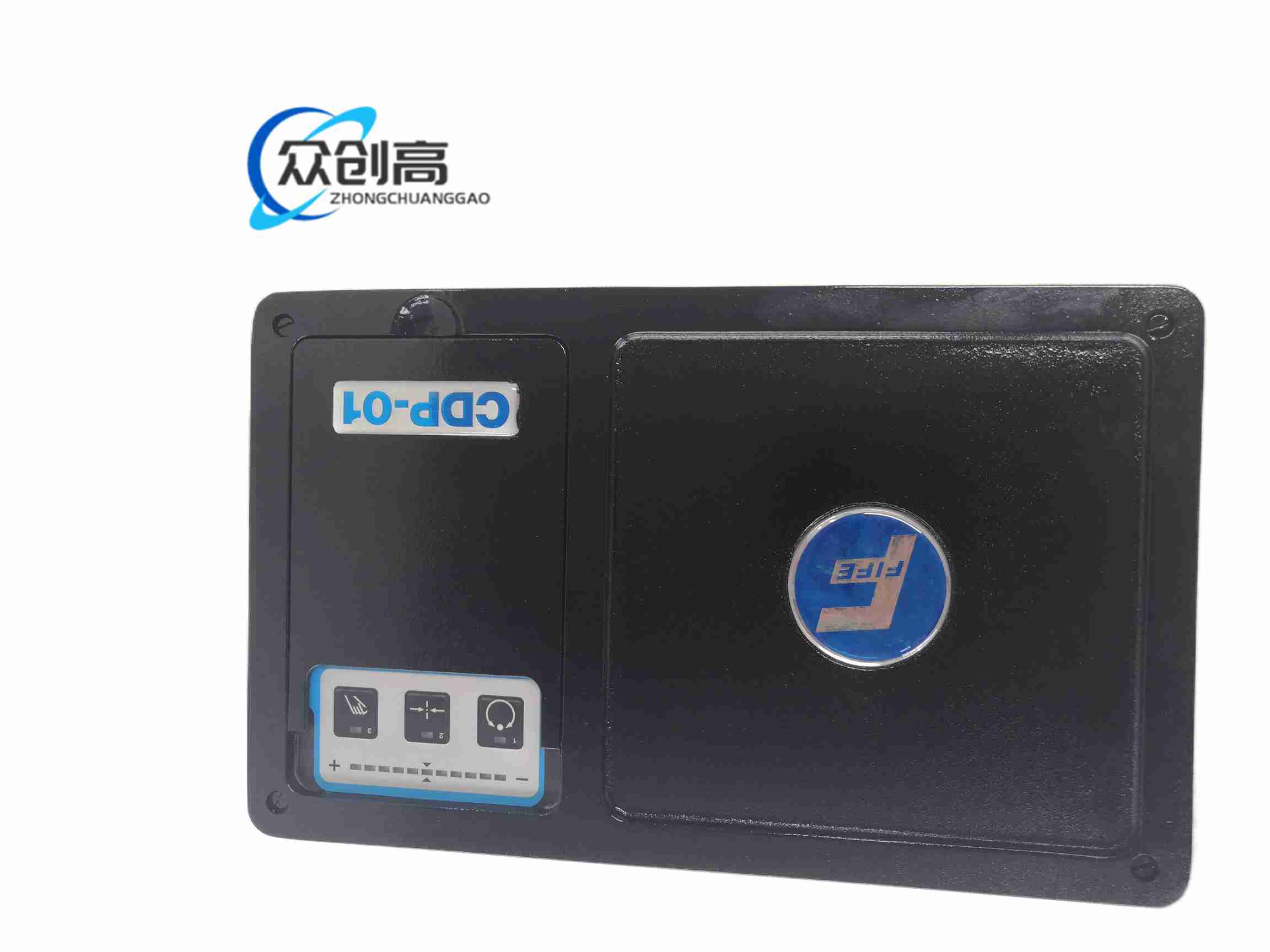

结构特征：重型工业金属外壳，提供机械保护与电磁屏蔽；前面板带操作员控件和状态显示指示；内部含处理器电路、信号调理模块和功率驱动单元。
安装要求：机柜安装，确保控制器机箱正确接地；安装位置应便于操作员交互与传感器对准。
使用注意事项：
- 上电前确认输入电压选择（115 VAC 或 220 VAC）与设施供电匹配
- 仅使用 FIFE 兼容传感器和执行器以保证性能
- 定期检查和清洁传感器光学镜头以维持检测精度
- 本产品制造商已停产，需从授权供应商采购替换件或翻新件
- 更换 2.5 A 慢熔保险丝时只能使用指定型号
