产品名称：伊顿XVS400系列5.7英寸MPI/Profibus工业触摸屏

产品简介：XVS-450-57MPI-1-10同属XVS400操作面板，面向西门子MPI/Profibus网络提供5.7英寸人机监控。公开资料存在不同硬件版本：部分资料描述为CSTN 320×240、红外触摸、CCFL；部分渠道资料描述为TFT、红外触摸、LED背光。选型与备件替换应以机身标签、目录号139963/139968及原厂datasheet为准。

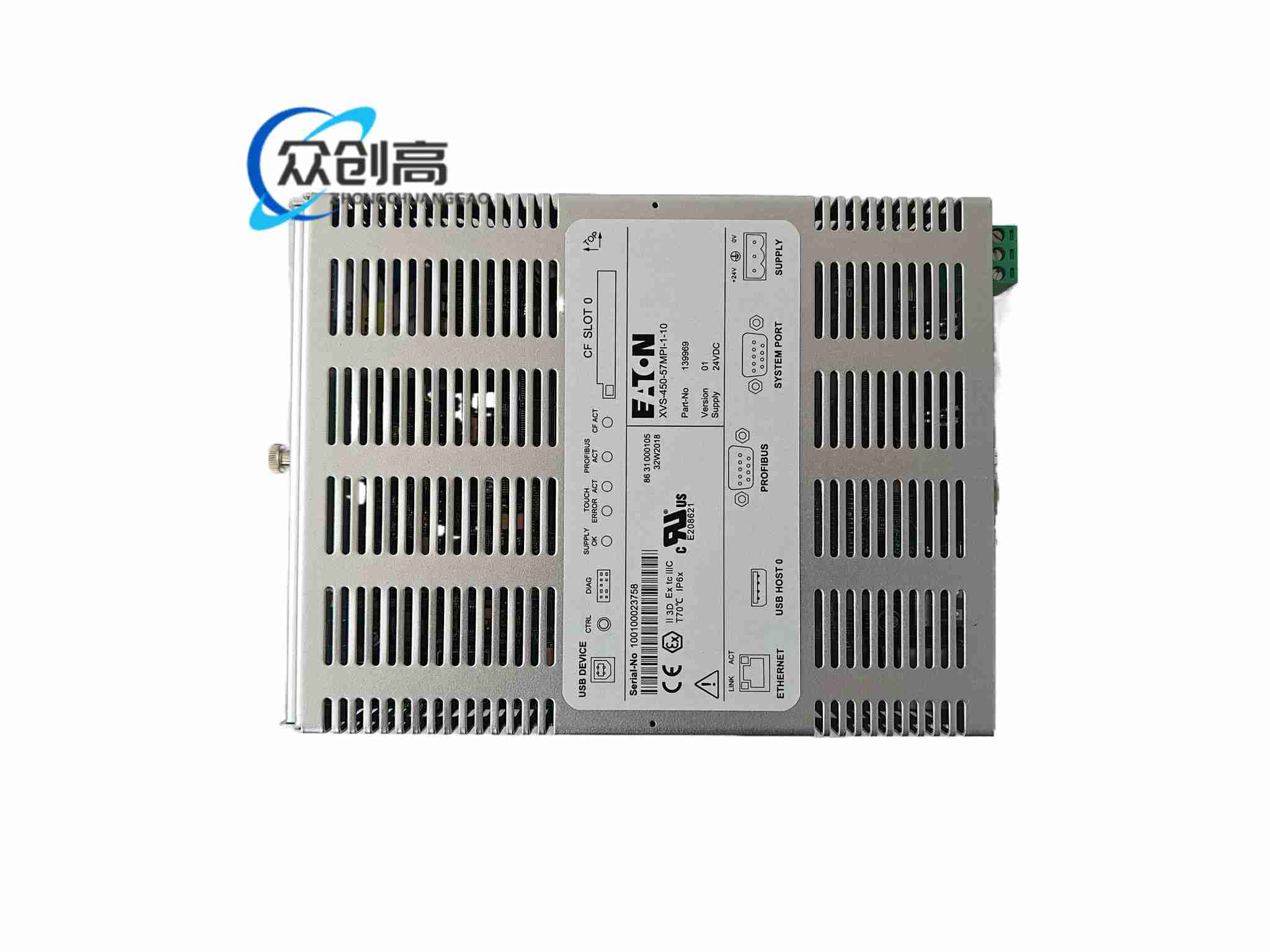

技术规格：5.7英寸显示，按CSTN版本为320×240、256色、150 cd/m²、CCFL约50000小时；按部分TFT渠道资料为65536色、LED背光、软件调光。红外触摸；64 MB DRAM，部分资料标64 MB NAND或16 MB SDRAM不等，CF卡存系统及工程；10/100以太网、RS232、Profibus/MPI DB9、USB Host/Device；24 V DC，允许范围资料有18.5至30.2 V或20.4至28.8 V两种表述，最大电流约0.8 A。

功能特点：红外手套操作；Galileo或CodeSys可视化，可选PLC授权做HMI+PLC一体；MPI直连西门子S7-300/400；状态灯显示电源、CF、Profibus、触摸状态。

应用场景：小型产线操作站、旧MPI设备升级、独立机床控制面板、分布式I/O集中显示。

性能参数：前面板IP65、后部IP20；部分资料工作温度-20至60℃，部分资料0至60℃；湿度按版本不凝露；抗振冲击符合工业面板常规试验要求。

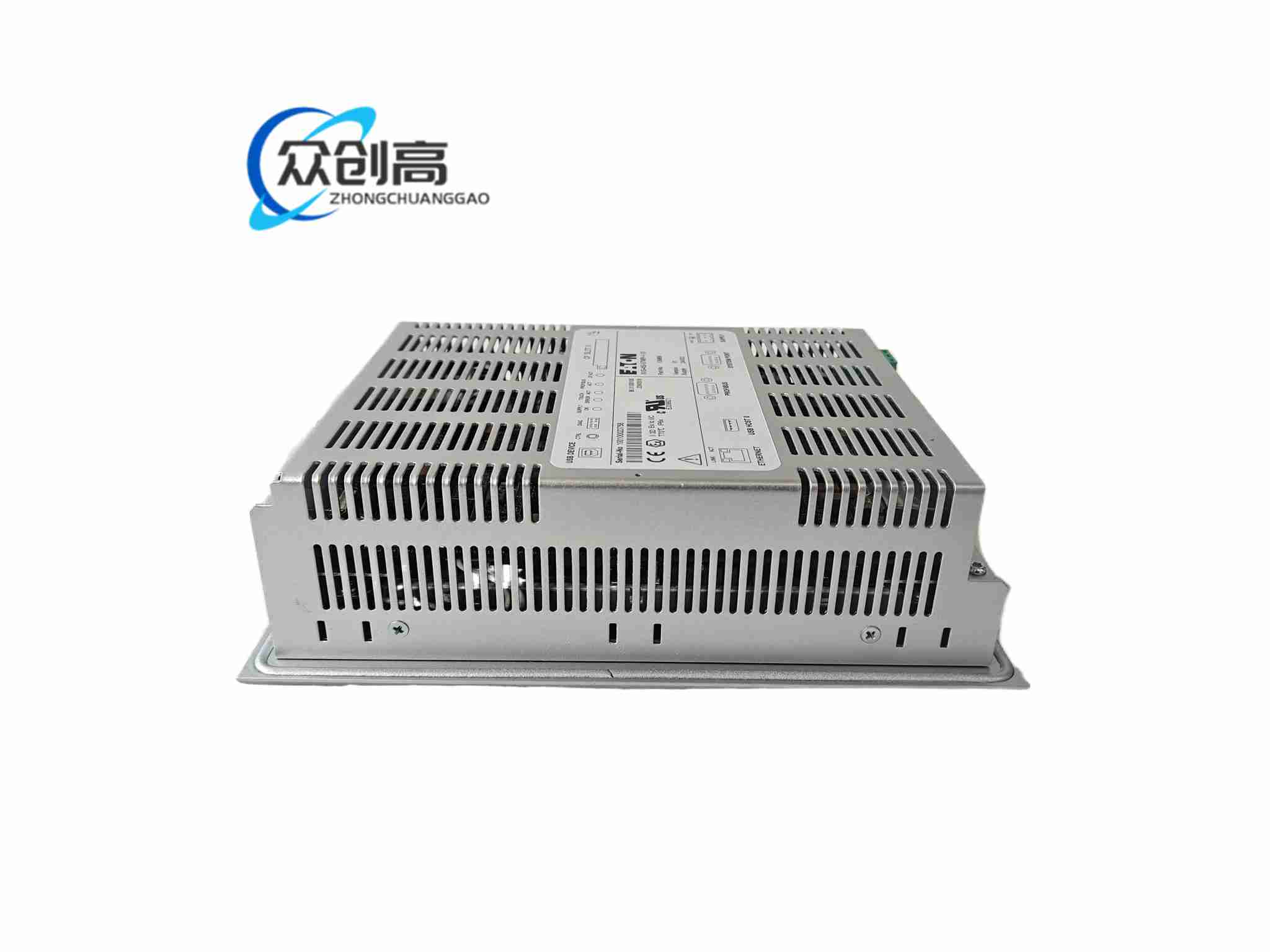

材质构成：金属前框与机箱，红外光栅边框，防眩层压玻璃，后部塑料/金属混合支架。

结构特征：前面板约212×156 mm，开孔约198×142 mm，深度约55 mm，重量约1.8 kg。

工作原理：外部24 V经隔离电源给主控板，Windows CE从CF启动；红外阵列采坐标，工程画面通过以太网/MPI读取PLC标签，报警与数据日志写入CF或经USB导出。

安装要求：盘装开孔装密封垫，用夹紧件均匀锁紧；后部预留布线及55 mm以上深度；Profibus终端电阻按网络拓扑设置；如启用PLC授权，先导入对应CodeSys许可证。

使用注意事项：红外框脏污会造成触摸失灵或误报；CF卡在断电状态下插拔；LED版本避免长期最高亮度以延长背光；不同固件版本与Galileo/CodeSys工程文件须匹配。
