Eaton XV400 系列10.4英寸红外触控不锈钢前面板HMI，支持可选PLC功能，属于工业高防护人机终端。

该型号用于食品、饮料、制药、化工及一般工业清洗环境，提供过程监控、报警、数据记录和现场总线通信。不锈钢前面板增强防腐蚀与易清洁能力，红外触控适合工业手套操作。

10.4英寸TFT彩色屏，VGA 640×480像素。红外触控。32位RISC处理器，400MHz。64MB DRAM，约1.5MB可用Flash数据区，32KB NVRAM。额定24V直流，工作范围20.4至28.8V直流；最大功耗约26W，含模块典型热耗按配置计。外形约345×260×88毫米，重量约4.1千克。工作温度0至50摄氏度，存储-20至60摄氏度。

1路以太网10/100Base-TX、1路RS232、1路CAN或easyNet、2路USB主机、1路USB从机，可选通信模块扩展。支持CompactFlash系统卡和用户卡、配方、报警消息、趋势、打印、Web可视化及可选PLC运行。Windows CE系统配合GALILEO、EPAM、XSOFT-CODESYS；协议可覆盖Modbus、CANopen、EtherNet/IP、PROFIBUS等，具体取决于授权和扩展卡。

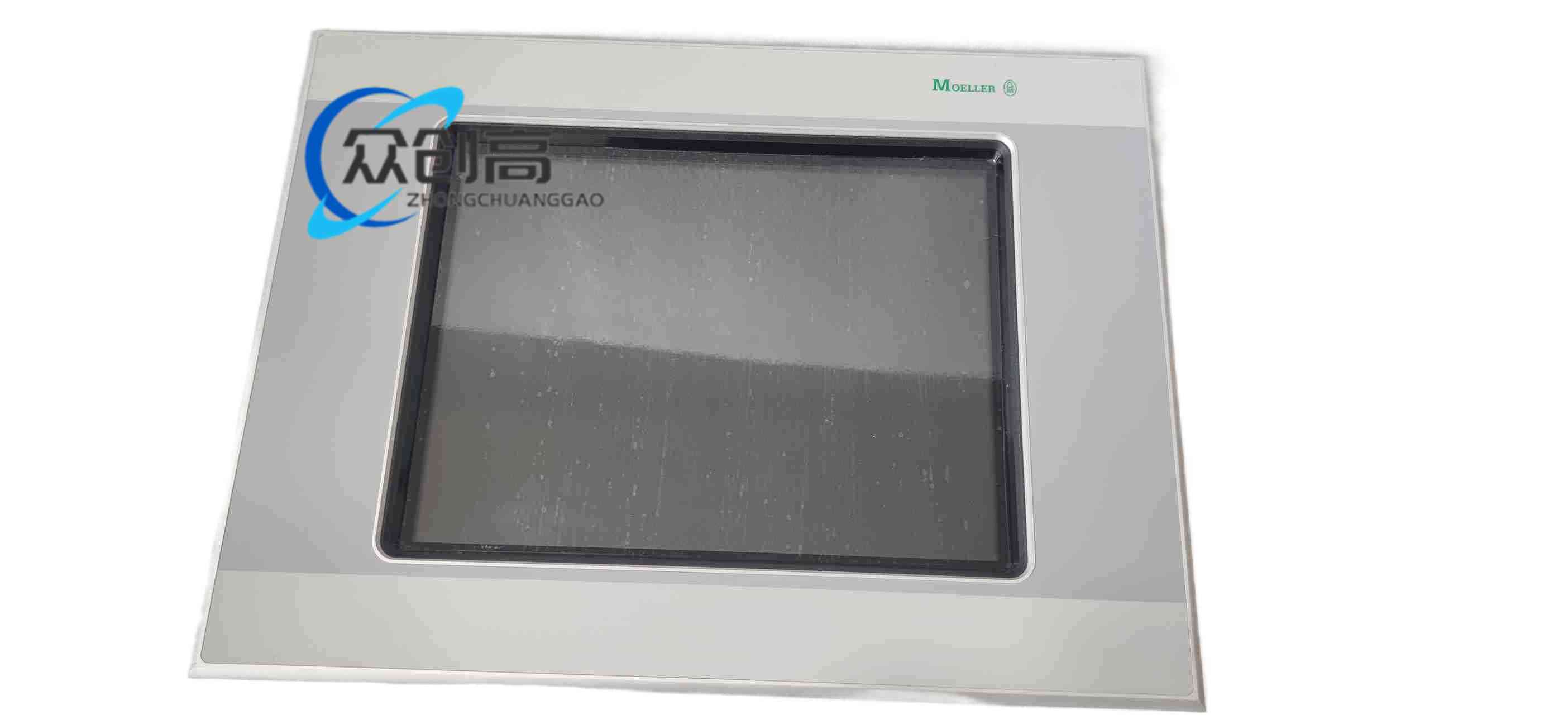

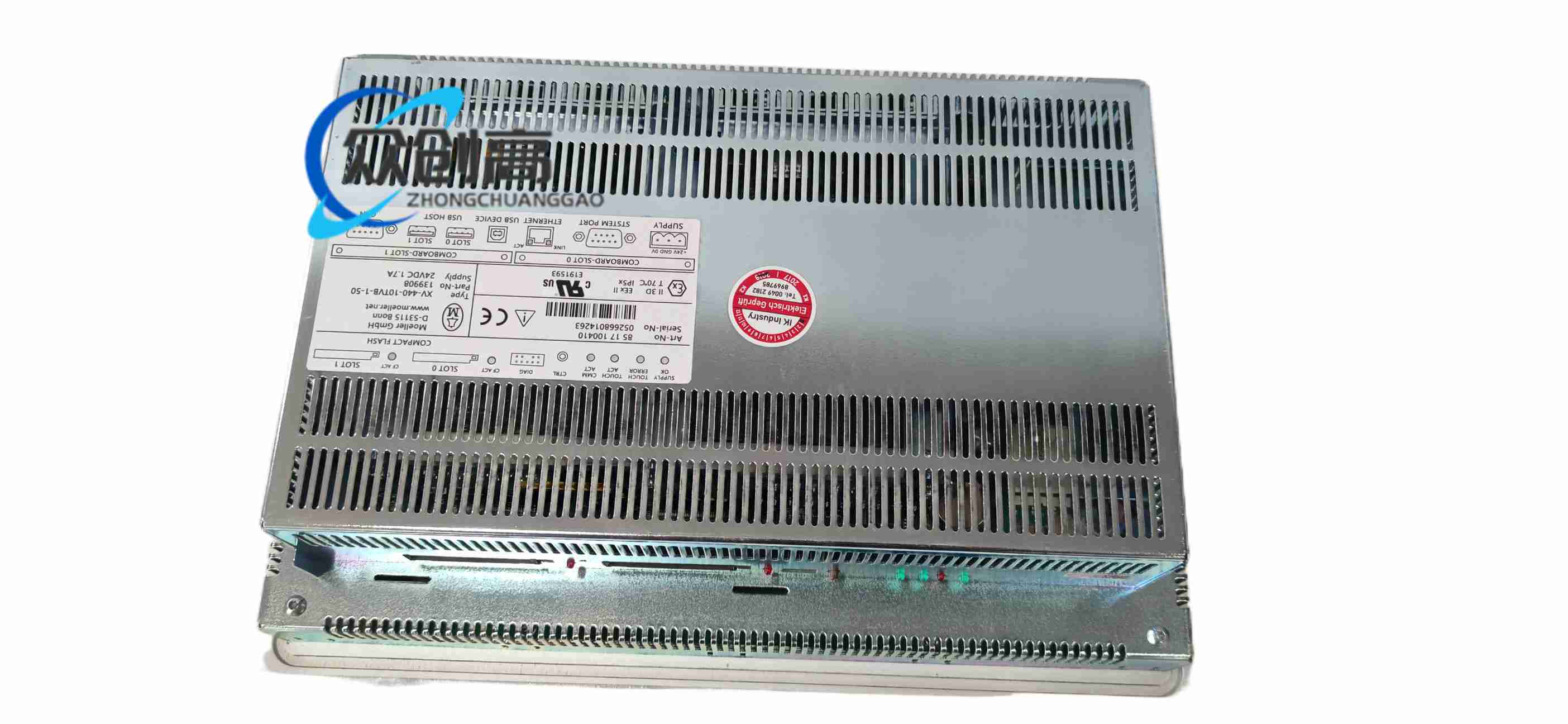

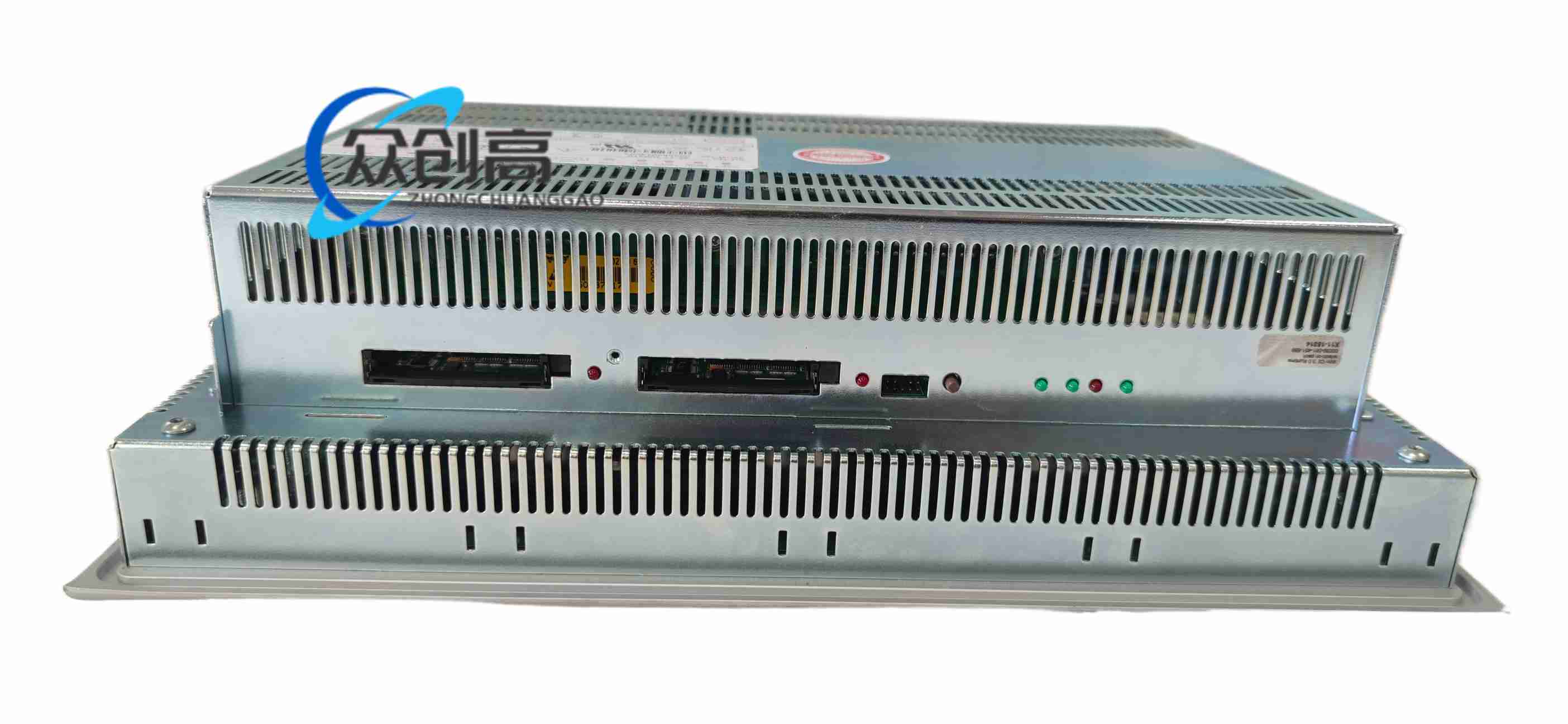

前面板为不锈钢加叠层安全玻璃，后部为工业金属或绝缘壳体。CF卡槽、USB和通信槽构成可维护存储与总线扩展结构。

无风扇被动散热方案按XV400对应配置执行。前面板IP65，后面板IP20。红外触控矩阵位于保护玻璃后方，支持手套操作和非直接压力输入。

红外触控定位操作坐标，嵌入式系统运行HMI工程；通过以太网、RS232、CAN及扩展槽连接PLC、变频器、仪表，过程值、报警和配方在屏上显示，CF卡或USB用于工程下载、数据备份与历史记录导出。

盘面齐平嵌装，按XV440 10.4不锈钢前面板开孔。24V直流电源预留最大26W及USB外设、通信模块附加功率。CF卡安装到位并锁定，CAN网络两端使用120欧终端电阻，以太网避免与强电平行长距离敷设。

-1-500与-1-50、-1-20等后缀的接口组合不同，替换前核对完整订货单、固件、CF卡镜像和PLC授权。红外屏保护玻璃出现裂纹应停机更换，防止误触和水汽进入。食品、制药冲洗区应定期检查密封胶条和 stainless 前面板腐蚀点。
