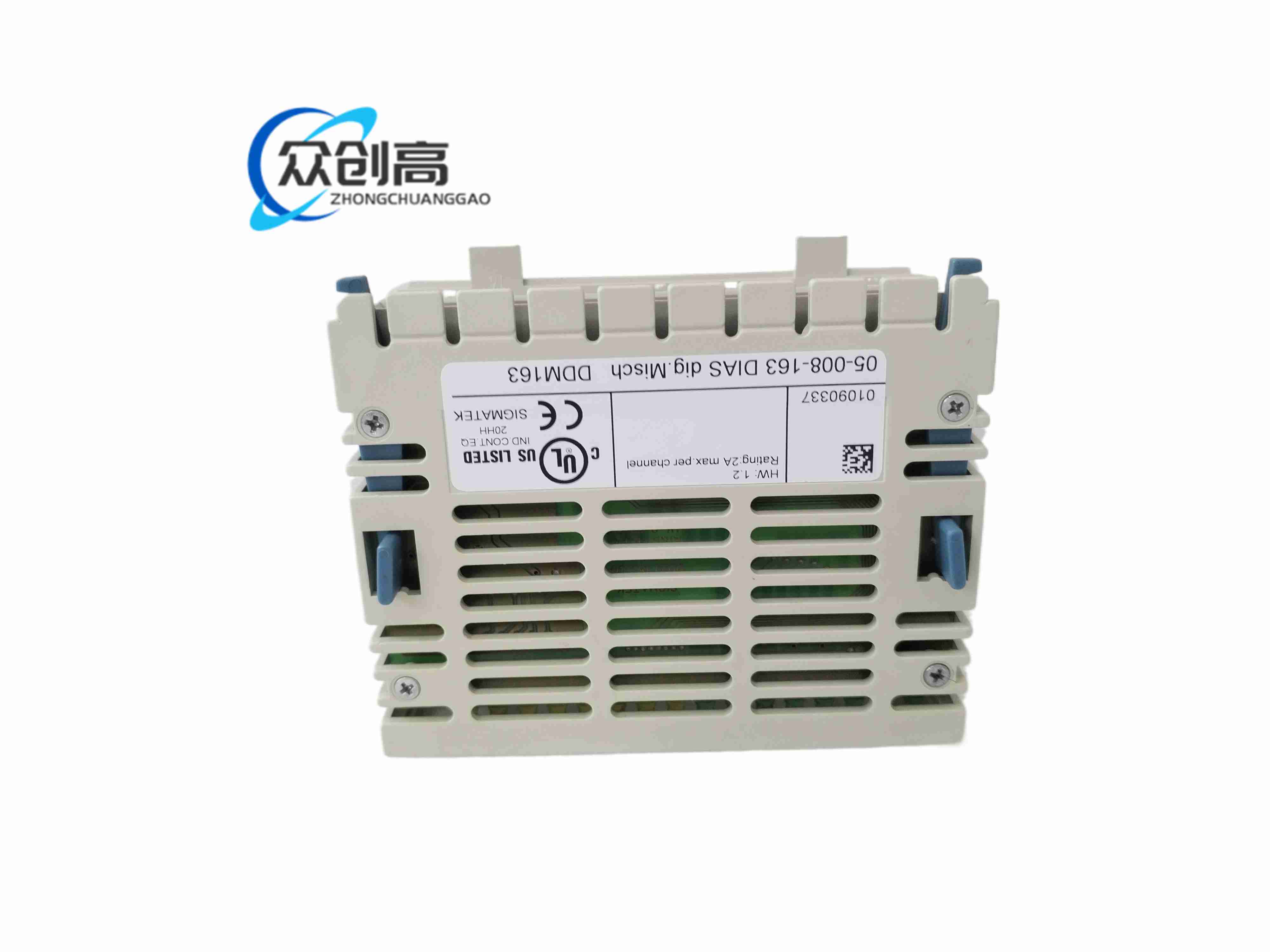

产品名称：DIAS DDM 163数字量输入/输出混合模块

产品简介：该模块在单个DIAS切片内提供8路24V数字输入与8路24V数字输出，用于机器控制、现场信号采集与执行器驱动，配合DIAS总线耦合器或CPU使用。

技术规格：数字输出8路，+24V高边正控，单路最大2A，八路合计最大6A，短路保护，输出导通压降≤1V，关断残余≤12μA，开关延迟<200μs；数字输入8路，+24V电平，典型24V、最高30V，接通>14V、关断<5V，典型阈值11V，每路约5mA，输入滤波典型5ms；模块电源18–30VDC（资料另列DIAS+5V总线典型20mA、最高40mA）；状态灯黄色输出、绿色输入；底座DKL013，17极三排弹簧端子；工作0℃至+60℃，存储-20℃至+85℃；湿度0–95%无凝露；EMC EN61061-6-2工业，冲击150m/s²；UL E247993。

功能特点：输出短路/热保护；输入滤波抗抖；每点LED诊断；DI/DO同片减少机柜切片数；通过DIAS背板映射到过程映像。

应用场景：包装机械、装配线、物料搬运、CNC外围、限位与电磁阀集中控制。

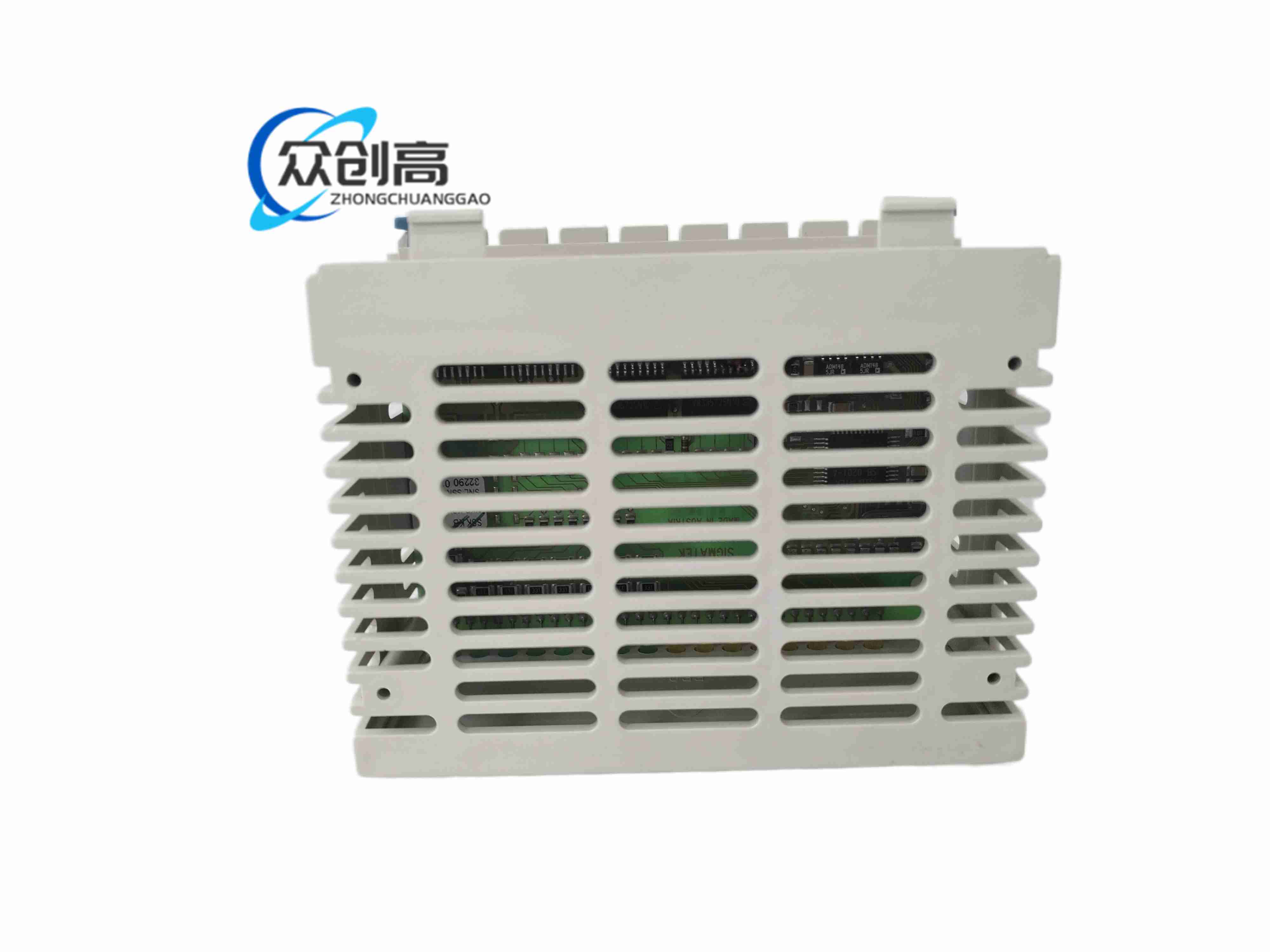

材质构成：DIAS工业塑料/金属切片壳体；FR4板；镀锡/弹簧端子；短路保护功率器件。

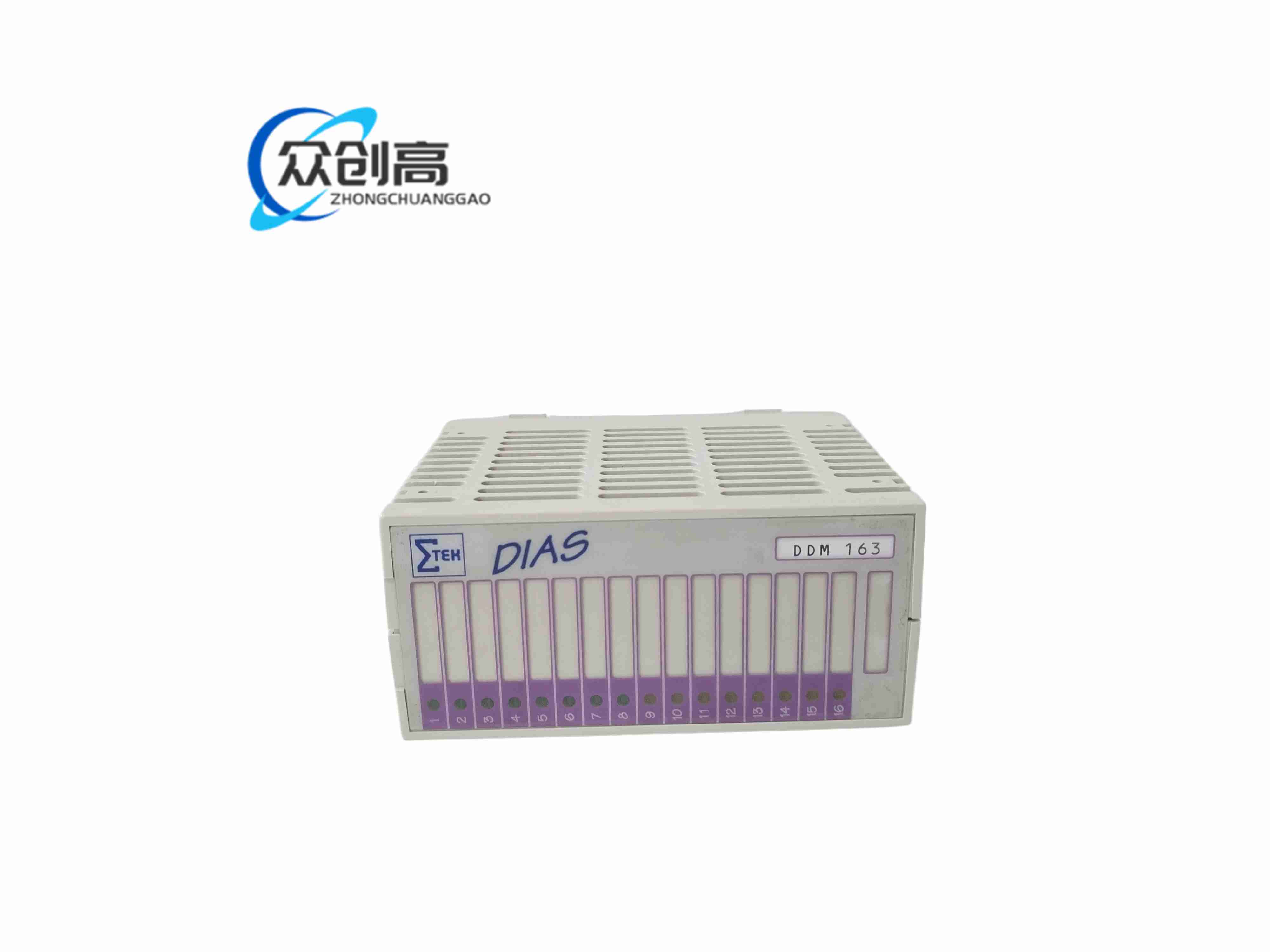

结构特征：DKL013终端底座；17极三排弹簧端子，a排信号、b排+24V、c排GND；输入1–8、输出9–16、电源17a/17b；前面输入绿、输出黄LED。

工作原理：现场开关量经输入滤波与光电/电平判别送入DIAS总线；CPU写出的输出数据经高边驱动通道驱动负载；短路时通道保护关断并可由诊断读回状态。

安装要求：卡入DIAS总线底座/DIN结构；总输出电流不超过6A；24V与GND按端子排布接线；感性负载加续流保护。

使用注意事项：输出2A/路、总和6A不得超配；弹簧端子用合适线鼻并确认扭矩；输入湿/源型接线按传感器类型匹配；更换模块前备份DIAS组态。
