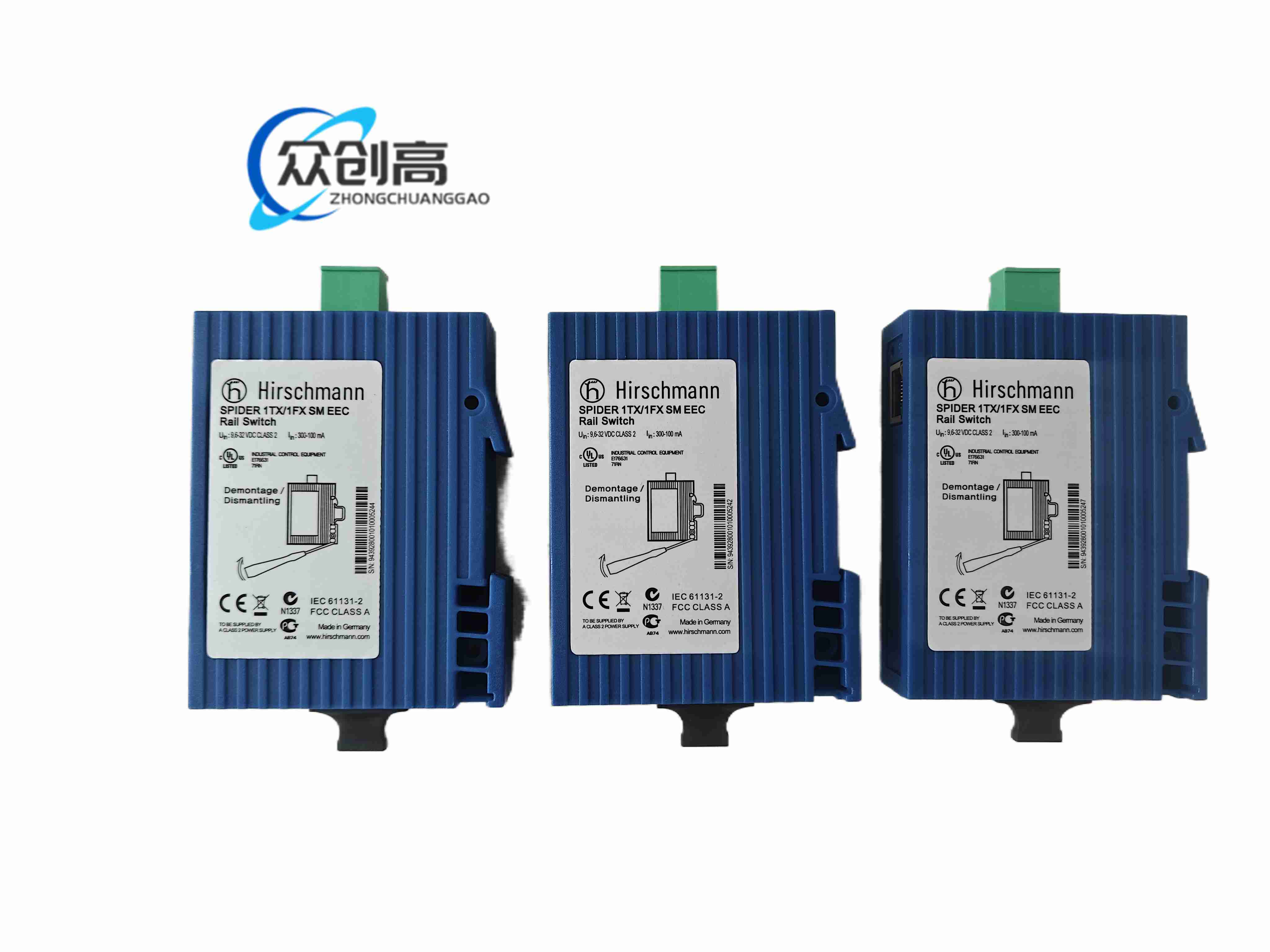

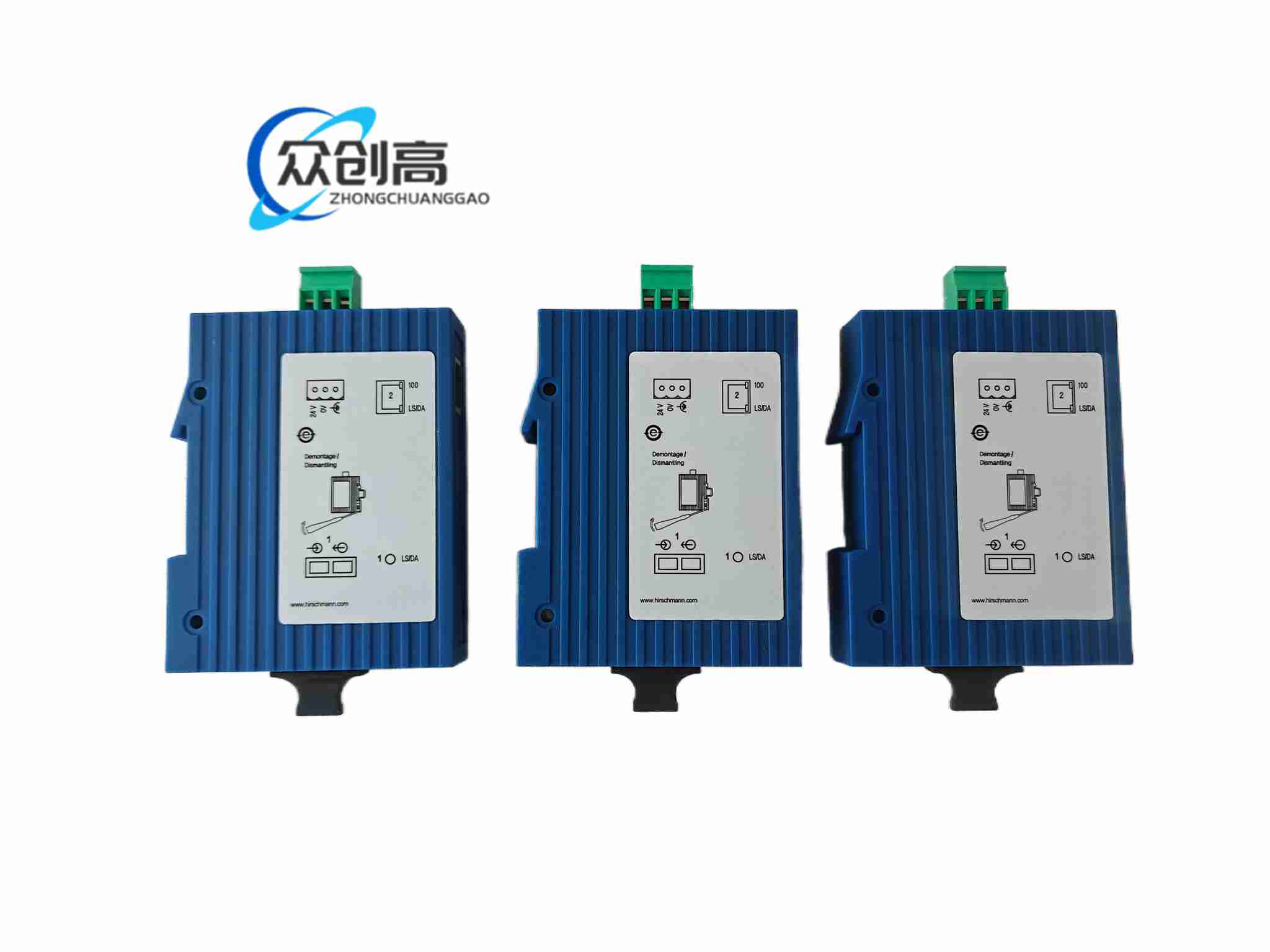

SPIDER 1TX1FX-SM EEC 为 Belden 旗下 Hirschmann 入门级非网管工业以太网轨道交换机，用于双绞线与单模光纤介质转换。

该设备提供 1 个 10/100BASE-TX 电口和 1 个 100BASE-FX 单模光口，采用存储转发交换，无需配置，适合工业现场将串口设备网、PLC 网或光纤干线做点对点延伸。

订货号 943 928-001；电口 RJ45，支持自动交叉、自动协商、自动极性；光口单模 SC，100BASE-FX；工作电压 9.6 至 32 VDC，24 VDC 时最大电流 130 mA，最大功耗 3.0 W；双绞线传输 0 至 100 m，单模 9/125 μm 最远 32.5 km，1300 nm 链路预算 16 dB。

非网管即插即用；LED 指示电源、链路、数据、速率；支持线形或星形级联；宽温型号适应严苛现场；无管理协议，降低配置和维护成本。

交换模式为存储转发；以太网 10 Mbit/s、快速以太网 100 Mbit/s；MTBF 按 MIL-HDBK-217F 25 摄氏度约 101.5 年；工作温度 -40 至 70 摄氏度，存储 -40 至 70 摄氏度，湿度 10% 至 95% 无凝露。

金属/工业塑料导轨壳体，IP30 防护；3 针插拔端子供电，无信号继电器触点；内部为工业交换芯片和光电收发模块。

尺寸宽 25 mm、高 114 mm、深 79 mm，重量 105 g；35 mm DIN 导轨安装；紧凑双口结构，适合狭电控柜。

电口接收双绞线以太网帧，交换芯片存储转发至光口，光模块经单模 SC 发送 100 Mbit/s 光信号；反向同理，实现铜缆与单模光纤物理层互联。

安装在 35 mm DIN 导轨，电源用 9.6 至 32 VDC 工业电源并留余量；SC 光纤插入前清洁端面，单模跳线波长与预算匹配；避免强电磁源直接贴近未屏蔽端口。

该型号为非网管，不支持 VLAN、环网协议和远程诊断；单模光口不得与多模跳线混用；宽温环境仍应保持通风，端子紧固防止接触不良。
