VLB20120 为 Schenck Process 称重与限位监视现场单元，在 DISOCONT 系统中也可作为现场总线控制单位使用；部分工控渠道资料将其列为振动限值/皮带秤安全模块。

该设备用于 Schenck 配料、皮带秤、失重秤及过程称重系统，接收限位开关、称重状态或振动/不稳定信号，经逻辑判断后输出报警、停机或总线状态。作为 DISOCONT 现场单元时，它承担现场通信、参数交换与远程诊断；作为限位安全模块时，它保护称重传感器、料斗与给料机免受冲击、超载或不稳定运行影响。

现场单元版本支持 24 伏直流或交流宽电压供电，部分现场箱版本标注直流 24 伏至 300 伏±15%，交流 110-230 伏、47-63 赫兹。功耗依配置约数瓦。通信采用现场总线或本地总线，波特率依系统软件配置。限位安全模块版本典型采用 24 伏直流输入，接收 NO/NC 限位开关或二进制振动状态，输出继电器报警。

支持称重系统限值监视、皮带秤不稳定判定、料斗超载保护。可接入 PLC 或 DCS 报警链，也可通过现场总线与 DISOCONT 主机通信。继电器输出可用于声光报警、设备联锁和紧急停料。现场单元带通信指示灯、薄膜键盘或总线状态显示。

石灰石脱硫料斗秤状态监视，球磨机给料皮带秤保护，失重喂料系统限值管理，工厂配料系统现场总线控制，防爆区域可使用经认证的 Zone 22 现场单元版本。

供电：现场箱版本直流 24 伏典型，宽压版本按订货规格执行。输入：限位开关、称重状态、二进制振动信号。输出：继电器报警、PLC 联锁信号、现场总线状态字。防护：现场箱版本可达 IP65，机柜模块版本按控制柜环境安装。温度：常规工业版本约 -20 至 50 摄氏度，储存温度按器件规格放宽。

现场箱外壳采用玻璃纤维增强聚酯或不锈钢防护结构，机柜模块采用金属/阻燃塑料壳体。端子采用菲尼克斯等工业接线端子，内部为印制板、继电器与总线驱动元件。

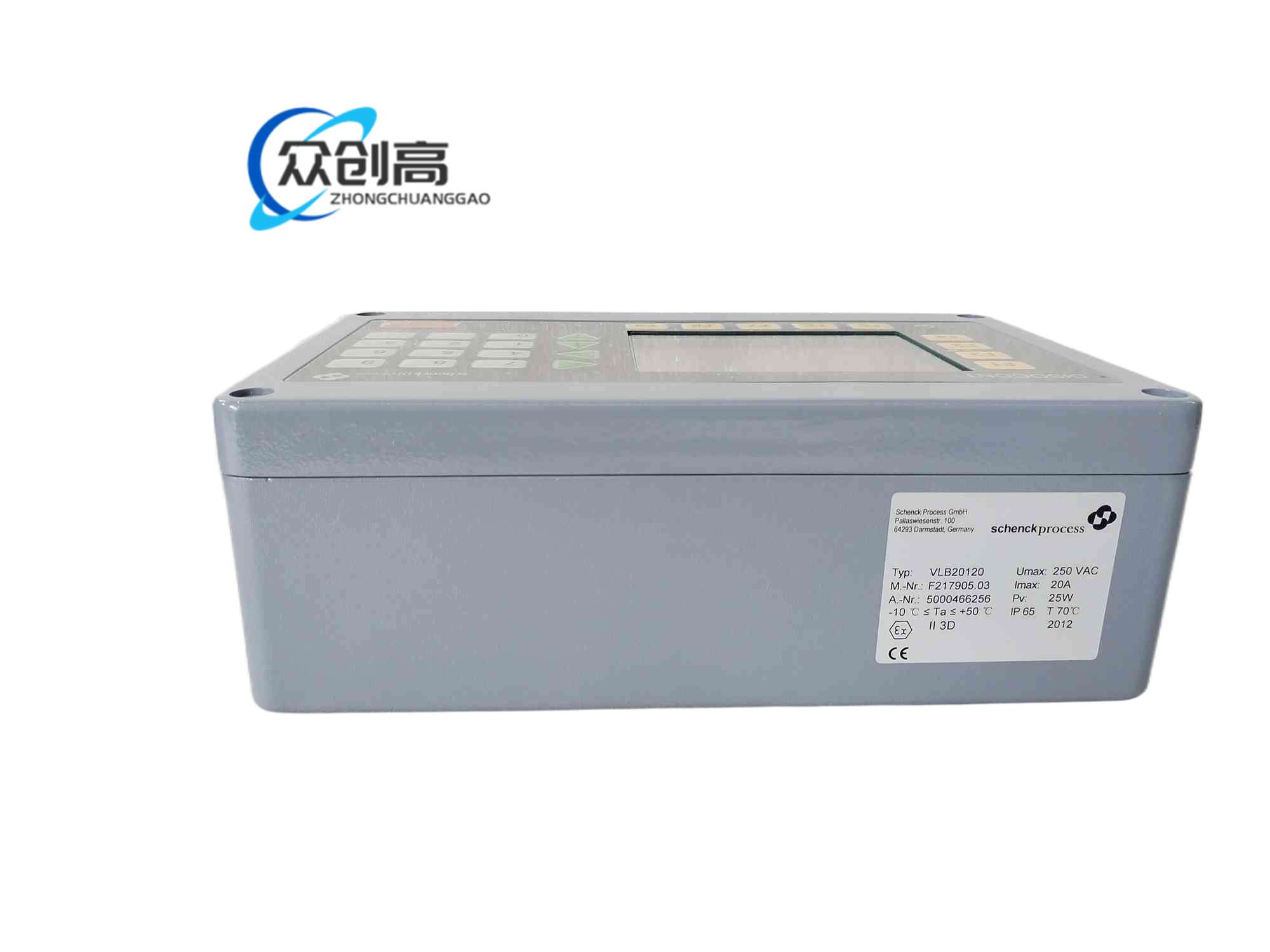

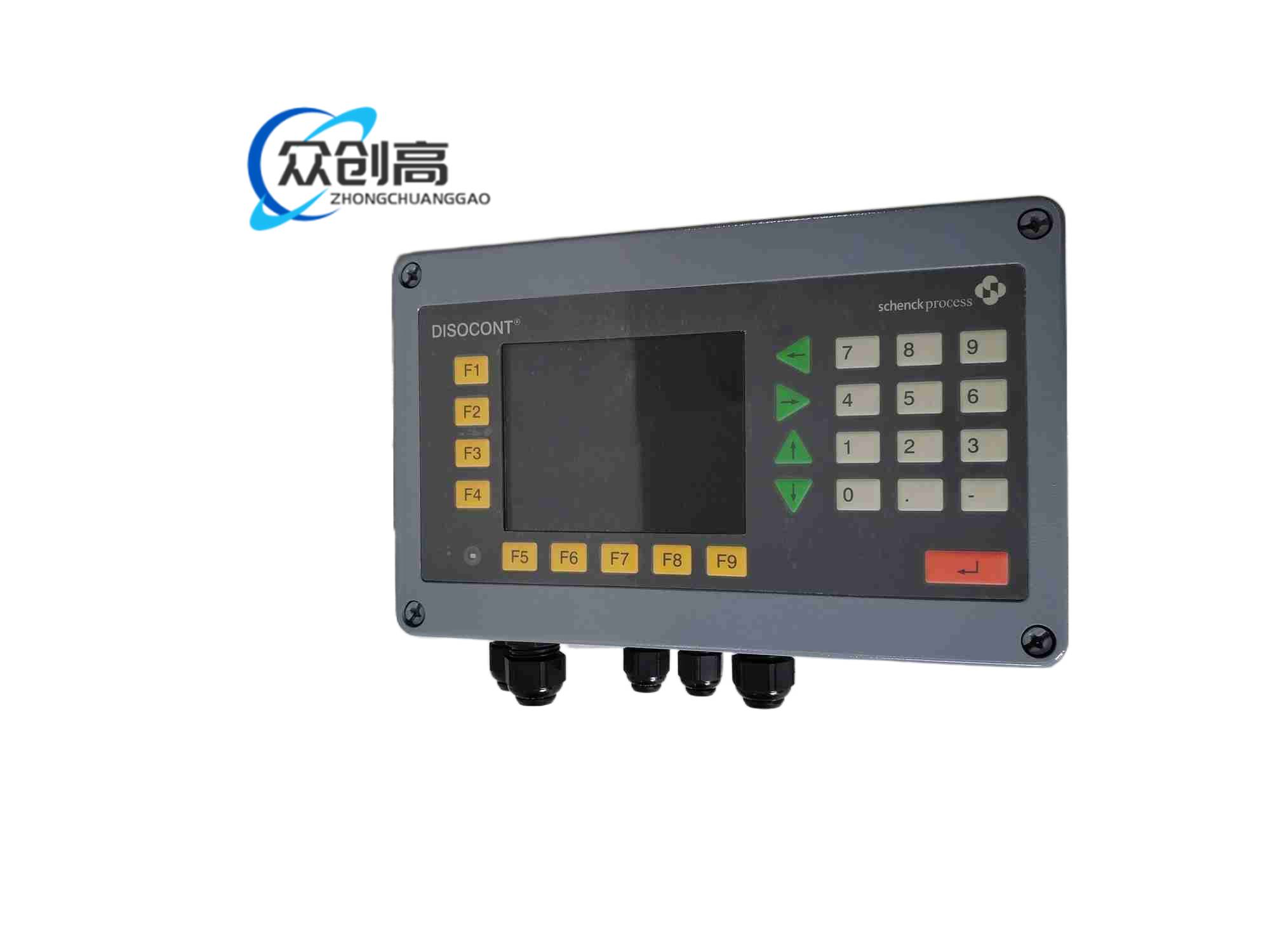

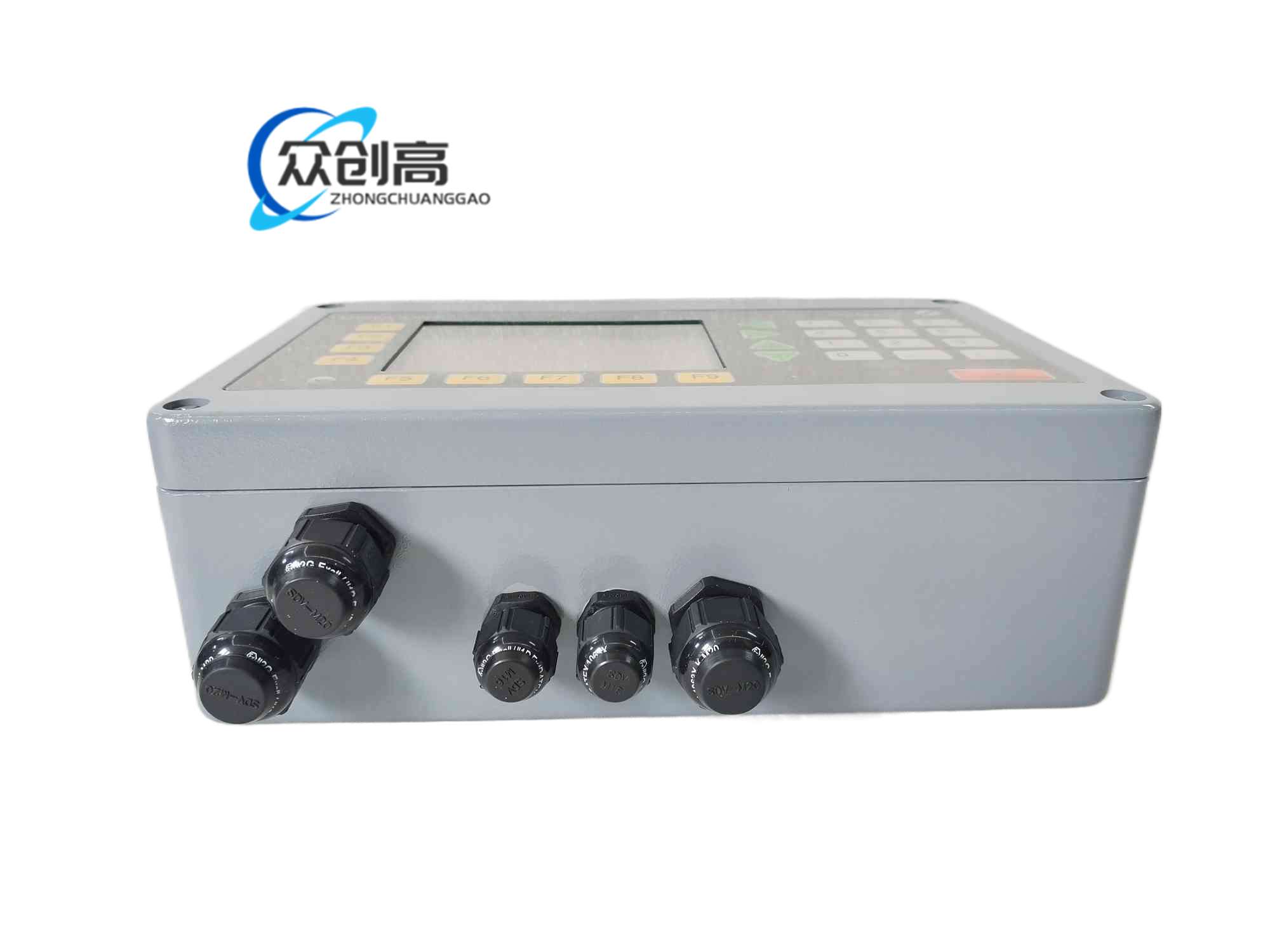

现场箱版本为独立密封箱体，带薄膜键盘、状态灯、总线接头与电源端子。机柜模块版本为 DIN 导轨或机柜安装单元，正面设状态指示，侧面设总线与电源接口。限位安全版本以输入隔离、继电器输出和阈值设定为核心。

称重传感器或限位开关信号进入单元后，经隔离、滤波与阈值比较，判断是否超程、失稳或振动异常。达到预设限值后触发继电器或总线报警字，向上位系统发送状态，对给料机、皮带机或料斗执行降载、停机、解锁等保护逻辑。

现场箱安装在称重平台附近干燥、少振动处，防爆区使用对应防爆版本并固定安装，不得带电插拔。机柜模块采用 DIN 导轨，24 伏电源使用稳压电源，信号屏蔽层接接地排。继电器输出按 PLC 报警/ESD 程序核对 NO/NC 触点。总线电缆使用屏蔽双绞，终端电阻按系统拓扑设置。

阈值设置过低会产生误报，过高会失去保护意义，投运前按工艺载荷整定。上电后手动测试报警灯与继电器动作。NO/NC 接线必须与 PLC 逻辑一致。防爆版本在潜在爆炸环境只允许使用指定 Zone 22 型号并牢固安装。屏蔽层避免多点接地，防止地环流干扰称重信号。
