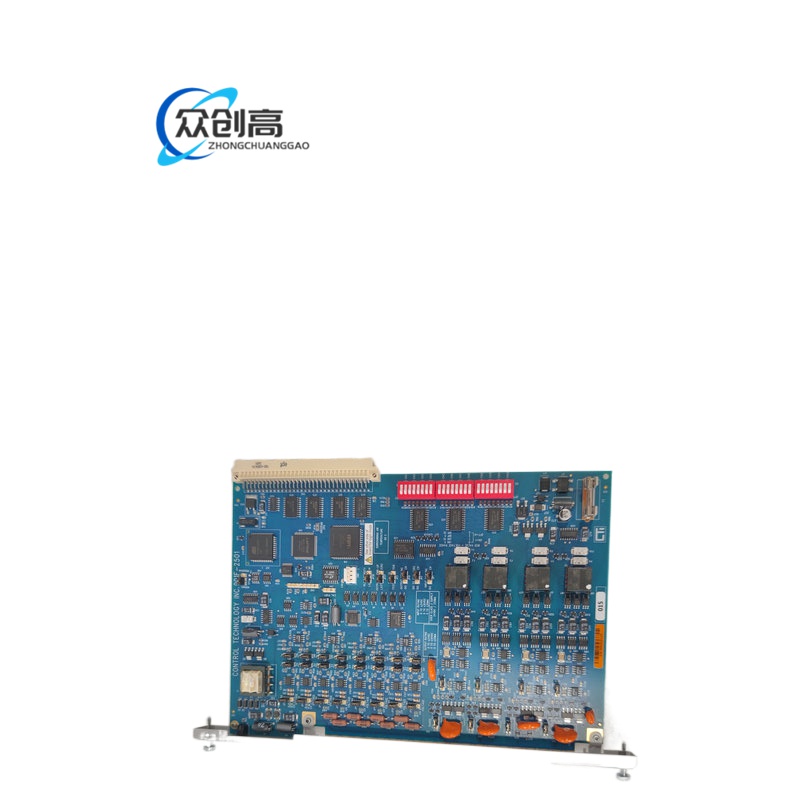

CTI 2501模拟量输入／输出模块，八通道模拟输入、四通道模拟输出，属于CTI 2500系列兼容SIMATIC 505的I/O模块。

该模块用于PLC过程信号采集与模拟执行机构控制，可直接替换部分Siemens 505模拟量模块，在过程控制、温度、压力、流量、液位和阀门控制中完成电压／电流信号转换。

8路模拟输入、4路模拟输出；输入支持0–5V、0–10V、0–20mA、4–20mA及单／双极性±10V；输出同样支持上述电压电流范围并可同通道电压电流并行；背板5VDC供电，资料典型功耗约3W或300mA级，以具体基架与通道配置为准；单槽宽度，适配2500系列基架。

每通道独立量程选择；输入与输出通道间、通道与背板间隔离；支持全输入＋输出模式或纯输入监测模式；内置超量程检测、输出短路保护；可直接替换legacy模块而减少重新布线。

过程自动化模拟采集、注塑与挤出温度控制、泵站压力调节、锅炉风量水流量控制、实验室与工厂DCS/PLC混合模拟节点。

全通道更新约6ms；资料列12位或按配置模式提供更高分辨率版本，具体以模块DIP与固件为准；通道至背板隔离1500VDC，输出通道间隔离1500VDC；工作温度公开资料有-10℃至60℃、-20℃至70℃等不同版本，安装以所购批次手册为准。

前盖为阻燃ABS工业塑料，内部为FR4多层印制板、工业级模数器件、光耦与隔离电源组件，端子连接器采用镀锡铜螺丝端子或配套可拆卸连接器。

单槽2500系列插卡结构，前面板标识通道与DIP开关，后部为背板总线与现场端子；可与其他数字、通信模块共架扩展。

现场传感器电压／电流进入隔离输入电路，经模数转换后送PLC；PLC输出数字量经数模转换、隔离与驱动后生成电压或电流信号控制阀门、变频与执行器。

装入2500系列基架对应槽位，使用厂家指定可拆卸端子；信号线选用屏蔽双绞线并单点接地；模拟与数字走线分开，避免与变频器输出并行长距离敷设。

上电前核对每个通道DIP量程，避免4–20mA传感器接入电压模式造成读数异常；输出带感性负载需加续流或隔离；模块故障通过前面板LED与PLC诊断字排查，更换时先断电再拔端子。
