产品名称
CAN 300 PRO 通讯模块（用于 Siemens S7-300）
产品简介

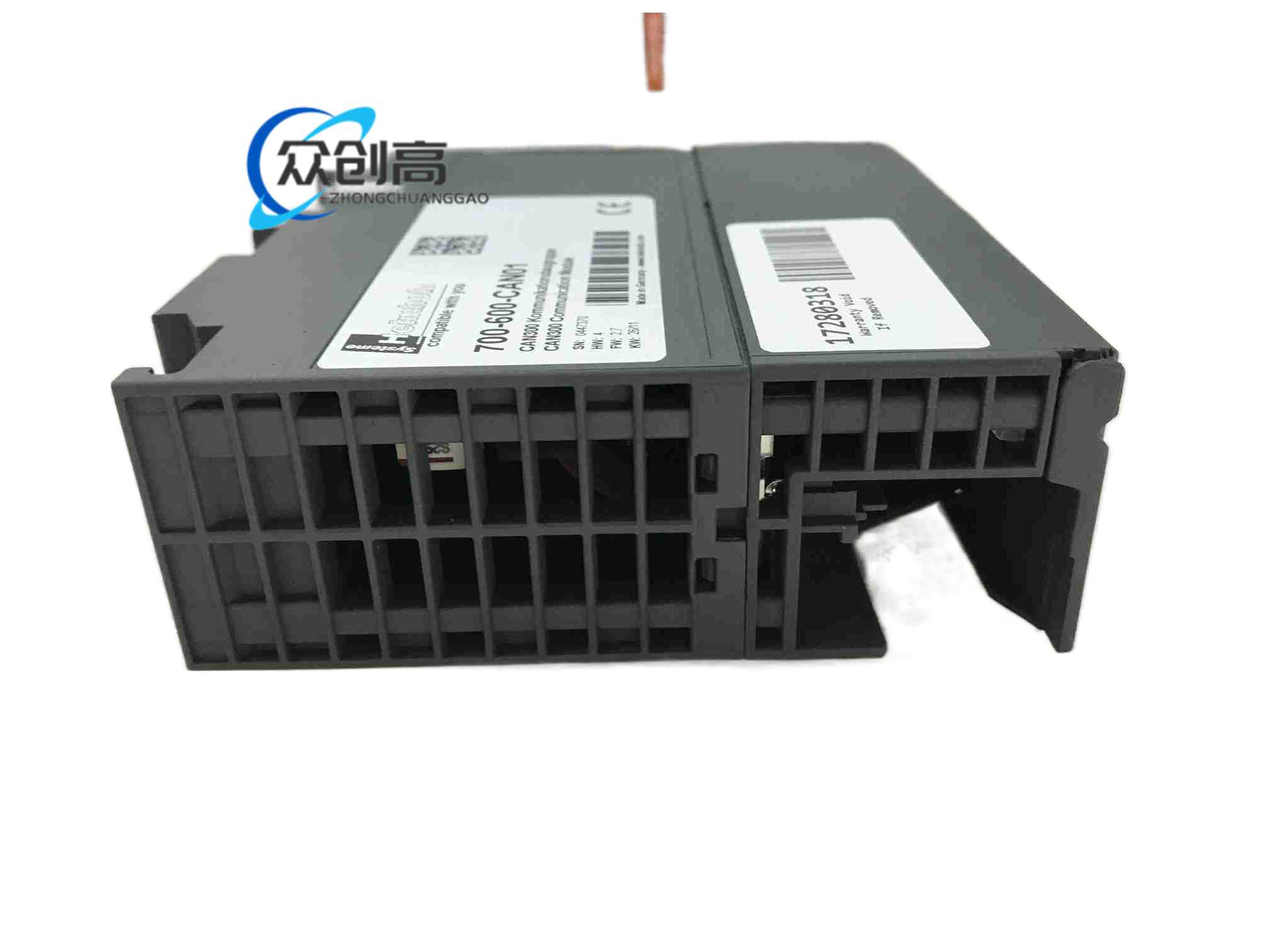

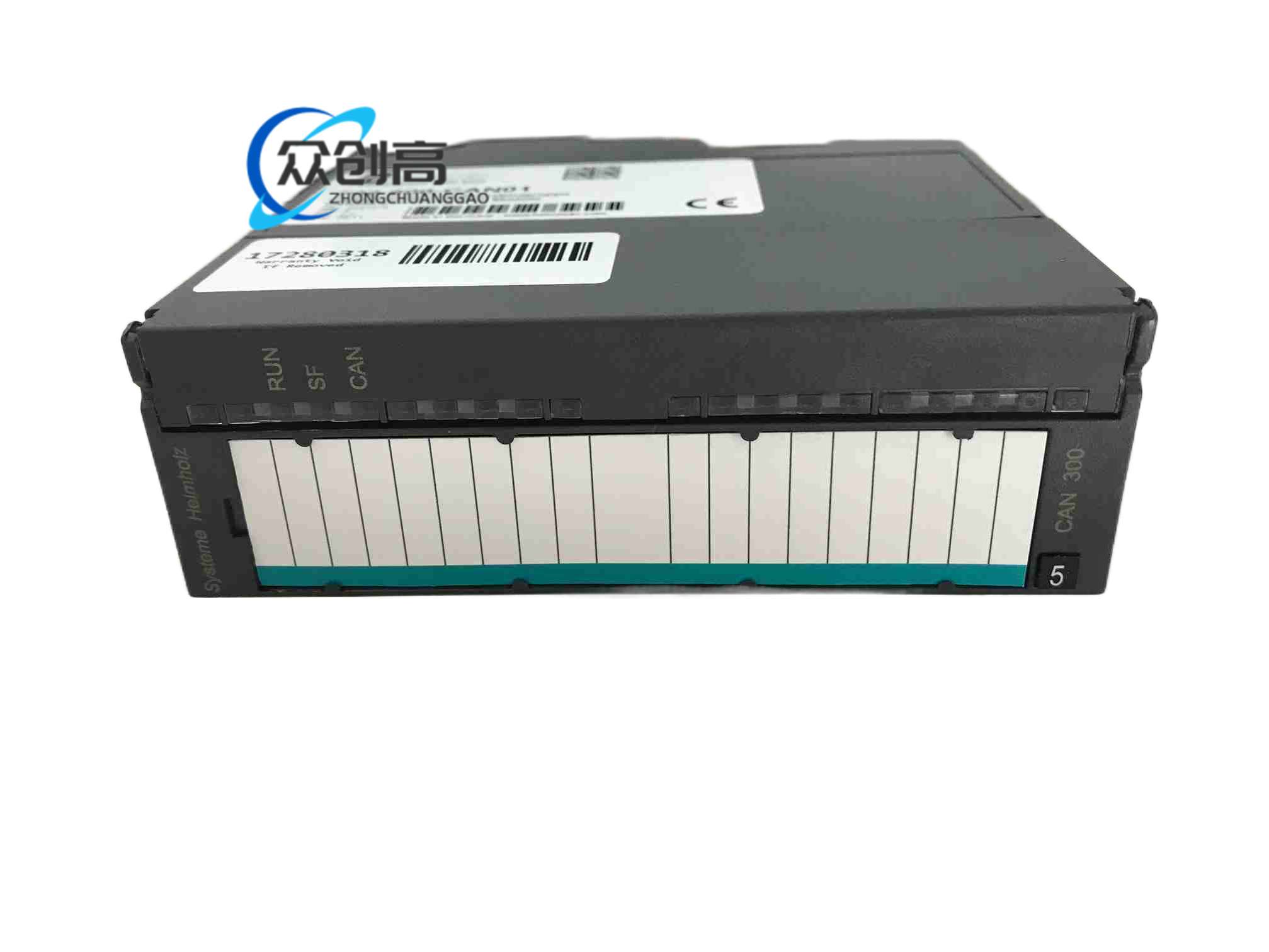

700-600-CAN01 是德国 Helmholz 公司 CAN 300 PRO 系列的通讯模块，可直接插入西门子 SIMATIC S7-300 或 ET 200M 机架的背板总线插槽，将 CAN / CANopen / SAE J1939 / DeviceNet 现场总线网络无缝集成到 S7-300 PLC 平台，无需外部网关。
技术规格
- 背板接口：SIMATIC S7-300 / ET 200M 背板总线
- 现场总线接口：SUB-D 9 针公头连接器（CiA 引脚分配）
- 支持协议：CAN 2.0A/B、CANopen 主站/从站、SAE J1939、DeviceNet 从站
- 波特率：10 kbit/s 至 1 Mbit/s（软件可配置）
- 电气隔离：CAN 总线与 S7 背板总线间 500 V DC 电气隔离
- 电流消耗：最大 160 mA（取自 S7 背板 5 V 电源）
- 工作状态指示：模块状态（RUN/ERR）LED、CAN 发送/接收活动 LED
- 配置软件：CAN-Param 配置工具 / STEP 7 / TIA Portal 功能块
功能特点
- 16 个自由可配置定时器，每个可触发自由可编程的 CAN 报文，便于实现驱动与伺服系统的同步协议
- DIP 开关用于设置波特率与站地址，简化调试
- 可选微型存储卡（Micro Memory Card）保存项目，便于维护时快速更换模块
- USB 接口用于参数化与诊断
- 全面的 CAN 总线诊断功能
- 扩展工作环境温度范围
应用场景
S7-300 中央控制器或扩展单元中连接 CAN 站点；电机控制 CANopen 应用；SAE J1939 协议数据处理；驱动与伺服系统的同步通讯。
安装要求
- 插入 S7-300 标准导轨上的机架插槽
- 首次使用时需在 PLC 中加载数据处理功能块
使用注意事项
- 调试时注意 DIP 开关设置的波特率与站地址须与网络匹配
- 确保 CAN 总线与背板总线间的隔离保护到位
