产品名称

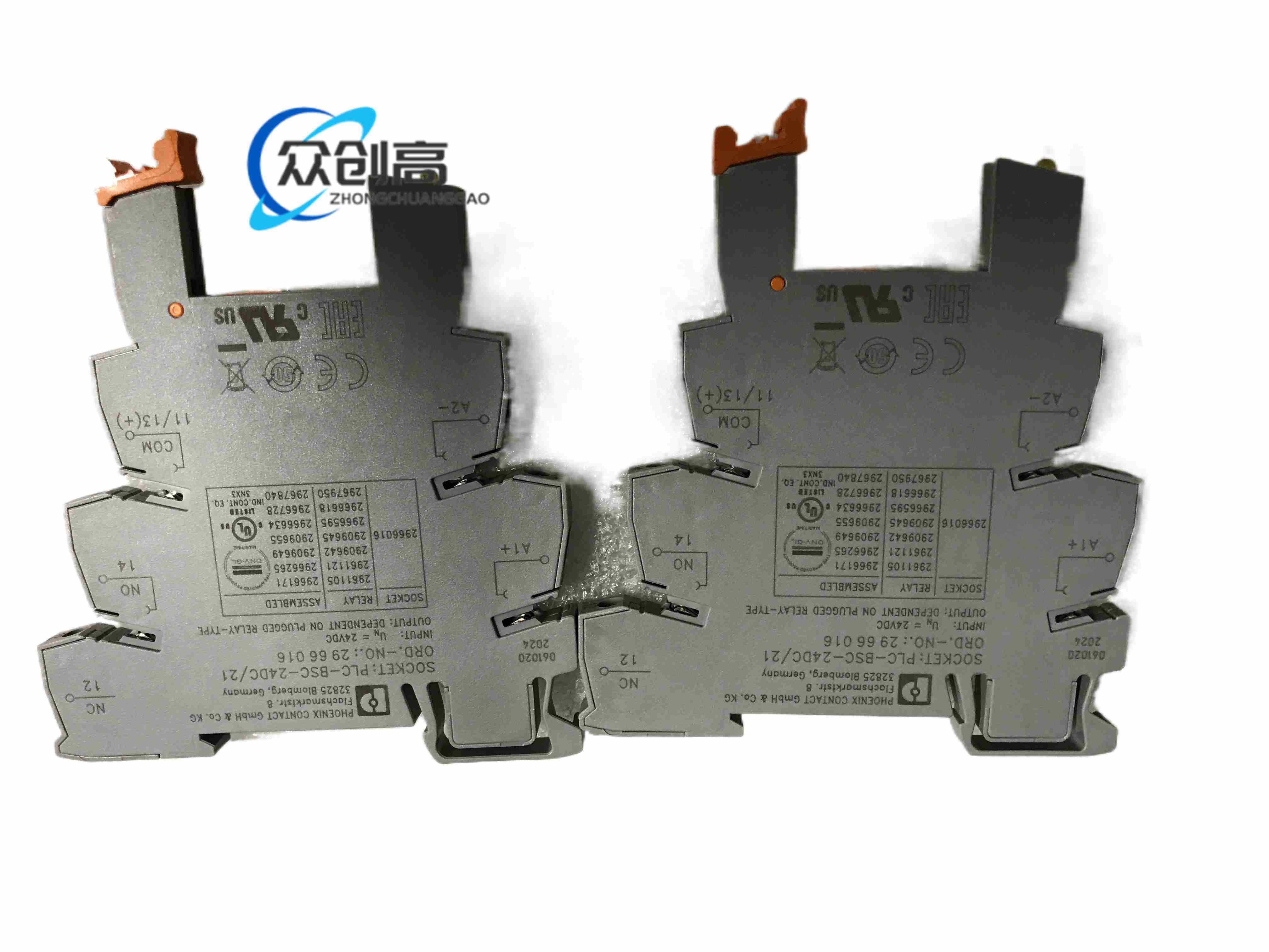

PLC-INTERFACE 基础继电器底座/插接端子座

产品简介

这是菲尼克斯 PLC 接口系列中的 6.2 mm 窄体底座，本身不含继电器，需要与对应的插装式电磁继电器或固态继电器配合使用，用于 PLC 输出信号与负载之间的隔离和放大。

技术规格

订货号：2966016

输入标称电压：24 VDC

接点形式：1 组转换触点

连接方式：螺钉连接

剥线长度：8 mm

螺丝规格：M3

拧紧扭矩：0.6 至 0.8 Nm

适用导线：0.14 至 2.5 mm²

宽度：6.2 mm

高度：80 mm

深度：94 mm

颜色：灰色 RAL 7042

防护/阻燃：外壳符合 UL 94 V0

功能特点

内置续流二极管和极性保护二极管

带状态指示 LED

支持 DIN 导轨 NS 35/7.5 安装

可零间距并排安装

适配插装式继电器或固态继电器模块

应用场景

PLC 数字量输出隔离

小功率负载驱动

控制接触器、电磁阀、指示灯

配电盘和自动控制柜

安装要求

安装在 35 mm 标准 DIN 导轨上

安装位置不限

继电器或固态继电器模块需单独选配

螺钉连接需按规范扭矩紧固

使用注意事项

本产品不是完整继电器，必须搭配对应插装继电器或固态继电器

输入侧 24 VDC 为底座前端电路电压，不等于插装继电器线圈电压

高海拔、盐雾、腐蚀性气体环境需核对认证和材料适应性

强干扰场合应按系统要求增加浪涌和 EMC 防护
