激光测距传感器

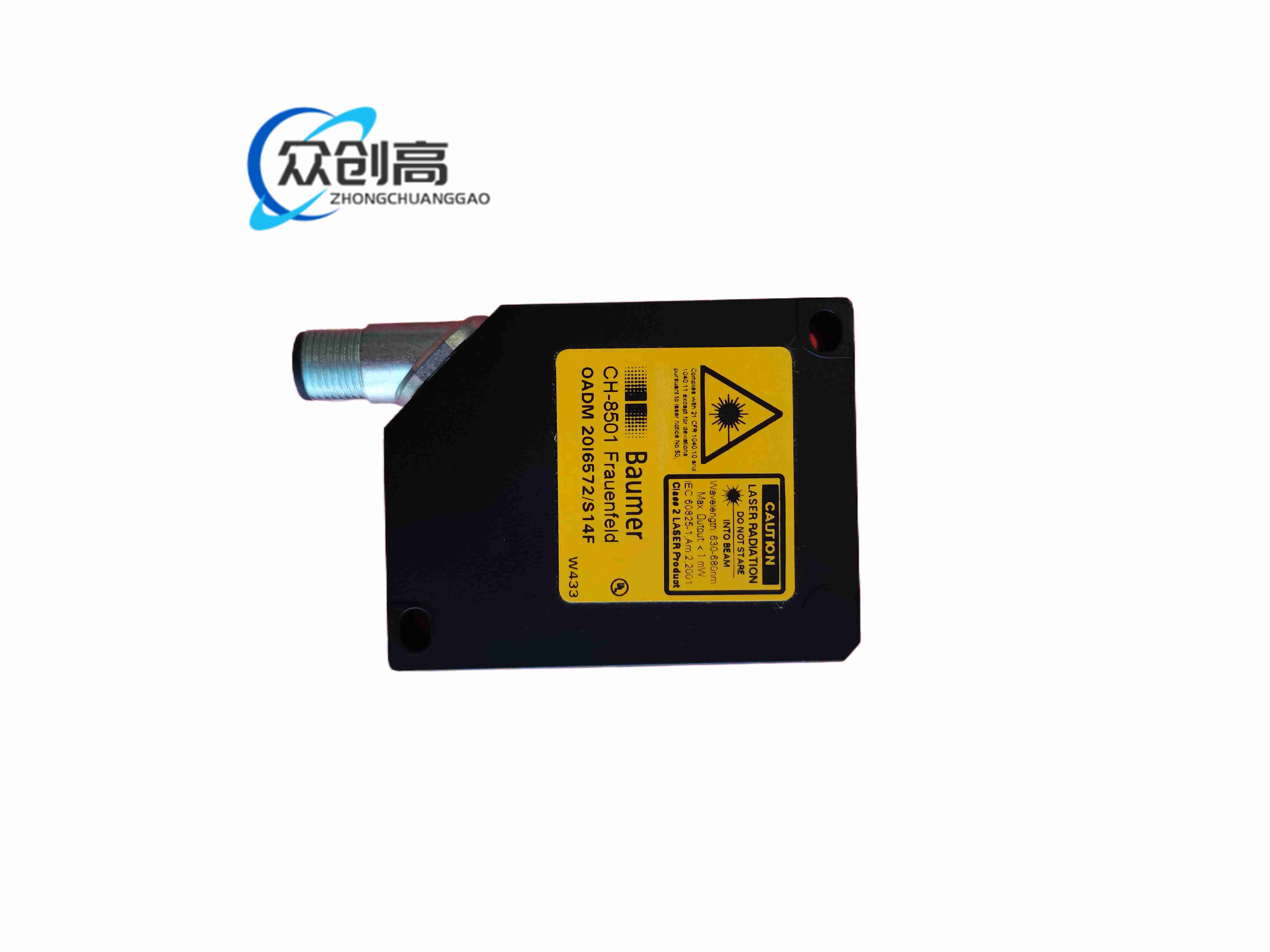

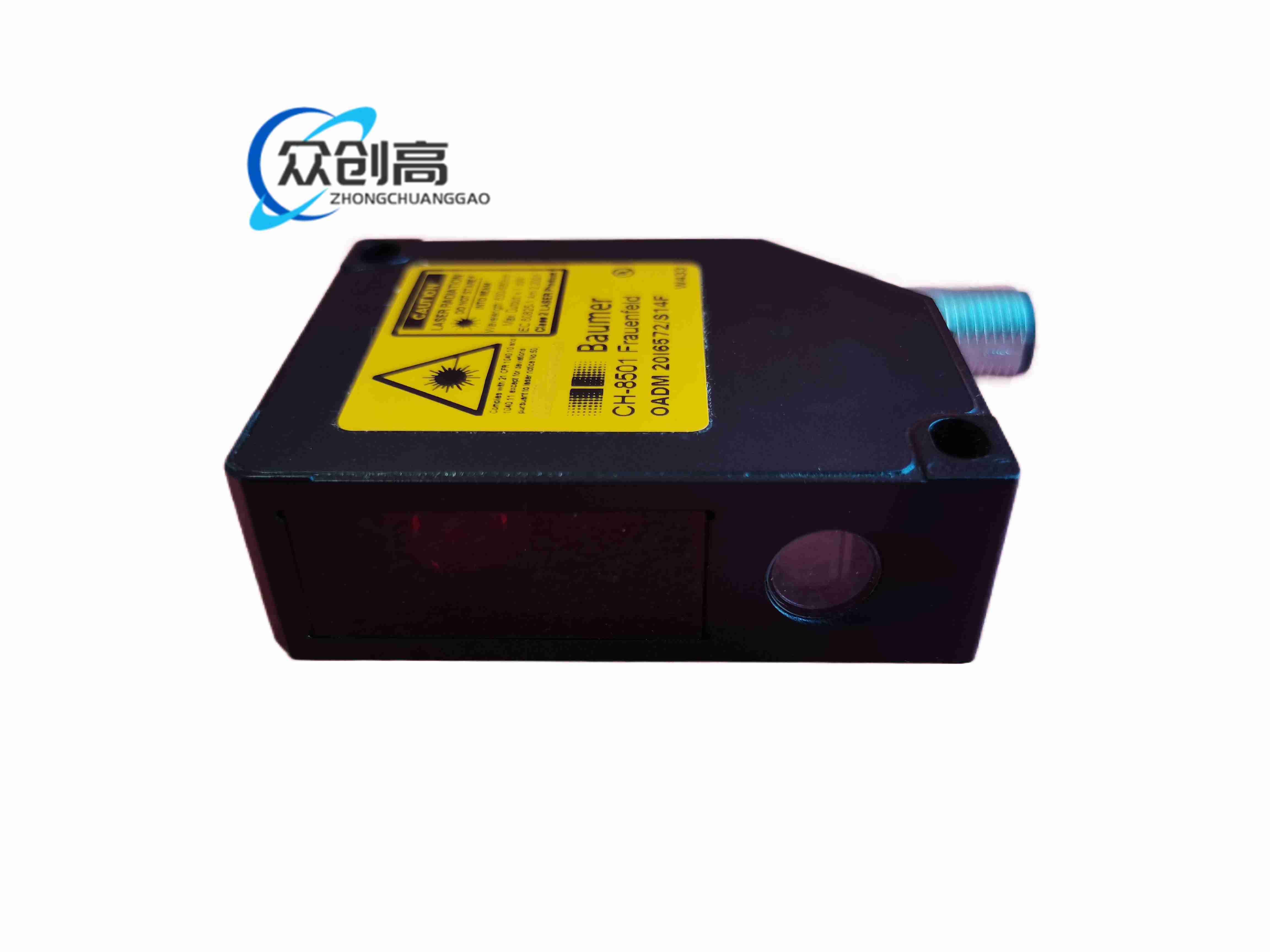

堡盟 OADM 20I6572/S14F 是一款工业级激光距离传感器，用于非接触式测量目标物体距离，适合精密定位和尺寸检测。

型号：OADM 20I6572/S14F

测量范围：50 至 300 mm

分辨率：约 0.01 至 0.33 mm，依量程而定

响应时间：约 0.9 ms

光源：脉冲红色激光二极管

波长：650 nm

供电：12 至 28 VDC

输出：4 至 20 mA 和 0 至 10 V

输出电流：小于 100 mA

接口：M12 8 针可旋转连接器

高精度非接触测距

模拟电流/电压双输出

Teach-in 示教调节

短路保护

反接保护

绿色电源指示

机器人定位

光伏板尺寸测量

实验室设备

特殊设备监测

工厂自动化检测

防护等级：IP67

工作温度：0 至 50 摄氏度，部分资料为 -20 至 50 摄氏度

线性误差：低于 0.03% 满量程

外壳：压铸锌

尺寸：约 65 × 20.6 × 50 mm

前光学窗：玻璃

压铸锌外壳

玻璃前透镜

M12 工业连接器

内部激光发射/接收组件

PCB 与模拟信号处理电路

矩形紧凑外壳

线光束

前面光学窗口

M12 连接器可旋转安装

DIN 导轨或支架安装依附件而定

传感器发射激光束到目标物体，接收反射光后根据飞行时间或三角测量原理计算距离，并将结果转换为 4 至 20 mA 或 0 至 10 V 模拟量输出。

安装面应稳固，避免振动导致测量漂移

镜头保持清洁

避免强反射或透明表面造成误测

M12 电缆应使用屏蔽工业线缆

禁止直视激光束

避免水雾、油膜、粉尘遮挡镜头

强背景光环境需做遮光处理

测量透明、镜面或小目标物体时需先实测验证
