W24 系列对射式光电传感器

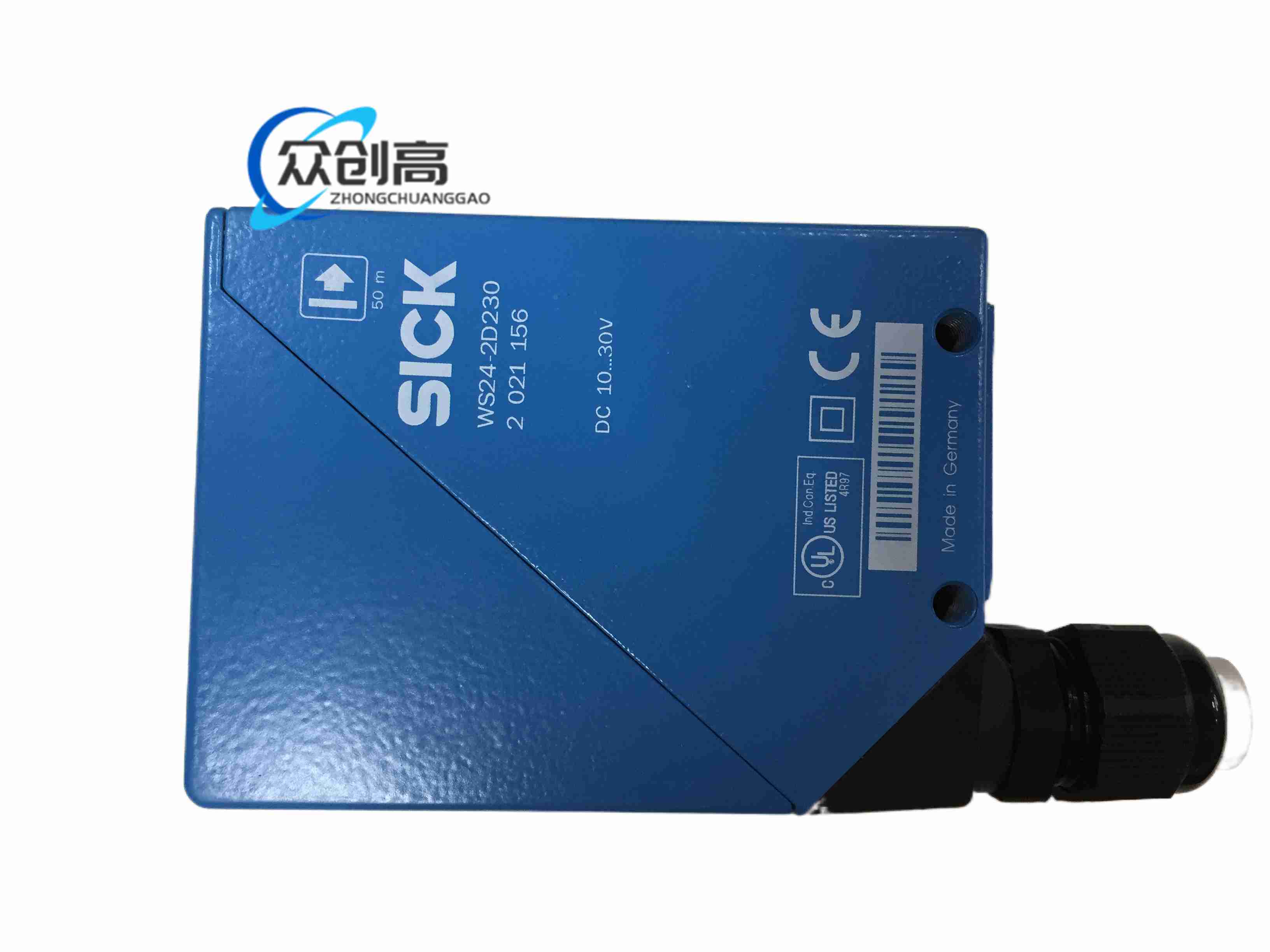

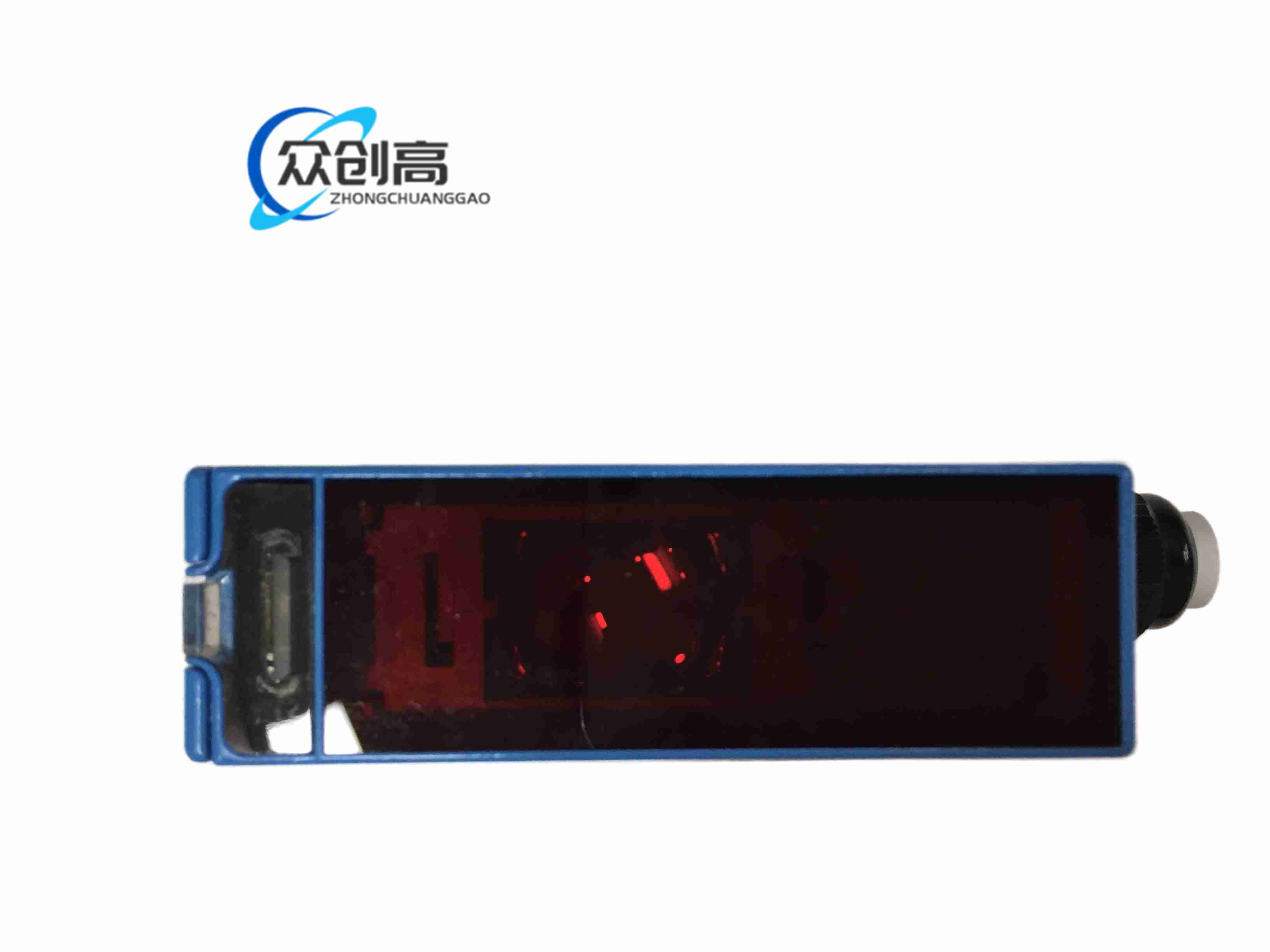

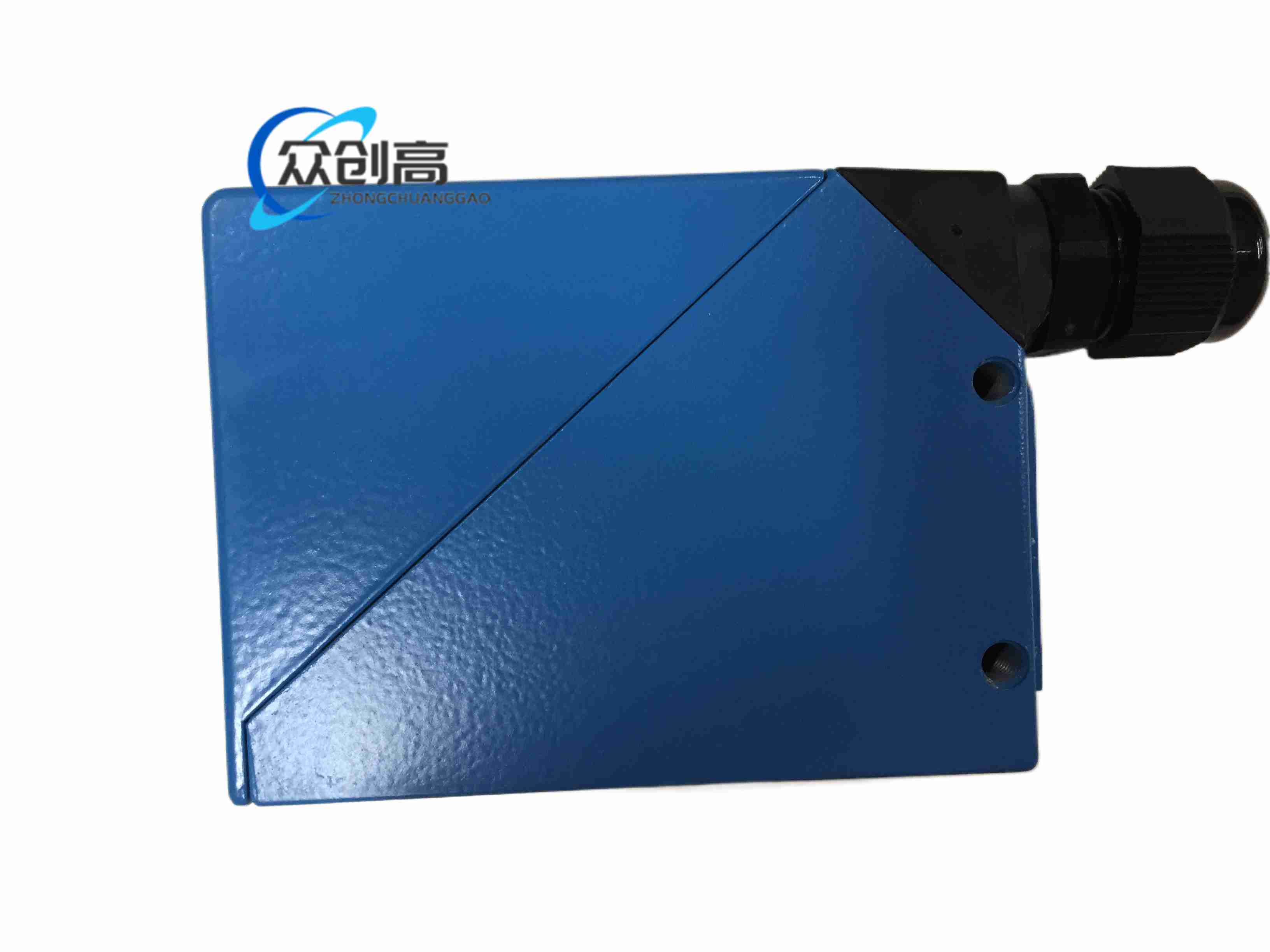

由发射器 WS24-2D230 与接收器 WE24-2B230 组成，用于对射检测物体有无，适用于远距离、强灰尘、高环境要求场合。

检测距离 0 至 60 m

感应距离 0 至 50 m

光源为可见红光 LED

光点直径约 700 mm（50 m 处）

工作电压 10 至 30 V DC

输出 NPN 或 PNP，明通/暗通可选

最大输出电流 100 mA

响应时间 ≤ 500 μs

开关频率 1000 Hz

防护等级 IP67

重量约 660 g

电位计调节灵敏度

明/暗切换可选择

具备反接、过流、短路保护

测试输入端可关闭发射器

接收角度约 2.5°

外壳为压铸锌金属

光学窗口为 PMMA 塑料

物流输送线物体检测

包装机械

立体仓库入口检测

户外或高粉尘环境检测

大型设备安全防护区检测

发射器与接收器必须精确对光

使用 M16 电缆引入孔接线

安装面应稳固，避免振动导致光轴偏移

强反射背景可能造成误动作

镜片污染会降低检测距离

低温至 -40 ℃、高温至 +60 ℃范围内使用

避免强光直射接收器
