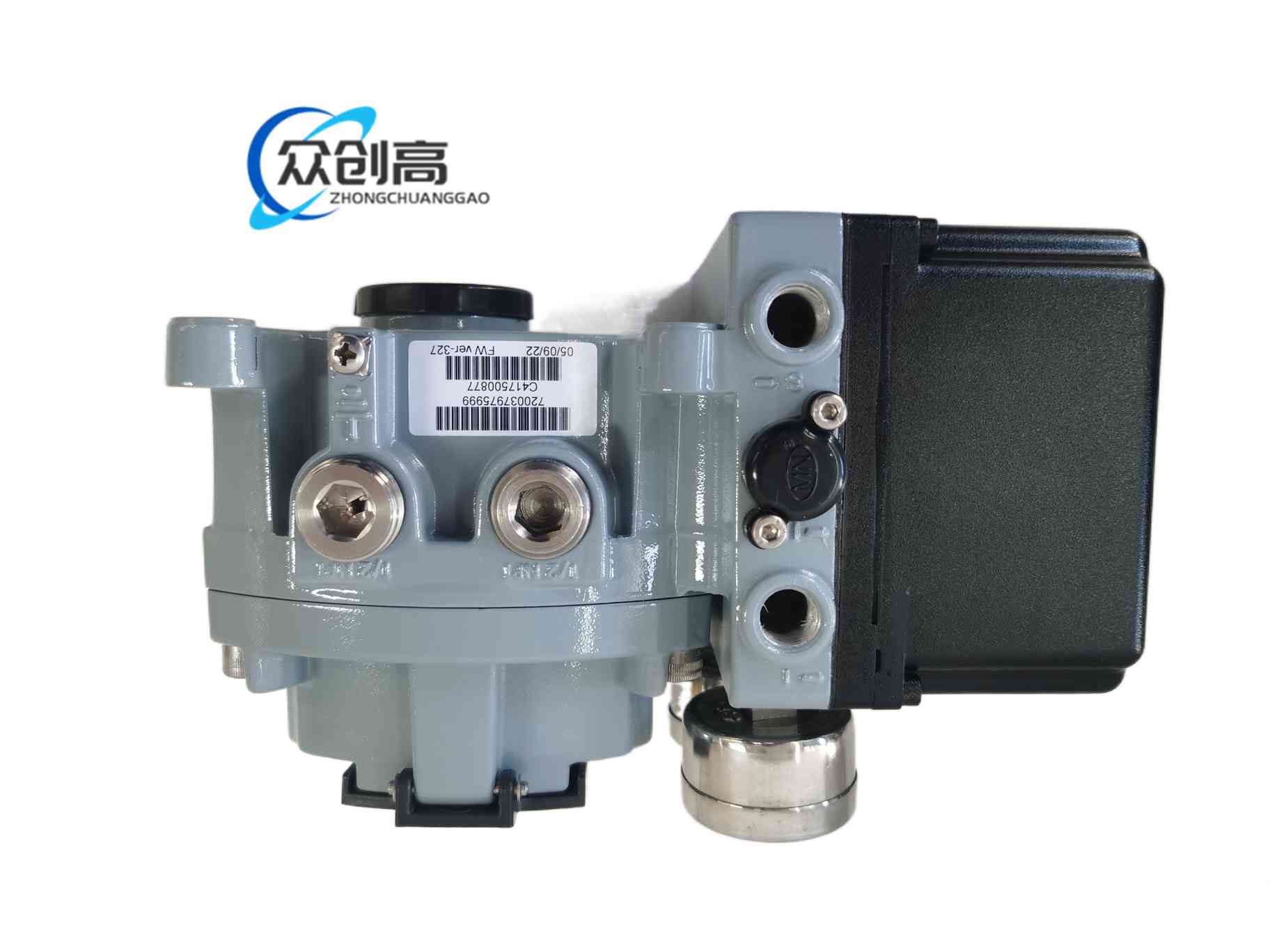

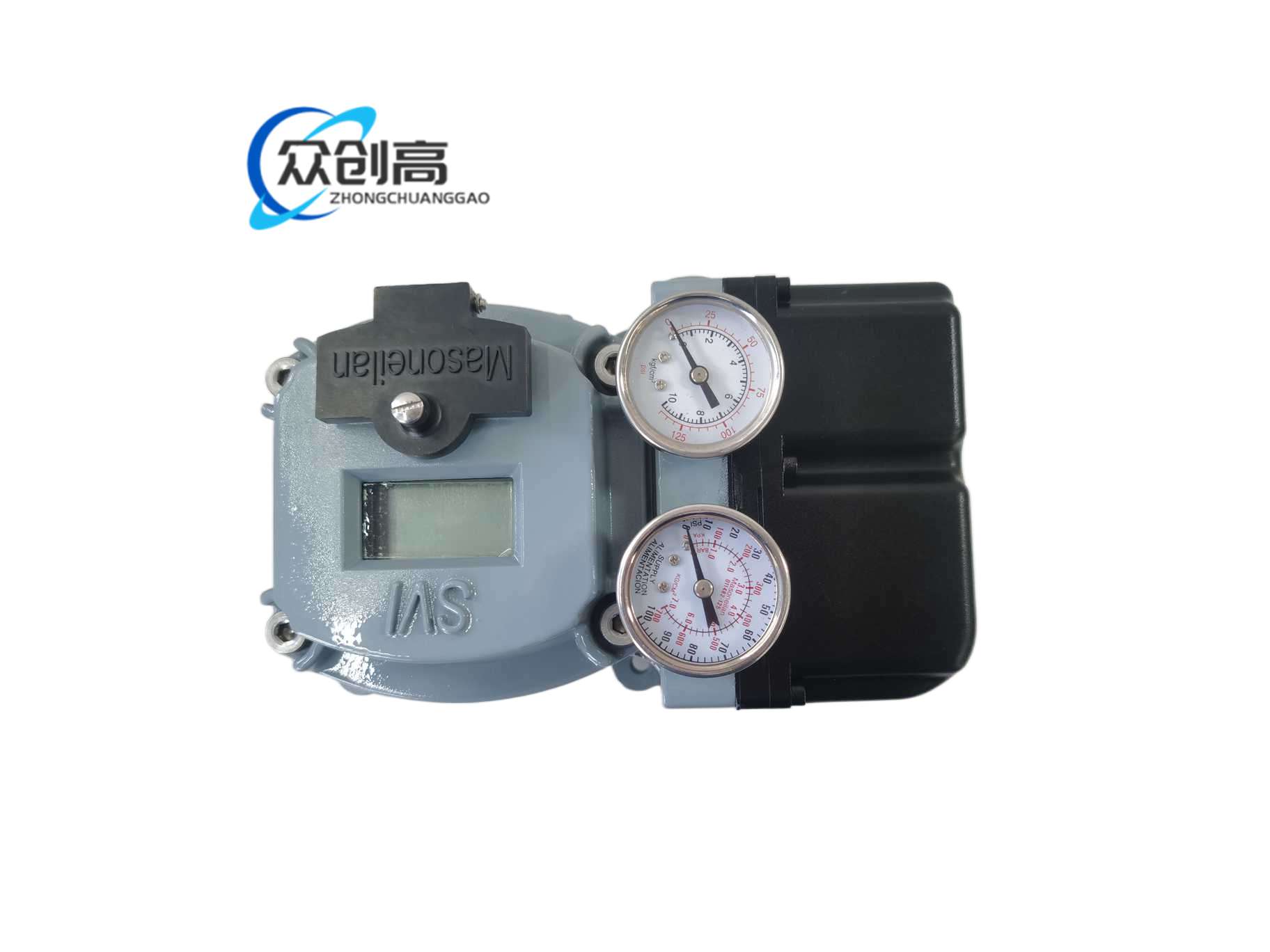

产品名称：SVI II AP智能数字阀门定位器

产品简介：SVI2-21123121属于Masoneilan SVI II AP系列，是基于32位微处理器的两线制4—20mA智能电气阀门定位器，用于线性或角行程气动执行机构，兼顾精确定位、自动整定和阀门健康诊断。

技术规格：输入信号4—20mA并叠加HART 5/7；回路取电典型9VDC@20mA；气源1.4—7bar，双作用高气源版本可到10.3bar；线性行程资料覆盖约6—150mm，角行程约30—90°或18—140°依套件而定；精度约±0.5%满行程。

功能特点：非接触霍尔传感；自动零点量程、自动PID整定；阀门特征支持线性、等百分比、快开及自定义凸轮；具备阀门签名、摩擦与死区评估、部分行程测试、在线/离线诊断；可选本地液晶和两路固态报警开关。

性能参数：稳态耗气低于约5scfh；双作用高流量版本资料可到约280SLPM@30psi；环境温度为-40℃至+85℃，低温选项到-50℃；防护IP66/NEMA 4X；认证可包括ATEX、IECEx、FM、CSA及SIL相关等级，具体以铭牌为准。

材质构成：标准外壳为低铜铝合金并做环氧/聚氨酯防腐涂层，可选316L不锈钢；内部传感与气路件采用不锈钢、PPS、Ryton等材料；电气接口提供1/2NPT、M20×1.5等选项。

结构特征：模块化电子、I/P、压电先导和气路放大结构；霍尔传感器无机械接触磨损；NAMUR标准安装支件适配直行程和旋转执行机构；可选远程位置传感器套件。

工作原理：定位器将4—20mA设定值与实际阀位进行比较，微处理器输出控制压电或电磁先导，调节进入单作用/双作用气动执行机构的压力，使阀杆或转轴达到目标位置；HART通信上传行程、摩擦力、气源、循环次数和诊断事件。

应用场景：油气管道、炼厂蒸馏、化工投料、电厂蒸汽控制、海上平台、压缩机防喘及老旧气动定位器智能化改造。

安装要求：使用NAMUR 1或厂家适配支架，保证反馈杠杆、销轴和执行机构行程几何正确；仪表空气经过滤减压并达到露点和洁净度要求；4—20mA使用屏蔽电缆，本安系统配安全栅，隔爆系统按区域使用合格密封接头。

使用注意事项：开机前确认单/双作用、故障安全方向和气源压力；用HART 375/475或Masoneilan/ValVue类工具完成SmartCal或自动整定；防爆区域开盖前核对Ex标签与作业许可；定期做部分行程测试和签名测试，发现摩擦、死区异常及时校验执行机构。
