产品名称

直流屏开关量监控单元

产品简介

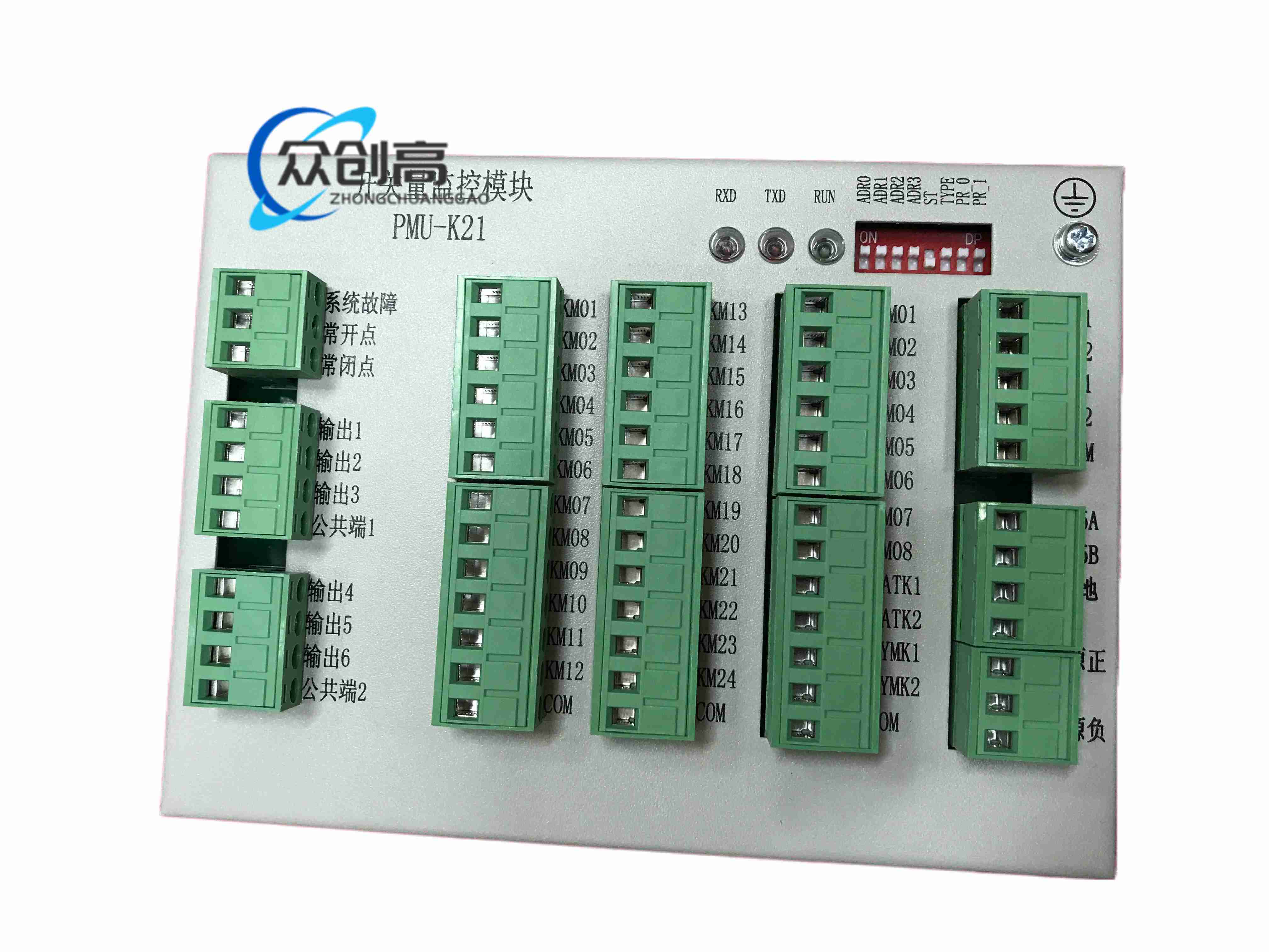

PMU-K2 是直流屏或电力屏用开关量采集与输出单元，用于监测断路器跳闸、熔断器熔断、绝缘继电器动作等状态，并通过 RS485 与系统监控模块通信。

技术规格

供电电源：85 至 320 VDC，176 至 264 VAC

额定功耗：≤10 W

工作温度：-5 至 40 ℃

海拔：≤2500 m

开关量输入：40 路无源接点

结点输出：7 路

系统故障输出：1 常开 + 1 常闭

干结点输出：6 路常开

通信接口：RS485

绝缘强度：通信口对机壳 500 VAC/1 min，其他端口对机壳 2000 VAC/1 min

功能特点

可设置开关量输入为常开或常闭

采集控母开关、合母开关、电池开关、熔断器、绝缘继电器等状态

提供系统故障接点和通用干结点输出

通过 RS485 上传状态给监控模块

采用单片机实现状态采集和通信

应用场景

直流屏系统

电力屏监控

变电站辅助电源系统

蓄电池组监控

工业配电监控系统

安装要求

安装在直流屏内合适导轨或安装板上

RS485 总线需正确接 A/B/地

强电端子和弱电通信线应保持距离

输入公共点接线必须按图纸确认

使用注意事项

输入为无源接点，不可直接送入交流或直流电源

干结点容量通常为 2 A/220 V，超规格需加中间继电器

SW1 拨码会改变全部输入点的常开/常闭解释方式

通信地址冲突会导致监控主机读数异常
