BECKHOFF CX1500-M310，CX系统PROFIBUS DP主站现场总线模块。

该模块为Beckhoff CX嵌入式PC提供PROFIBUS主站能力，用于连接分布式I/O、总线耦合器、驱动技术与第三方PROFIBUS从站，适合既有PROFIBUS现场网与基于PC控制并存的系统。

现场总线PROFIBUS DP、DP-V1、DP-V2（MC）；速率9.6kbaud至12Mbaud；总线接口1个9针D-sub母座；最多125个从站，每从站最大244字节输入与244字节输出参数／配置／诊断数据；与CPU通过PC/104类ISA接口、2kByte DPRAM连接；最大功耗1.8W。

每个从站可设独立DP周期；错误管理按用户自由组态；可与另一PROFIBUS主站、CANopen主站等并行组成多总线网关；通过TwinCAT System Manager扫描、组态与诊断；支持严格确定性数据传输。

CX控制器接入老旧PROFIBUS I/O、与Siemens等第三方从站互操作、生产线分布式采集、驱动系统PROFIBUS主从整合。

外形宽38mm、高100mm、深91mm；重量约190g；工作0℃至55℃，存储-25℃至85℃；湿度95%不结露；振动冲击符合EN 60068-2-6/27；EMC符合EN 61000-6-2/6-4；IP20；CE、UL。

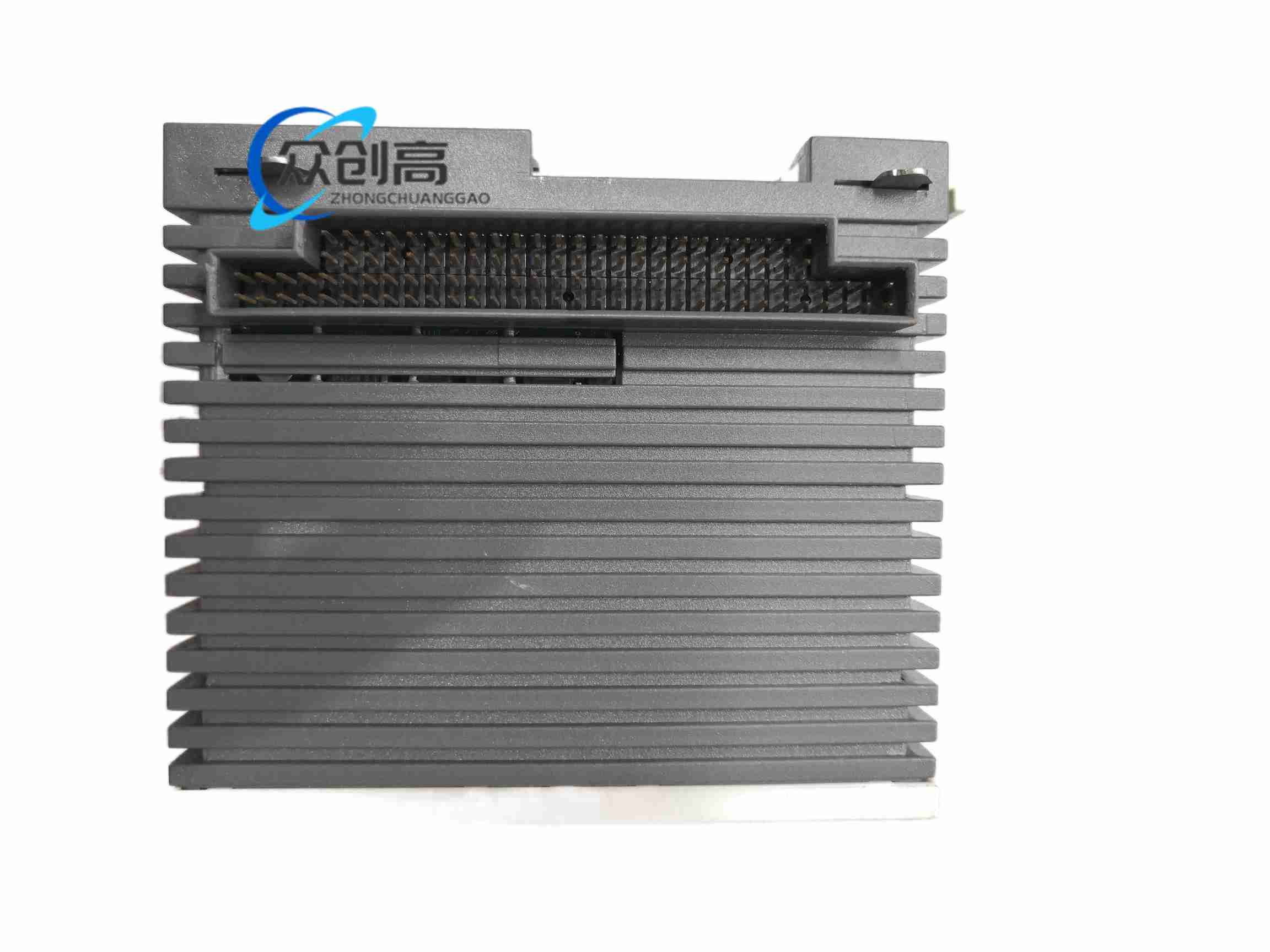

金属／工业塑料复合小体积机壳，内部PROFIBUSASIC、DPRAM、隔离收发与PC/104连接器。

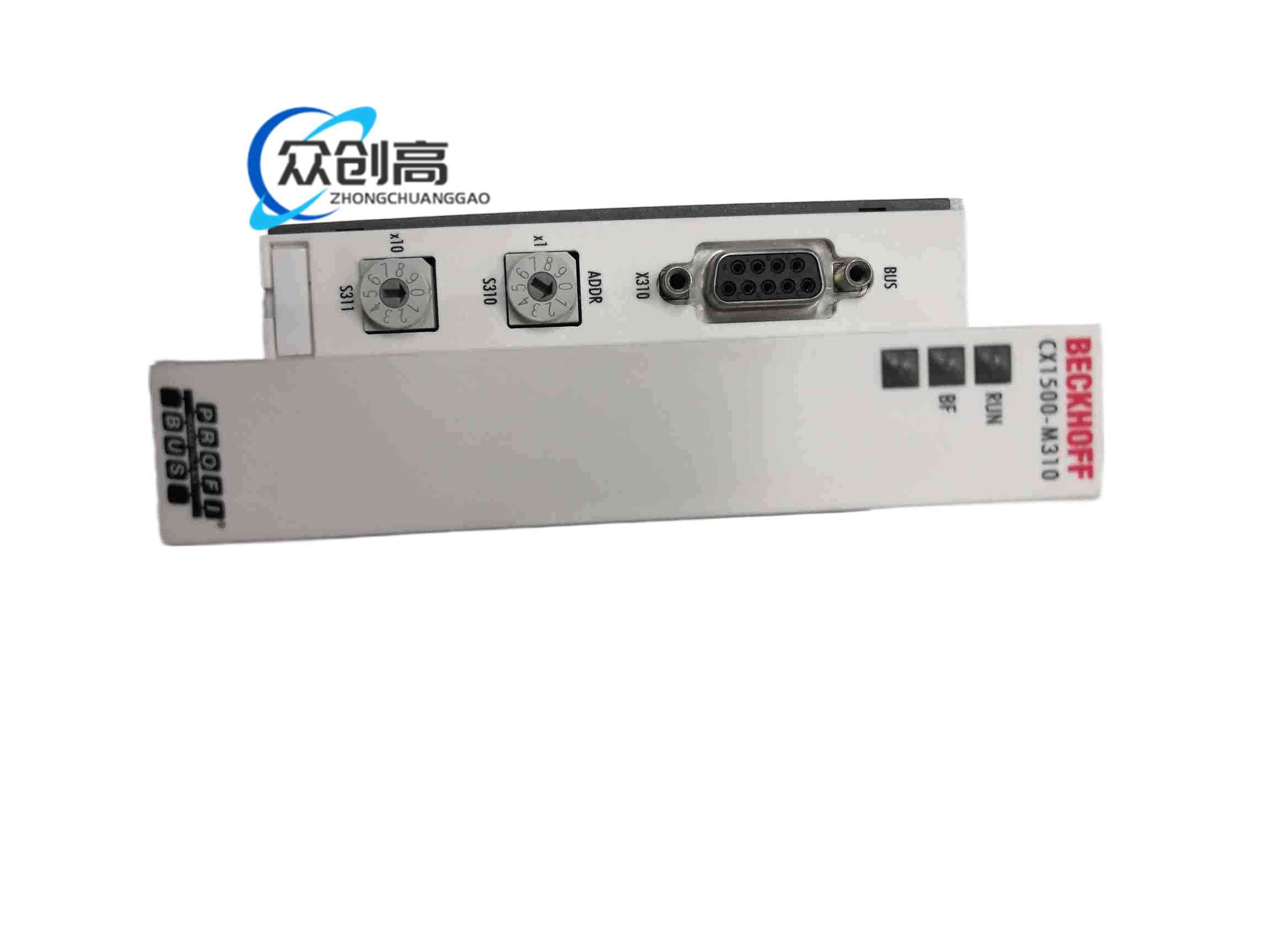

单通道现场总线模块，通过PC/104接CX主机；前面板9针D-sub与状态LED；可现场更换，与CX电源、CPU栈接。

TwinCAT将PROFIBUS从站映射为I/O变量，模块按组态周期轮询从站，收发输入／输出与诊断报文，经DPRAM交给CX主机实时任务处理。

装入CX10x0系统栈，DIN导轨控制柜固定；PROFIBUS电缆用专用屏蔽总线线，总线两端按网络拓扑加终端电阻；TwinCAT 2环境加载对应主站驱动。

该模块资料标注为常规交付但新项目不优先推荐，新建系统可评估PROFIBUS替代方案；仅兼容TwinCAT 2相关驱动；从站GSD文件版本、地址与波特率必须和组态一致；LED异常先查终端电阻、电缆短路与从站供电。
