产品名称

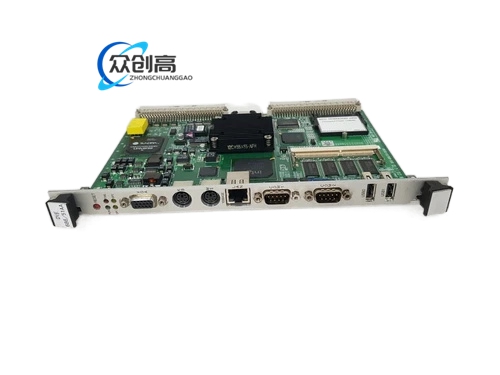

Densan DVE686-51AA VME 工业控制与处理板。
产品简介
Densan Co., Ltd. 开发包括 VME、CompactPCI 和 Multibus 产品在内的标准总线板，用于半导体制造、工厂自动化、测量和控制系统。剩余市场列表将 DVE686-51AA 标识为 Densan VME 板，供应于 Shinko Asyst 物料搬运和半导体设备系统。未检索到 51AA 后缀的完整公共工厂数据表。
技术规格
- 总线标准：VMEbus，遵循 Densan VME 产品系列规范。
- 外形尺寸：根据电路板丝印和机械图纸确认；Densan VME 板通常采用双倍高或 6U 高度。
- 输入和输出配置：检索到的公共文档中未包含。
- 工作电压和电流：检索到的公共文档中未包含。
- 通信协议：根据原始系统 integrator 文档确认。
功能特点
- VME 背板互操作性，适用于模块化工业系统。
- 适用于需要原装备用板的长期运行工厂自动化和半导体工具控制。
- 可在同一 Shinko Asyst 或 Densan 系统配置中作为匹配部件号进行更换。
应用场景
- 半导体晶圆搬运和检测设备。
- SMT 组装和精密制造产线。
- 需要 VME 模块化扩展的工厂自动化控制器。
性能参数
- 已发布的时钟速率、内存大小、通道计数和时序值在检索到的公共文档中未包含。
- 仅在确认原始设备制造商固件和背板配置后评估性能。
材质构成
- FR4 或同等工业多层层压板，基于标准 Densan VME 板结构。
- 根据原始制造版本采用镀金或锡表面处理连接器。
- 刚性 PCB 上安装表面贴装和通孔元件。
结构特征
- 用于 VME 背板插入的边缘连接器。
- 板载处理器、内存和 I/O 部分按原始布局分区。
- 根据 VME 卡变体提供机械安装孔和加固件。
工作原理
该板从 VME 背板接收地址、数据和控制周期，执行其板载固件或逻辑例程，并将处理后的信号返回给连接的 I/O 模块或系统控制器。信号流遵循已安装固件定义的 VME 仲裁、中断和数据传输规则。
安装要求
- 插入前关闭 VME 机箱电源。
- 将槽宽、板高和连接器引脚排列与现有背板匹配。
- 使用键控 VME 边缘连接器确认正确的板卡方向。
- 根据原始设备布局确认冷却气流和机架间隙。
使用注意事项
- 处理板卡时使用接地防静电垫、腕带和防静电包装。
- 在未验证完整部件号兼容性的情况下，请勿将 DVE686-51AA 替换为 DVE-686/50 或 DVE-686/51(9538)。
- 存放在干燥、防尘的环境中，远离腐蚀性气体。
- 在将板卡返回生产设备之前，在原始工作台夹具上进行功能老化测试。
