TSIO-1001 SynqNet 切片 I/O 网络适配器。

将 Motion Engineering/相关 Slice I/O 系统接入 SynqNet 运动网络，作为数字/模拟切片与主控之间的数据桥，适用于运动控制与分布式 I/O 同步。

系统电源 24V DC，范围 11–28.8V DC；单适配器最多 32 个 slice；最大 256 数字输入、256 数字输出、16 模拟输入、16 模拟输出；SynqNet 100M；RJ45 网络口；尺寸约 42×67×95mm，重量约 150g；现场电源经跳线最大 10A。

LINK IN/CYCLIC/LINK OUT/REPEATER/FPGA 状态灯；节点按布线自动枚举，无需拨码 ID；运动与 I/O 同网同步；可混装数字/模拟切片。

机器人、输送线、半导体设备、包装机械、汽车制造测试台等需要运动控制器与 I/O 统一网络的场合。

SynqNet 固定 100M 网络速率；I/O 比特容量按切片类型分配；网络周期性刷新，具体周期受主控制器与拓扑影响。

阻燃外壳、PCB、SynqNet 收发与FPGA、隔离电源电路、RJ45 金属/塑料座、DIN 卡扣。

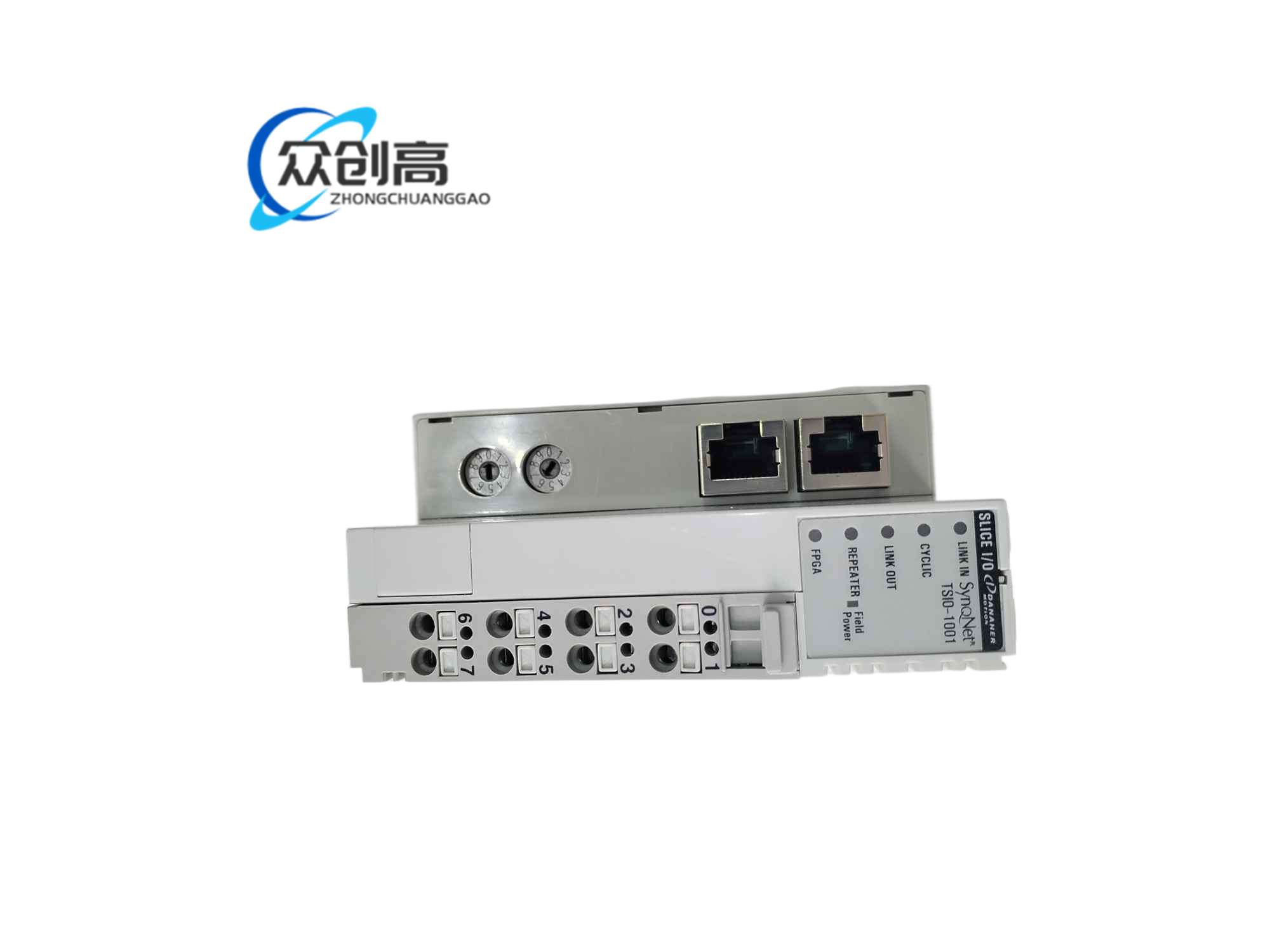

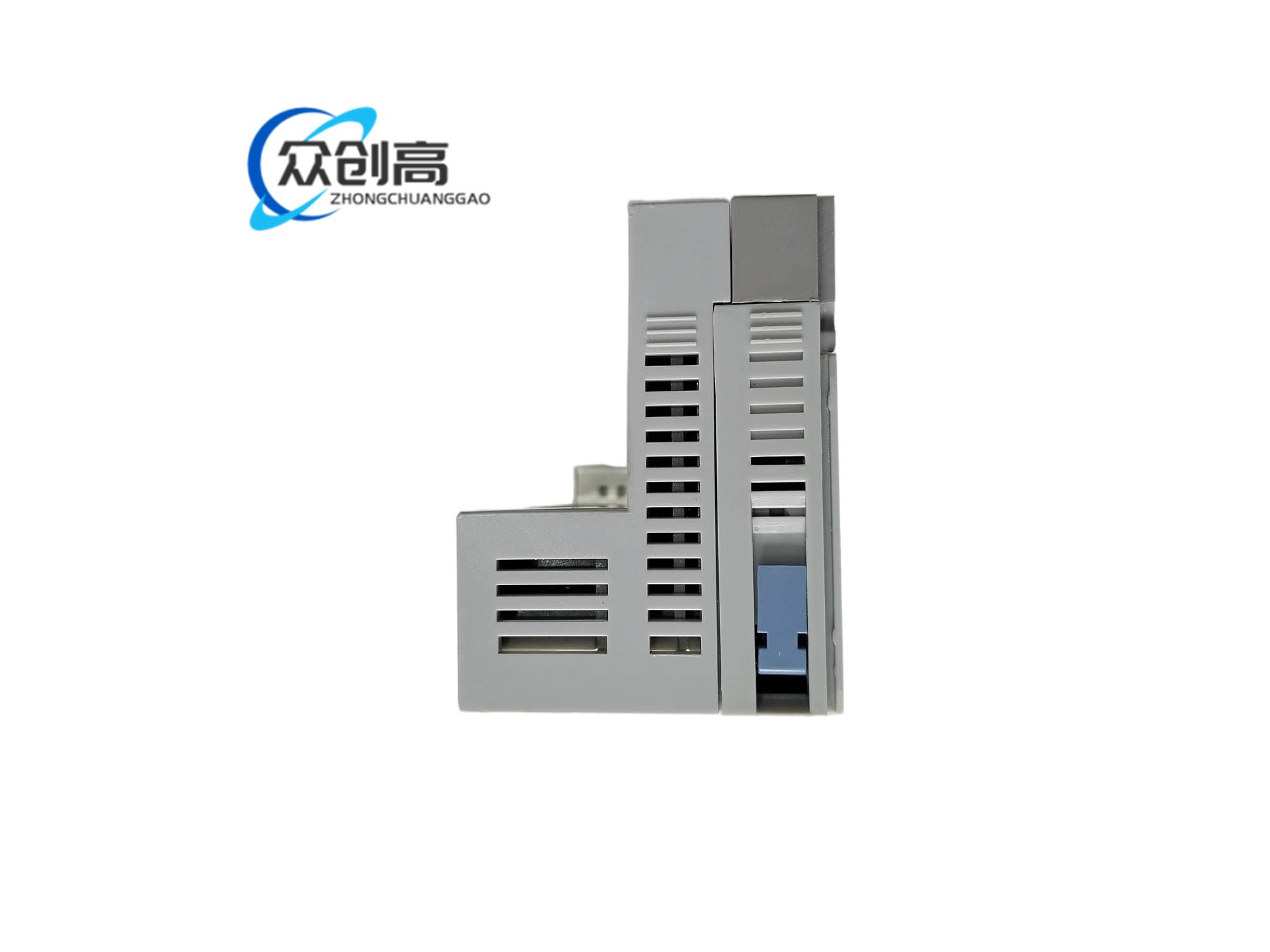

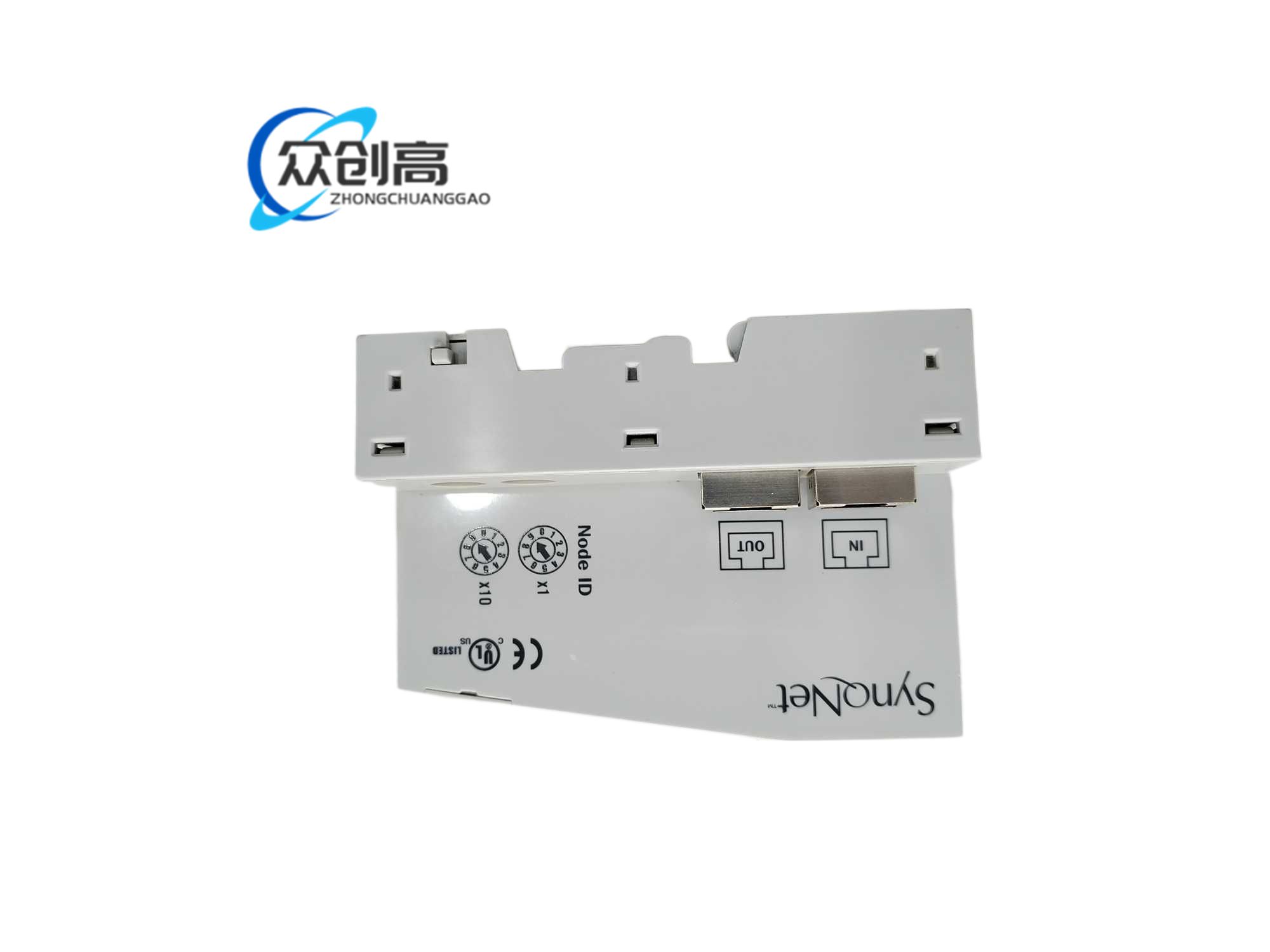

窄体适配器本体，侧面 RJ45，底部接 slice 总线，35mm DIN 导轨安装，与若干 I/O 切片组成轨道式站。

SynqNet 主站通过适配器轮询各 slice，数字量经隔离后映射为网络 I/O 位，模拟量经切片 ADC/DAC 与适配器打包，实现运动控制器对现场信号的实时读写。

35mm DIN 导轨固定；Cat5/100BaseT 接 LINK IN/OUT；现场 24V 与系统 24V 分区供电；多切片时注意总电流不超过适配器与电源能力。

网络电缆与动力电缆分开；先上系统电源再连现场电源；更换切片前记录配置；FPGA/Repeater 灯异常时查固件、拓扑和终端。
