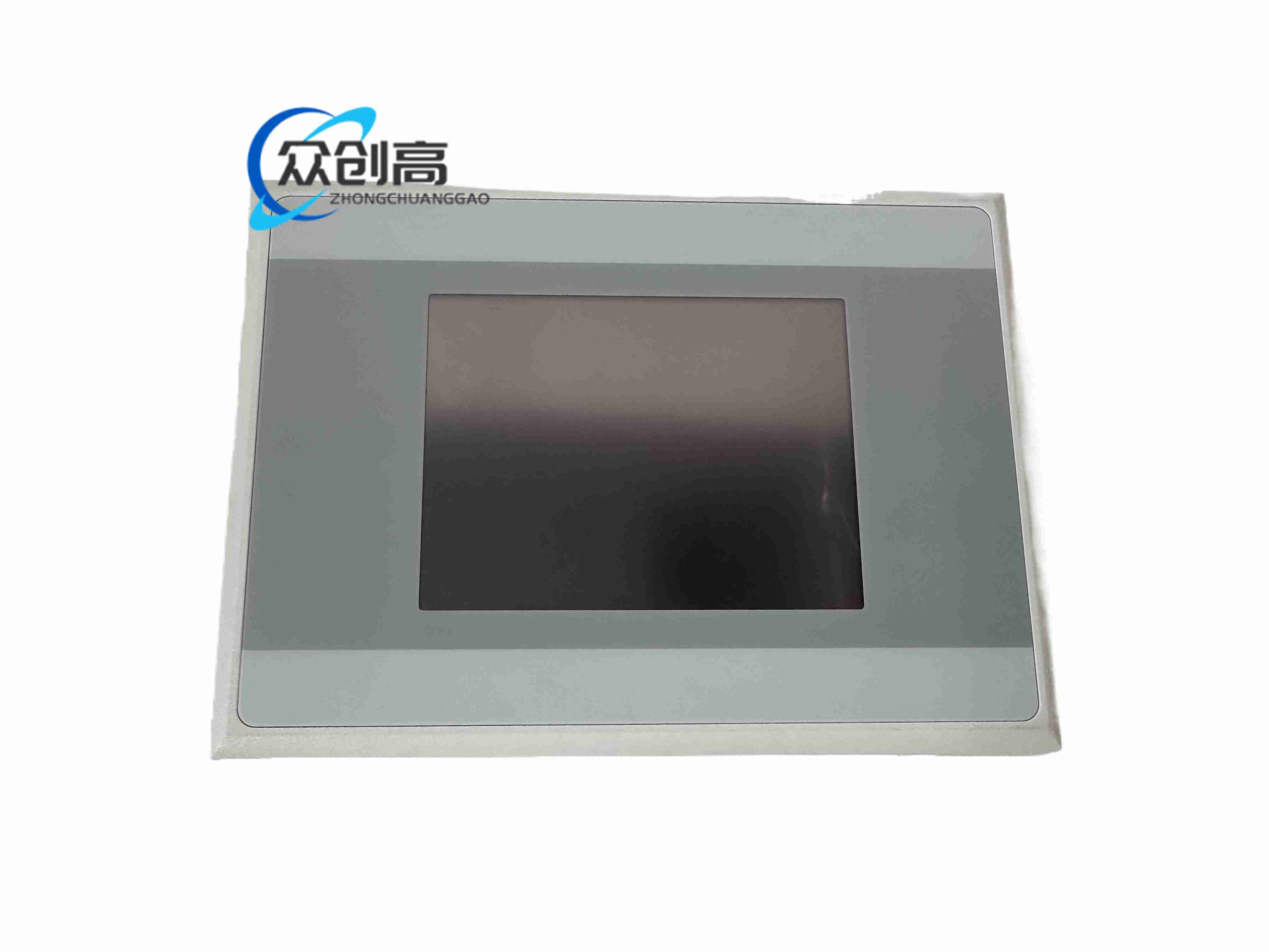

XV100系列3.5英寸彩色HMI-PLC一体机。

XV-102-B6-35TQR-10-PLC属于Eaton XV100系列，集成触摸屏与人机PLC运行环境，用于小型机器可视化、参数设定与逻辑控制。

3.5英寸TFT彩色电阻触摸；QVGA 320×240；65536色；竖屏支持；供电20.4-28.8V DC，资料标称24V DC；内置以太网10/100Mbps、RS485、USB设备、CANopen/easyNet；SD卡插槽；Windows CE 5.0；集成PLC授权；前面板IP65、后部IP20；功耗约5W；前面尺寸约136×100毫米，安装深度约25毫米；工作0℃至+50℃。

HMI与PLC同机；电阻触摸适配工业手指操作；以太网Modbus/TCP、EtherNet/IP、CAN；RS485接变频器/仪表；SD卡存工程与数据；多语言画面；200级密码权限。

小型包装机、输送线、泵站、 HVAC本地操作、替代独立小PLC+文本屏的紧凑工位。

320×240像素；64k色；1以太网+1RS485+1USB+1CAN；IP65前/IP20后；24V DC供电。

绝缘外壳；前膜电阻玻璃触摸层；TFT液晶；SD卡槽；金属安装夹。

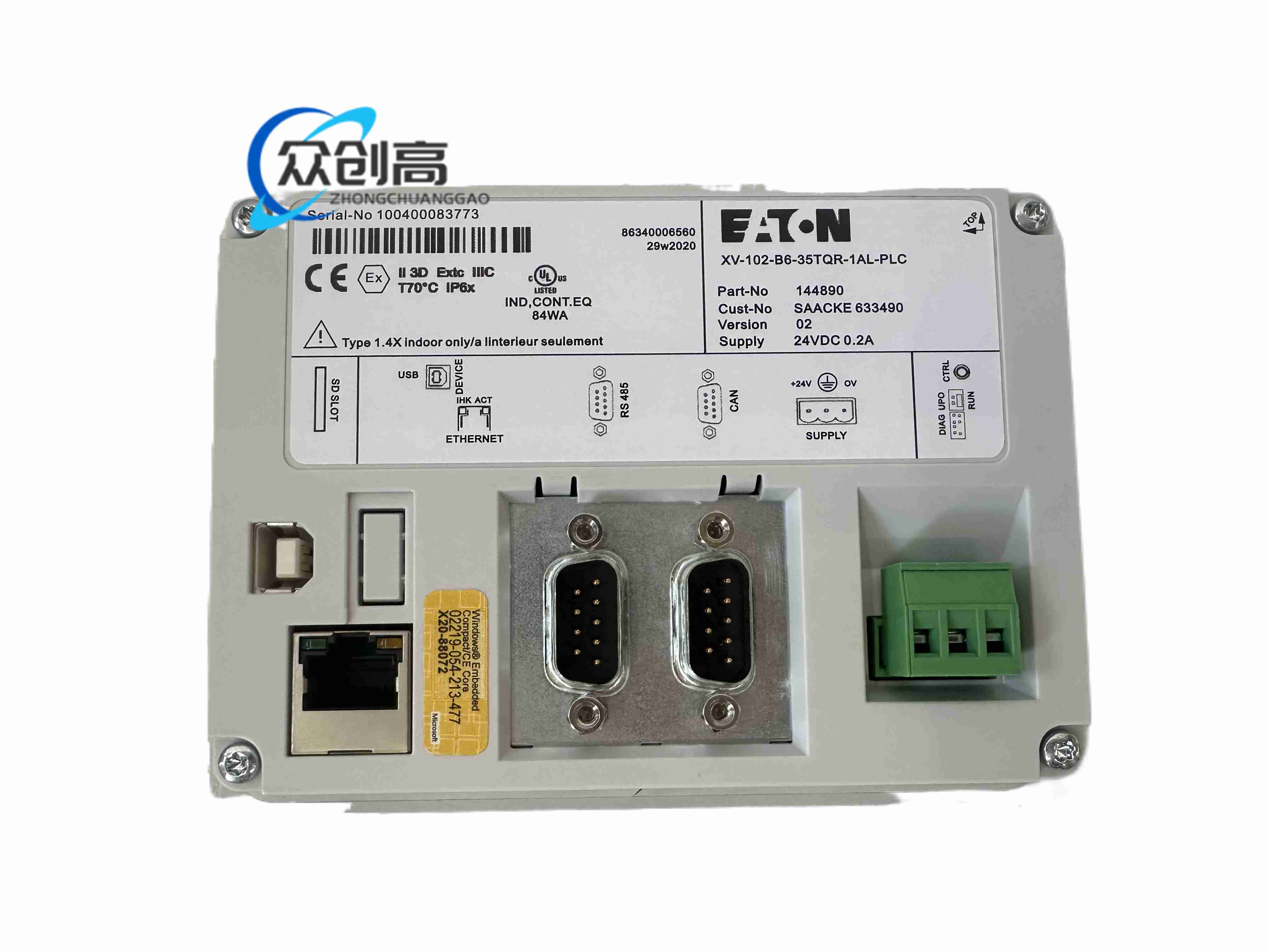

嵌入式齐平安装；后部通信端子/插槽；标准前框密封；无风扇被动散热。

Windows CE运行HMI工程，通过以太网/RS485/CAN读取现场设备并写变量；内置PLC运行时执行逻辑，人机与控制在同机完成，减少外部通信节点。

控制柜开孔按3.5寸XV100前框尺寸；24V DC独立回路并留余量；以太网屏蔽接地；SD卡先格式化后存工程；CAN终端电阻按网络拓扑设置。

电阻屏避免硬物划伤；后部仅IP20，整体防护靠机柜；CE系统不装非认证第三方软件；高温环境保证柜内通风；程序与配方定期SD卡备份。
