产品简介

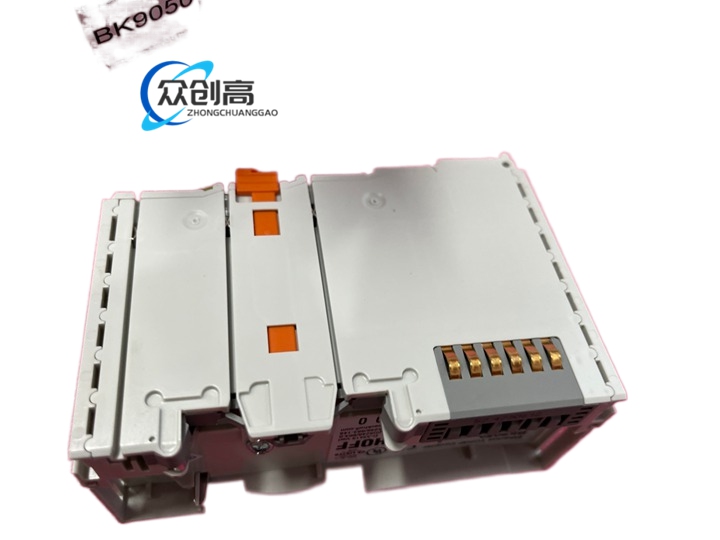

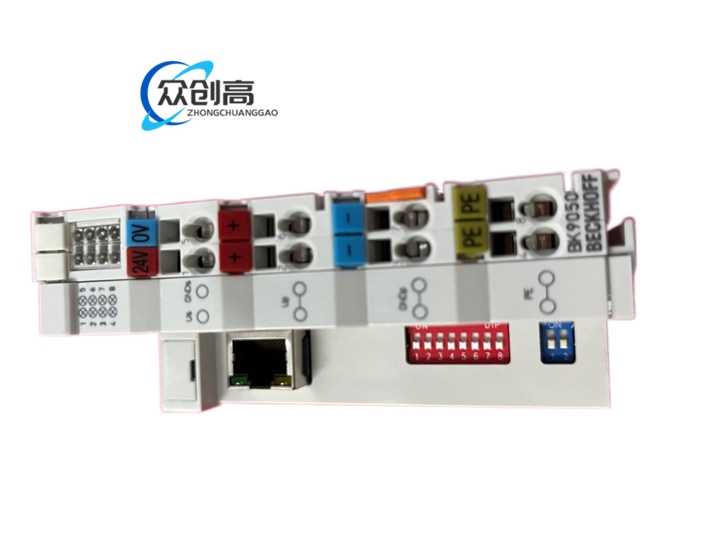

BK9050 是 Beckhoff 公司"Compact"系列的总线耦合器，将 Ethernet 网络与模块化、可扩展的电子端子模块连接起来，是 BK9000 系列 Ethernet TCP/IP 总线耦合器的一员。
技术规格
- 总线端子连接数：64 个（通过 K-bus 扩展可达 255 个）
- 最大现场总线字节数：512 字节输入 + 512 字节输出
- 数字量外围信号：1020 点输入/输出
- 模拟量外围信号：128 点输入/输出
- 协议：TwinCAT ADS、Modbus TCP、Beckhoff 实时以太网
- 数据传输速率：10/100 Mbit/s 自动识别
- 总线接口：1 × RJ45
- 传输介质：4 × 2 双绞线铜缆；Cat 3（10 Mbit/s）、Cat 5（100 Mbit/s）
- 站间距离：集线器/交换机与总线耦合器之间 100 m
- 拓扑：星型接线
- 供电：24 VDC（−15%/+20%）
- 输入电流：70 mA +（总 K-bus 电流）/4，最大 500 mA
- 启动电流：2.5 倍连续电流
- 推荐熔丝：≤ 10 A
- K-bus 供电：1750 mA
- 电源触点：最大 24 VDC / 最大 10 A
- 电气隔离：500 V（电源触点/供电电压/现场总线之间）
- 重量：约 100 g
- 工作温度：0 至 +55°C
- 存储温度：−25 至 +85°C
- 湿度：95%，无凝露
- 振动/冲击：符合 EN 60068-2-6 / EN 60068-2-27
- EMC：符合 EN 61000-6-2 / EN 61000-6-4
- 防护等级/安装位置：IP20 / 可变
- 认证：CE、CCC、UL、ATEX、IECEx、DNV
- Ex 标识：II 3 G Ex ec IIC T4 Gc
- 外壳材质：聚碳酸酯
- 安装：35 mm DIN 导轨（EN 60715），带锁紧
- 尺寸（宽×高×深）：44 × 100 × 68 mm
功能特点
- 自动识别所连端子模块并完成过程映像 I/O 字分配
- IP 地址通过 DIP 开关设定偏移量，DHCP 网络环境下可从 DHCP 服务器获取
- 支持 TwinCAT ADS 与 Open Modbus (Modbus TCP)
- 通过 KS2000 软件进行配置
应用场景
将 Beckhoff 模块化端子模块（Bus Terminal）接入 Ethernet TCP/IP 网络，用于工业自动化控制系统的分布式 I/O 采集与控制。
安装要求
- 安装在 35 mm DIN 导轨上
- 接线支持：实心导体 0.08–2.5 mm²、柔性导体 0.08–2.5 mm²、线耳 0.14–1.5 mm²
- 剥线长度 8–9 mm
- 通过 RJ45 接口连接以太网，站间距离不超过 100 m
使用注意事项
- 工作环境温度控制在 0–55°C，湿度 ≤ 95% 无凝露
- 电源触点最大 10 A，需外接 ≤ 10 A 熔丝保护
- 在危险区域使用时需遵循 Ex ec IIC T4 Gc 的 Zone 2 安装规范
