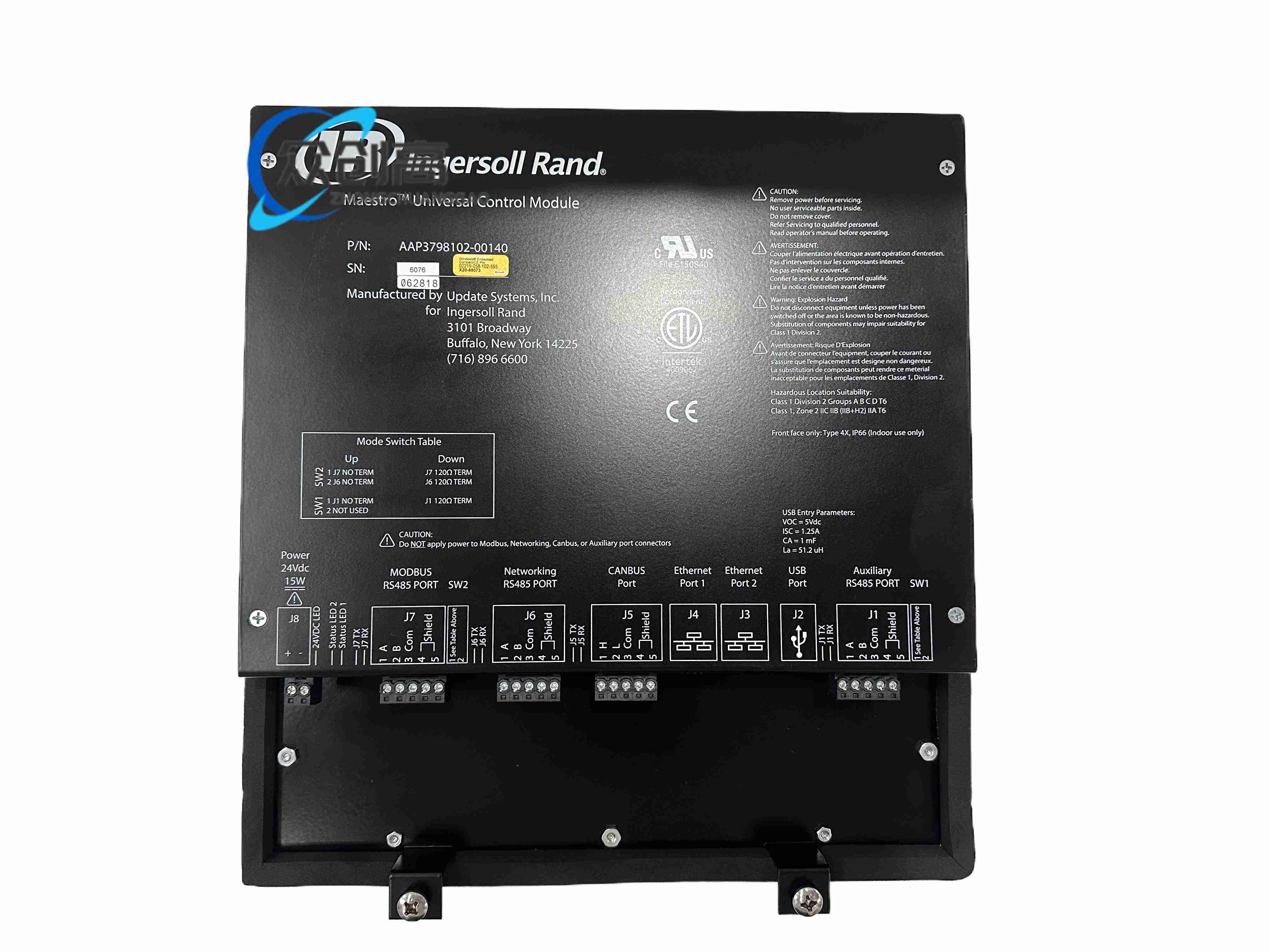

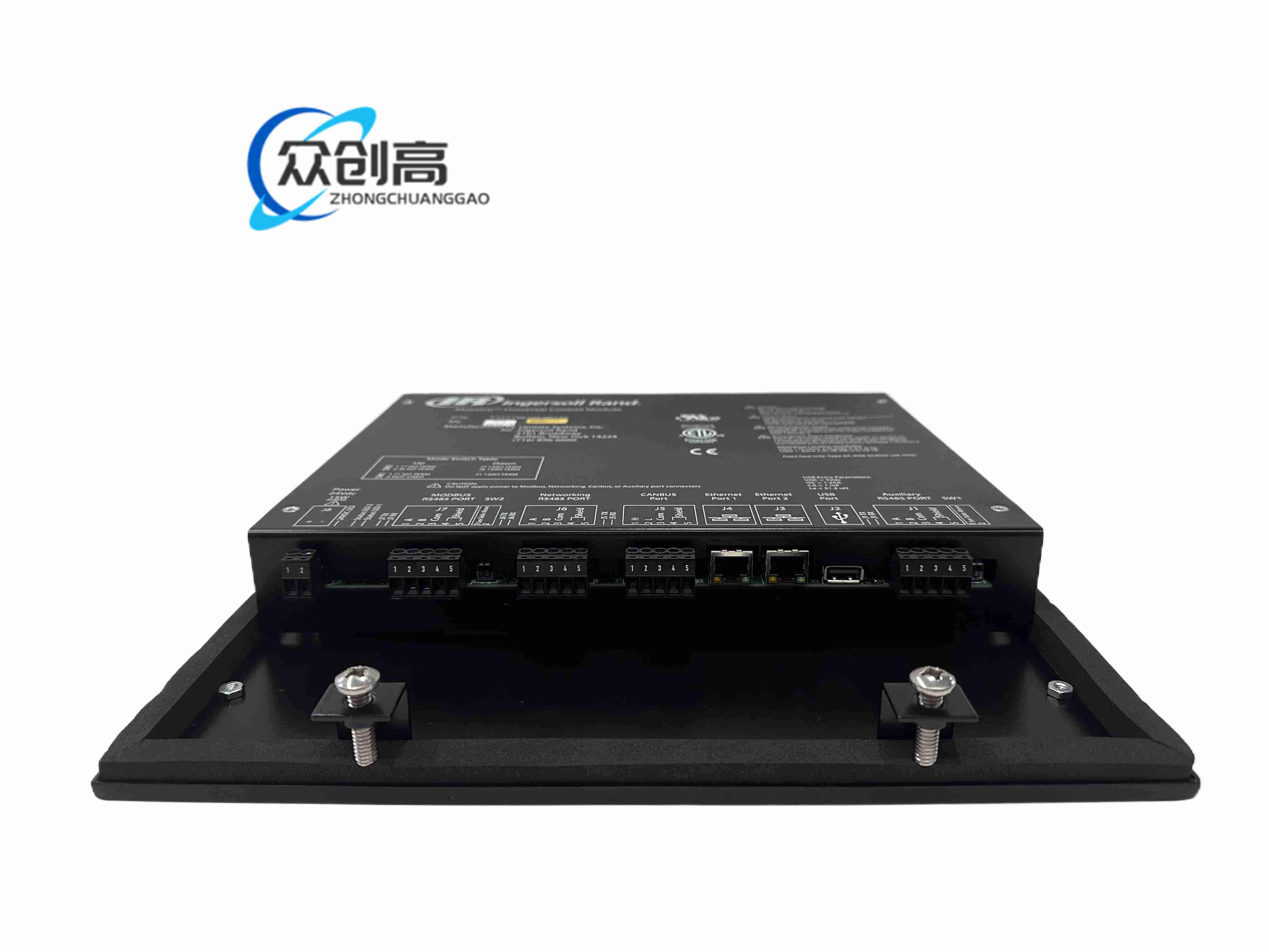

产品简介
本产品是 CAMERON Maestro 系列的通用控制模块，作为离心压缩机 MLM（Master Logic Module）控制盘或 MU 控制系统的核心，承担压缩机运行监测、参数调节（压力、温度等）、故障诊断与远程通信任务。
技术规格
- 兼容系统：Cameron Maestro 系列控制系统
- 处理器：32 位 ARM Cortex-A8，运算速度 800 MIPS
- 程序存储：32MB Flash（可扩展至 64MB）
- 数据存储：64MB RAM（超级电容备份，断电后数据保留 >72 小时）
- 模拟量输入：16 通道，4-20mA/0-10V DC，16 位 ADC，精度 ±0.05% FS
- 模拟量输出：8 通道，4-20mA/0-10V DC，14 位 DAC，精度 ±0.1% FS
- 数字量输入：24 通道，5-30V DC，响应时间 <1ms
- 数字量输出：16 通道，继电器输出（2A/250V AC）或晶体管输出（0.5A/24V DC）
- 脉冲输入：4 通道，0-1kHz，精度 ±0.1%
- 通信接口：2×10/100Mbps 工业以太网（Modbus TCP/IP、IEC 61850）、2×RS485（Modbus RTU）、1×CAN 总线、1×USB 2.0 Type B、1×IRIG-B 时间同步输入
- 工作电压：24V DC ±15%（支持冗余双电源输入）
- 功耗：正常运行 ≤12W，最大负载 ≤18W
- 工作温度：-30°C 至 +70°C
- 存储温度：-40°C 至 +85°C
- 相对湿度：5%-95%（非凝露）
- 防护等级：IP65
- 防爆认证：ATEX II 2G Ex d IIC T4 Ga、IECEx Ex d IIC T4 Ga
- 尺寸：180mm × 120mm × 60mm
- 重量：约 800g
- 安装方式：DIN 导轨安装 / 面板嵌入式安装
功能特点
- 丰富的 I/O 资源，单模块即可完成压缩机系统的全流程控制
- 支持冗余双电源输入，提高系统可用性
- 无需专业编程技能即可完成配置，调试周期缩短 50%
- 具备过压、过流、反接保护
应用场景
油气井口控制、阀门执行器控制、压力调节、ESD 系统、离心压缩机运行监控
安装要求
- 安装于工业控制柜或户外防爆柜内，避免直接暴露于液体喷淋及强腐蚀性气体
- DIN 导轨安装：对准 35mm 标准导轨压紧锁定
- 面板嵌入安装：按 160mm×100mm 开孔，背面螺丝固定（扭矩 0.8Nm）
- 电源电缆使用 1.5mm² 铜芯线，主电源与冗余电源分别串接 1A 慢熔保险丝
- 模拟量信号线使用屏蔽双绞线（2×0.5mm²），屏蔽层单端接地（接地电阻 <4Ω）
使用注意事项
- 海上平台应用建议配备盐雾防护挡板
- 严禁带电拆卸
