产品名称：两线制单通道过程电流变送器/隔离器

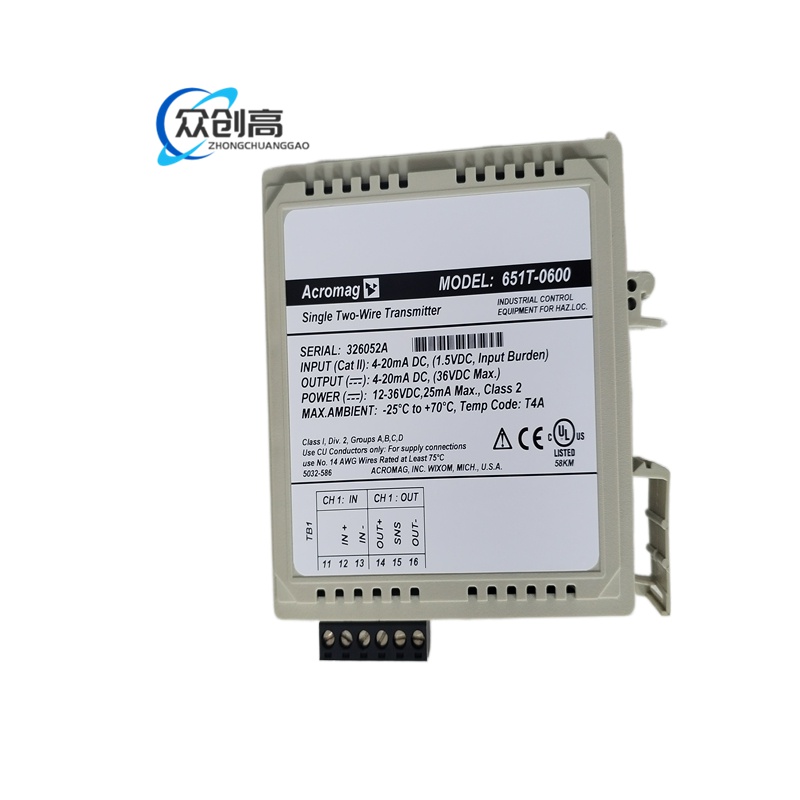

产品简介：651T-0600 是 Acromag 65xT 系列的两线制单通道过程电流变送器与隔离器，用于将 4–20 mA DC 输入信号转换为隔离的 4–20 mA DC 输出，通过 500 Vrms 电流隔离消除接地回路并衰减工业自动化系统中的电气噪声。
技术规格：
- 输入/输出范围：每通道 4–20 mA DC
- 输出电流限制：典型 < 36 mA
- 输出纹波：< 最大输出量程的 ±0.1%
- 响应时间：500 Ω 负载下典型 < 15 ms 达到终值的 98%
- 精度：典型优于输出量程的 ±0.1%（±16 µA），涵盖隔离器重复性、迟滞、线性度与调整分辨率
- 温度漂移：环境范围内典型优于每 ℉ 输入量程的 ±0.006%（每 ℃ ±0.01%）
- 输入正向压降：典型 < 1.5 V
- 隔离电压：500 Vrms
- 电源：12–36 VDC 外部环路供电，最大 60 VDC
- 电源影响：每 VDC 变化 < 输出量程的 ±0.001%
- 负载电阻影响：每 ±100 Ω 变化 < 输出量程的 ±0.01%
- 共模抑制比：60 Hz 下典型 100 dB
- 常模抑制：-5 dB 典型（60 Hz，100 Ω 源）
- 输入带宽：-3 dB 典型 45 Hz（500 Ω 负载）
- 输出负载范围：24 VDC 下 0–600 Ω；Rload(max) = (Vsupply − 12 V)/0.020 A
- 输出电流检测电阻：10 Ω 精密 ±0.1%（±25 ppm/℃），用于通过 SNS 与 OUT- 端子进行非侵入式环路监测
- 安装：DIN 导轨安装塑料外壳（EN50022 35 mm T 型轨）
- 外形尺寸：宽 1.05" × 高 4.68" × 深 4.35"
功能特点：两线制环路供电设计，无需外部独立电源，接线简单；500 Vrms 电流隔离消除接地回路；具备 RFI、EMI、ESD、EFT 与浪涌瞬变保护；内置检测电阻用于非侵入式电流测量；DIN 导轨安装紧凑型塑料外壳。
应用场景：工业过程控制；传感器信号调理；PLC 模拟量输入调理；需要电流隔离与消除接地回路的分布式 I/O 系统。
工作原理：将 4–20 mA DC 输入信号通过内部隔离屏障转换为隔离的 4–20 mA DC 输出信号，精确的输出合规计算式为 Psupply = 12 V + (0.02 × Rload)。
使用注意事项：需外部 12–36 VDC 环路供电（最大 60 VDC）；输出端负载电阻不能超过由供电电压决定的最大值 Rload(max)；具备浪涌、EFT、ESD 等瞬变保护，适应恶劣工厂环境。
