DL405 系列模拟电压输出模块

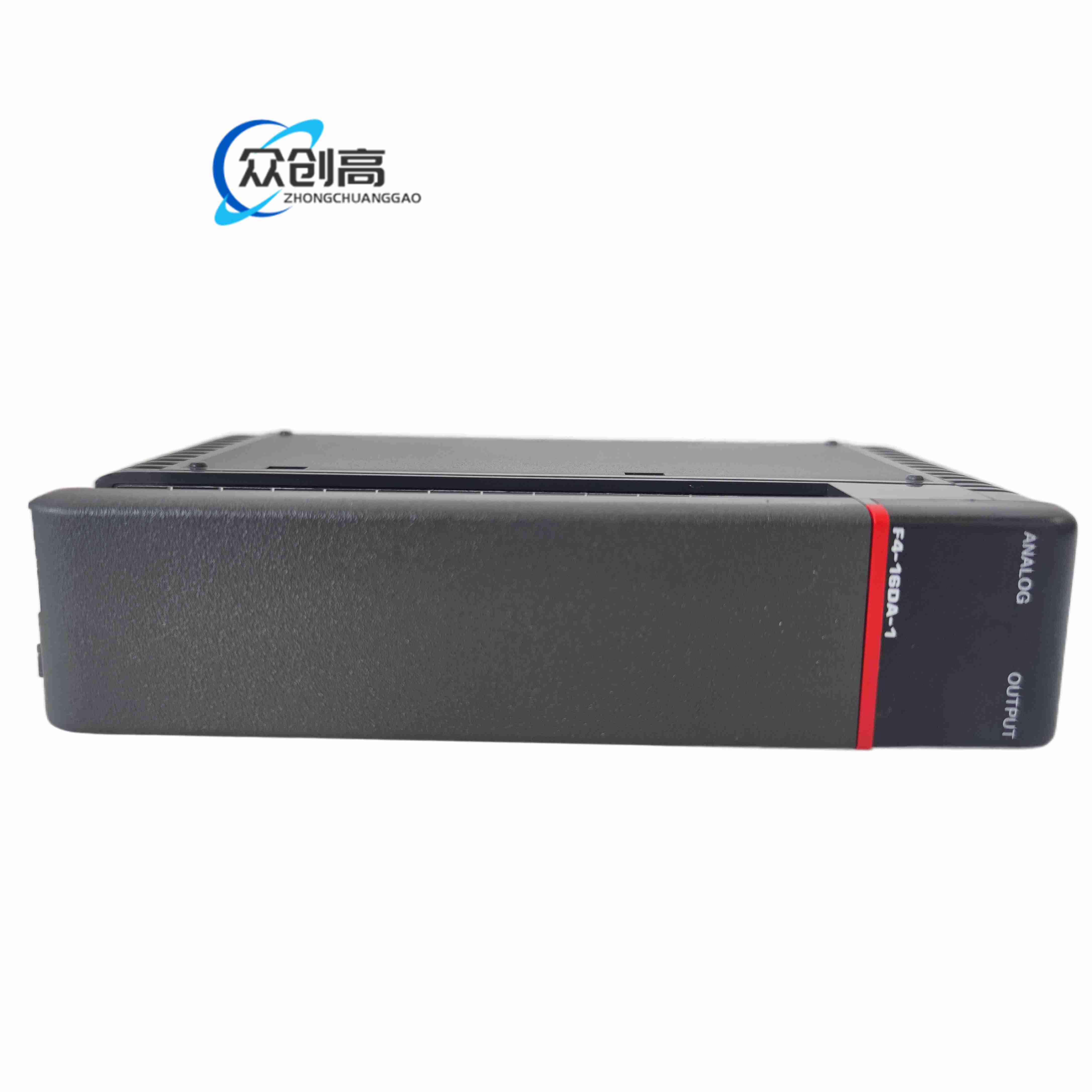

F4-16DA-1 是 AutomationDirect DL405 系列 PLC 的 16 通道模拟电压输出模块，用于将数字量转换为 0-5 V 或 0-10 V 模拟信号驱动现场设备。

输出通道：16 通道

输出范围：0-5 V DC、0-10 V DC

分辨率：12 位

精度：±0.5% 满量程

更新时间：每通道约 1 ms

隔离：与逻辑侧光隔

每通道独立输出，短路保护，支持保持最后值或用户设定值掉电保护。

用于驱动变频器、阀门定位器、显示仪表等需要模拟量控制的设备。

驱动能力：最小负载电阻 1 kΩ

稳定时间：小于 1 ms

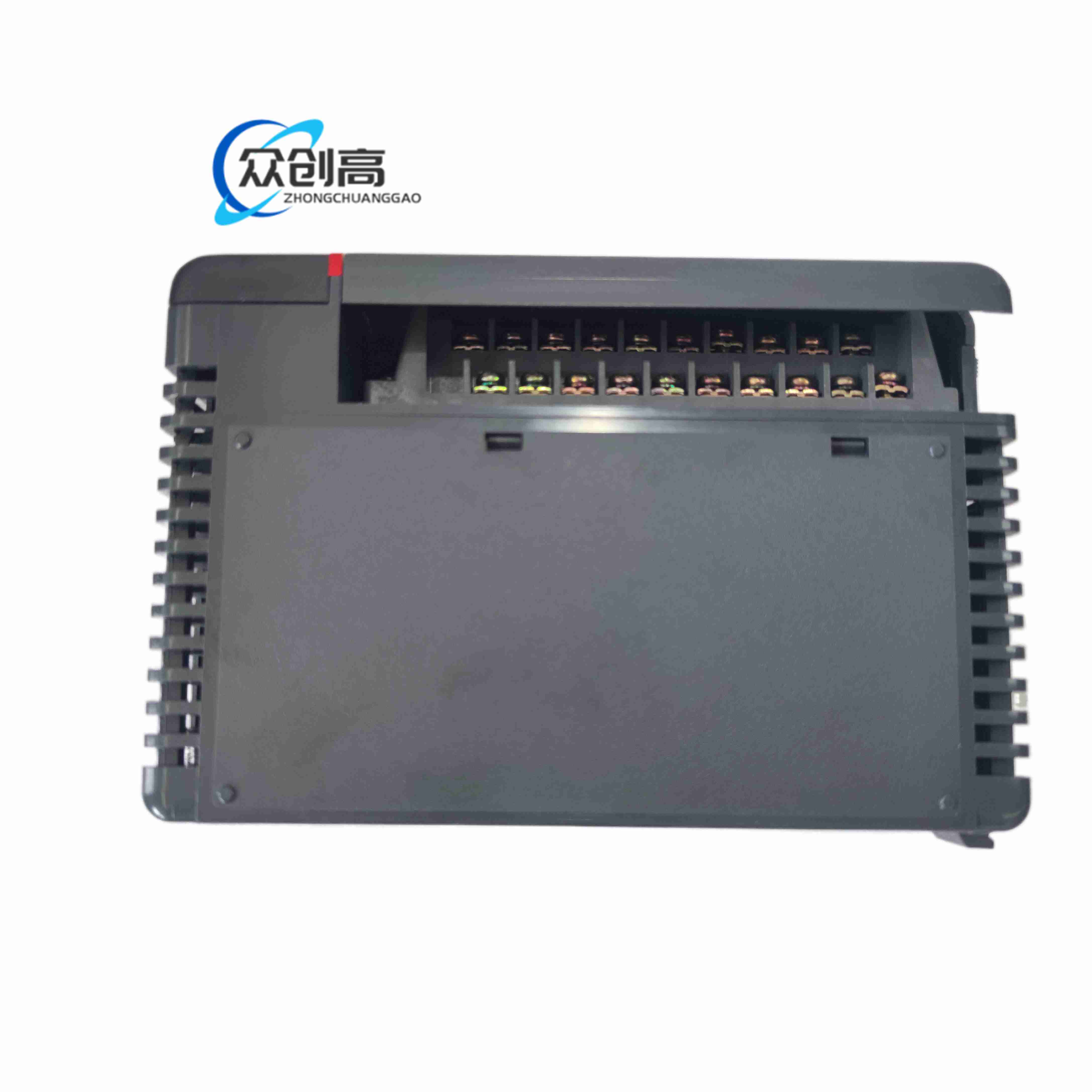

塑料外壳，内部为 D/A 转换及运算放大电路。

模块尺寸与 F4-16AD-2 类似，正面接线端子，通过背板总线接收 CPU 数据。

CPU 将数据写入输出寄存器，D/A 转换器生成对应电压，经放大缓冲后输出至现场。

安装在 DL405 底座，注意输出回路的电源与信号共地问题。

避免输出短路，定期校验输出精度，确保负载阻抗在允许范围内。
