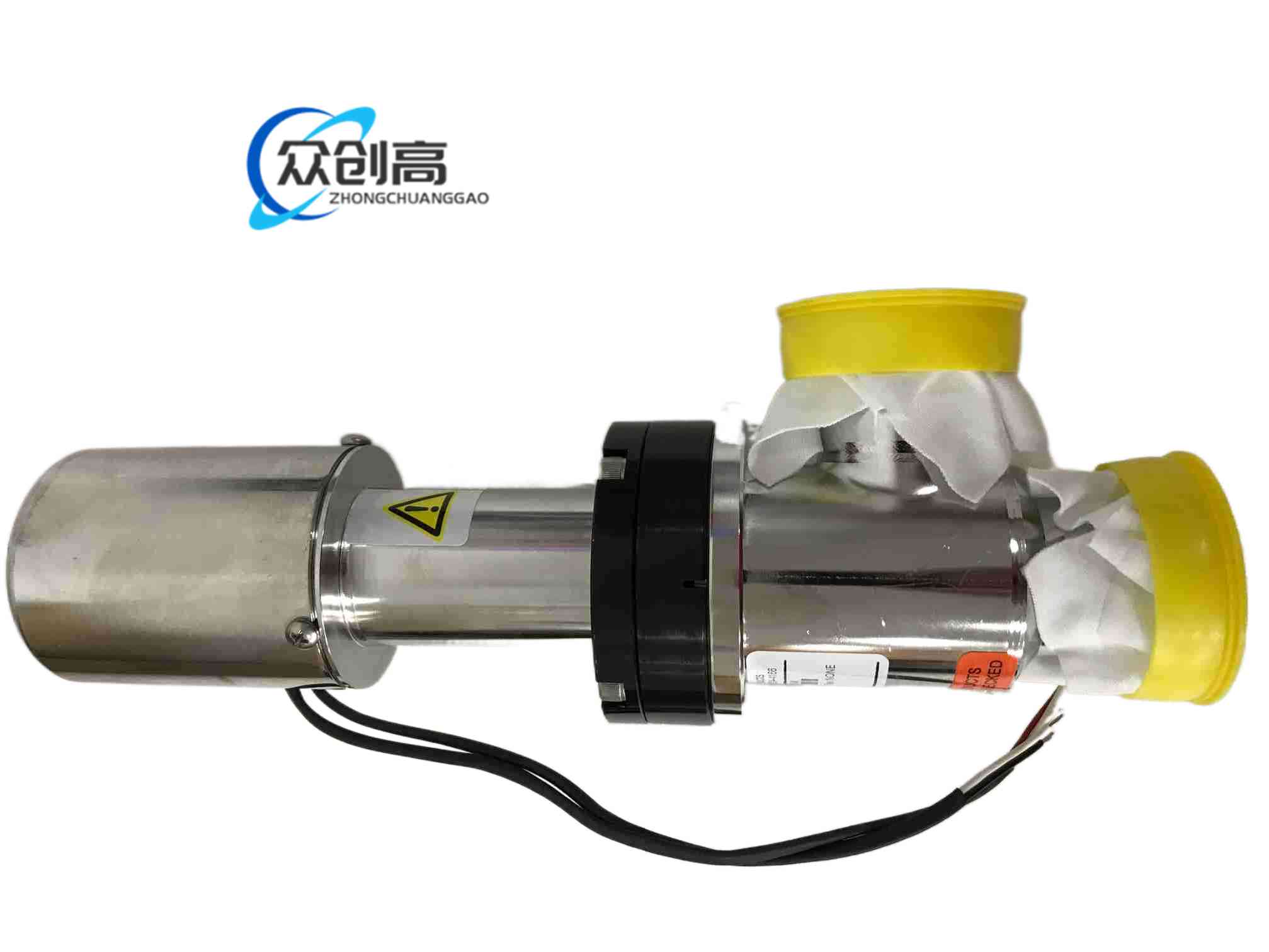

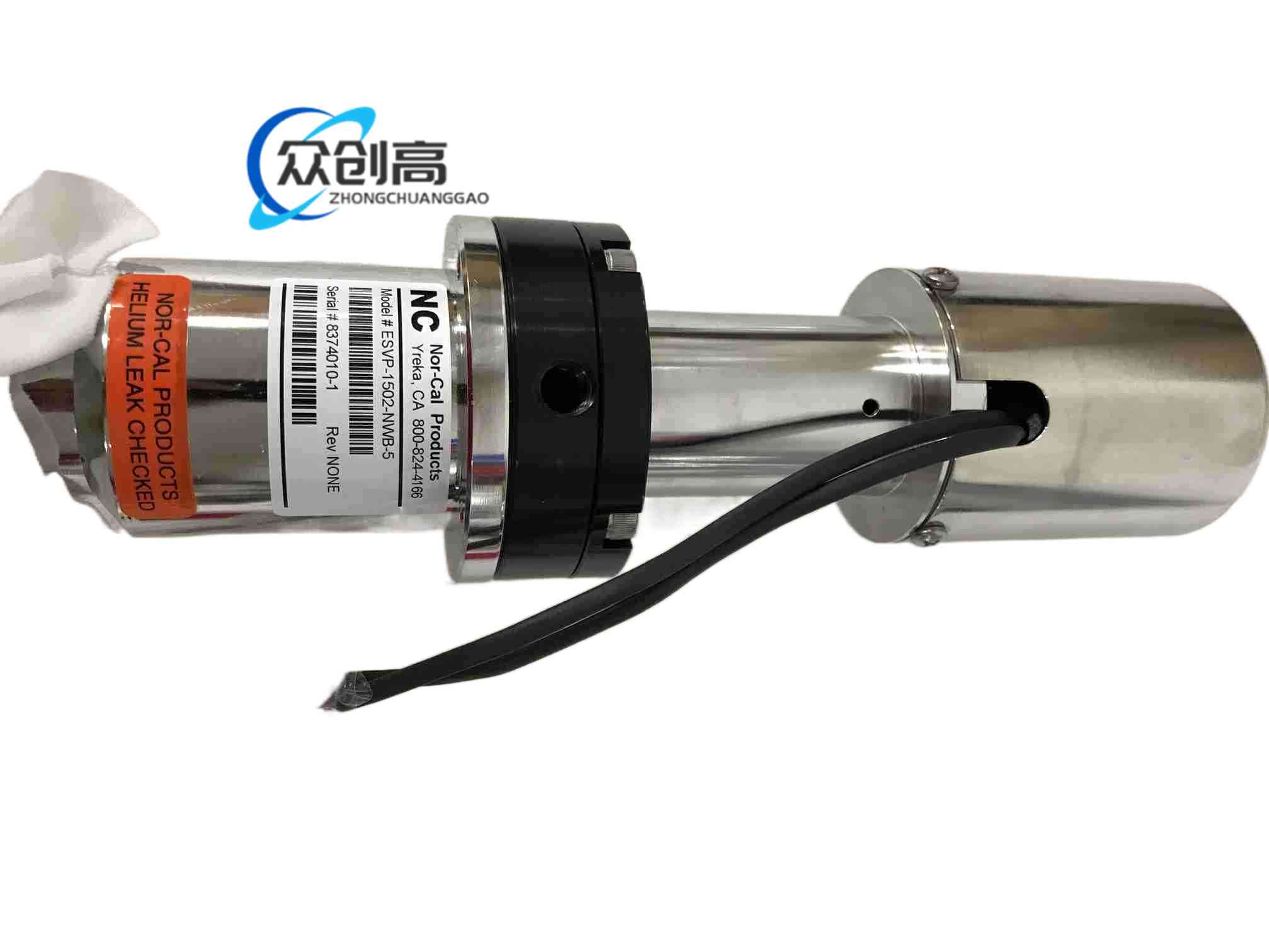

气动无波纹管角阀

该型号为1-1/2英寸无波纹管气动角阀，采用90度进出口结构，配NW-40法兰，适用于真空、半导体、工业气体及洁净流体管路中的截断控制。阀门为常闭型，气开、弹簧关闭。

公称端口外径1-1/2英寸，约38毫米；法兰形式NW-40；执行气压60至80 psig，约4至5.5 bar；端口侧最大工作压力100 psig，约7 bar；阀座允许最大压差6 psi，约0.4 bar；FKM密封配置下泄漏率可达1×10⁻⁹ mbar级高真空指标。

角式流路占用空间小；气开弹簧关闭实现断气自动复位；可选配电磁阀、微动开关、限位与执行附件；无波纹管结构简化维护。

真空管路、气体分配系统、半导体工艺气路、实验室洁净气体控制、工业过程角形截断。

阀体采用电解抛光304不锈钢；密封件采用FKM；可选其他O型圈材料；法兰与紧固件按真空/洁净要求配置。

进口与出口成90度；NW-40法兰连接；气动执行机构与阀体整体组装；常闭单作用弹簧复位。

控制气进入执行腔后克服弹簧力顶起阀芯，介质通道打开；断气时弹簧将阀芯压回阀座，通道关闭，实现fail-close。

按NW-40法兰扭矩要求装配；气源需过滤、除湿、无固体颗粒；流向按阀体标识；真空应用前做漏率测试。

不得超过端口侧100 psig与阀座0.4 bar压差；FKM不适用强氧化或超温介质；定期更换密封件；检修时先泄压并断开气源。
