DirectLOGIC DL105微型可编程控制器主机

该型号为DL105系列一体式微型PLC，提供10点直流输入与8点继电器输出，外供交流电源，适用于小型离散控制、设备改造与教学维护。

外部电源94至240V AC、30VA最大，或100至240V DC、30W最大；10点直流输入，12至24V DC漏/源通用，分4组公共端，前4点可配置高速计数、脉冲捕捉或中断；8点继电器输出，交流12至250V或直流12至30V、每点最大7A，部分直流区间0.5A，分4组公共端；内置500mA 24V DC辅助电源；内置RS232C编程口；用户逻辑2048字梯形EEPROM、384字V内存，总计2.4K字。

继电器输出兼容交直流负载；前4输入支持5kHz计数、脉冲捕捉与中断；RLL/RLLPLUS编程；RS232用于编程与上位通信；EEPROM程序掉电保持。

包装设备、小型输送线、HVAC局部控制、实验室装置、教学PLC、旧继电器逻辑替换。

输入响应典型数毫秒级；继电器输出关到开约15ms、开到关约5ms；高速输入按5kHz计数配置；辅助24V DC最大500mA供传感器。

工业塑料外壳，可拆卸端子块，内部电源、CPU与继电器板，涂覆PCB。

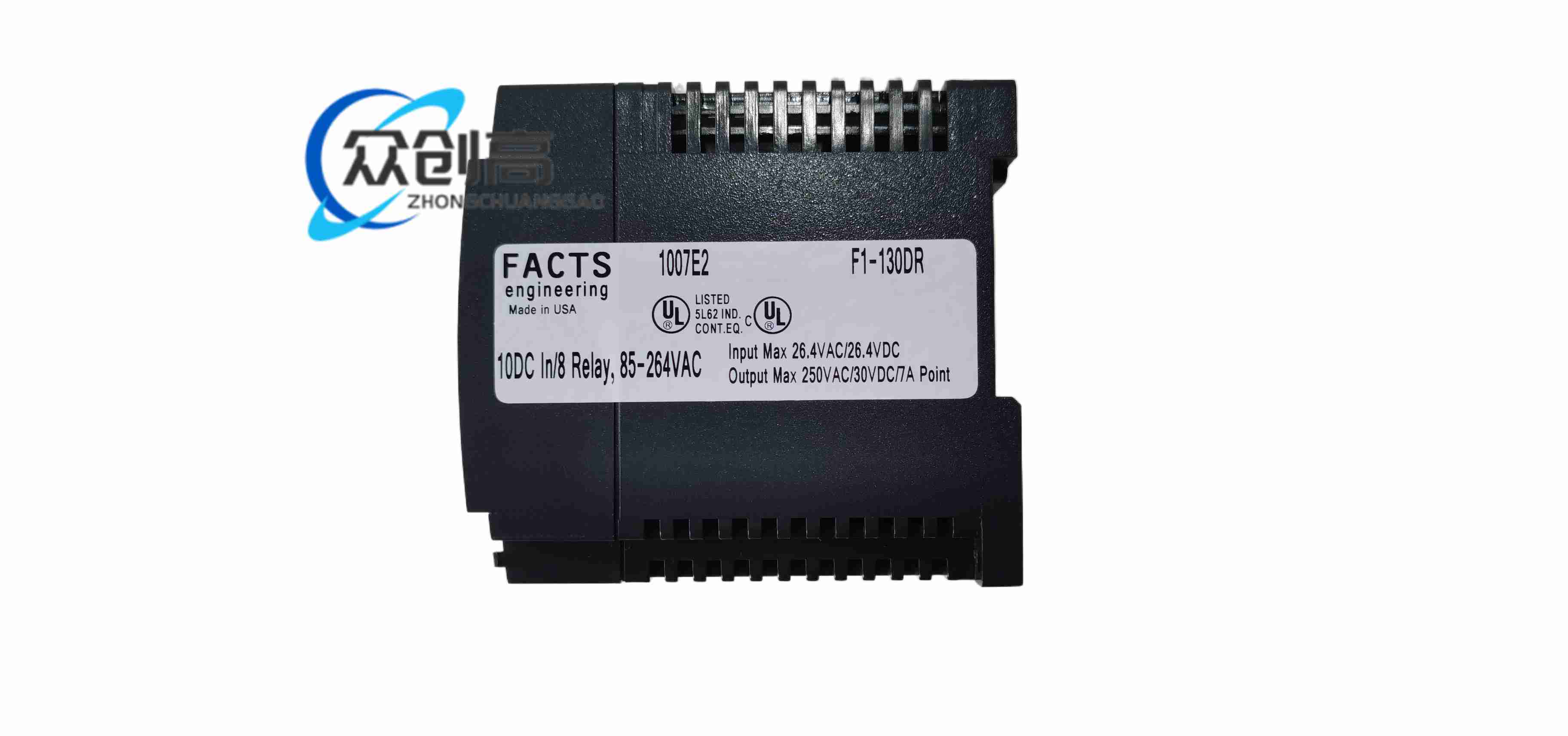

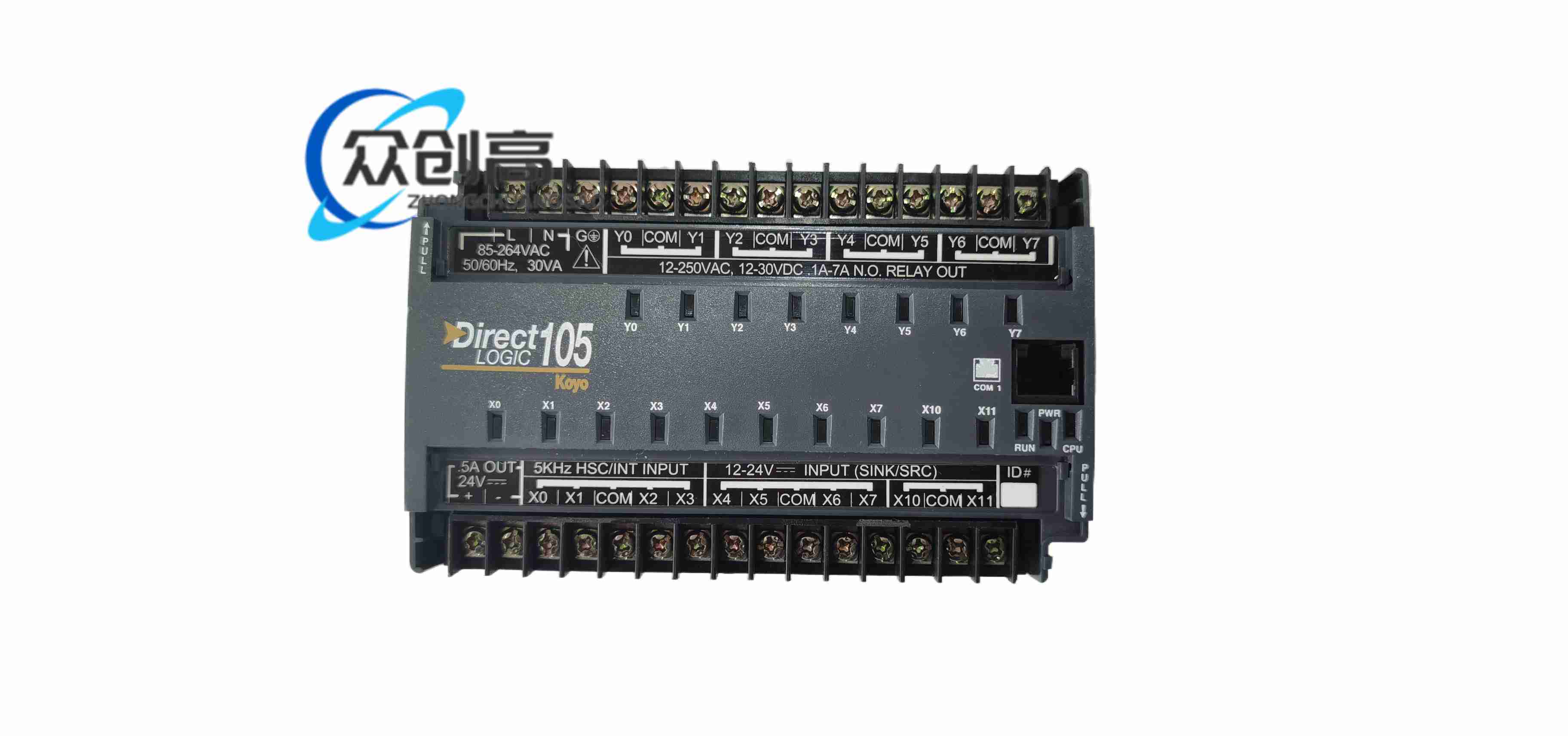

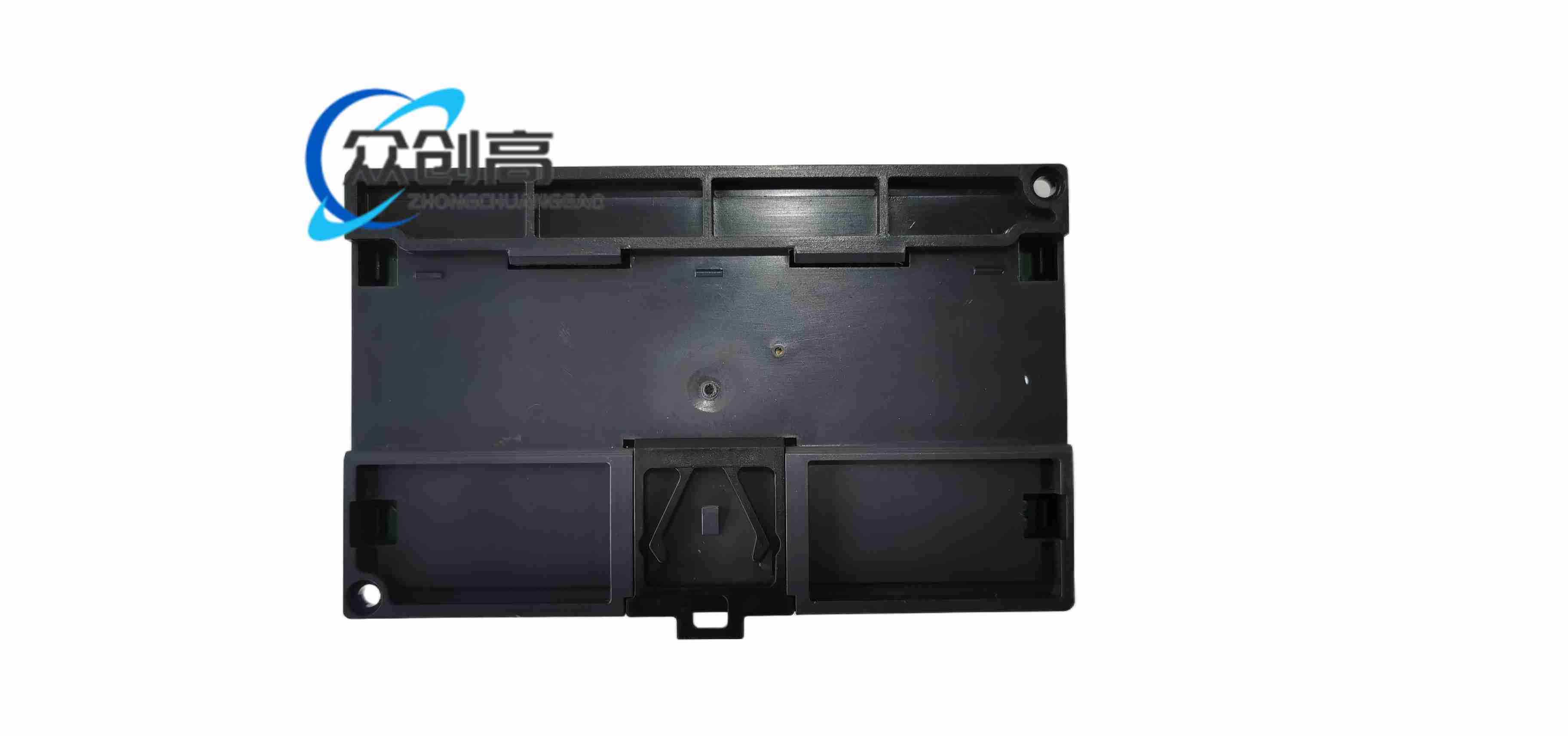

紧凑砖式结构；上部输入端子、下部输出端子；前部编程口与状态LED；背部35mm DIN卡装。

CPU循环读取输入映像，执行梯形程序，更新输出映像并驱动继电器；高速输入经专用硬件计数与中断处理，RS232完成编程与数据通信。

35mm DIN导轨安装；相邻模块保留接线空间；交流电源按94至240V AC接入并确认极性不适用于交流端；传感器接12至24V直流输入，继电器负载按电压电流选型。

继电器输出大感性负载需加灭弧吸收；高速计数功能需在内存特殊寄存器少量配置；修改程序前备份EEPROM工程；潮湿、腐蚀环境加强端子检查。
