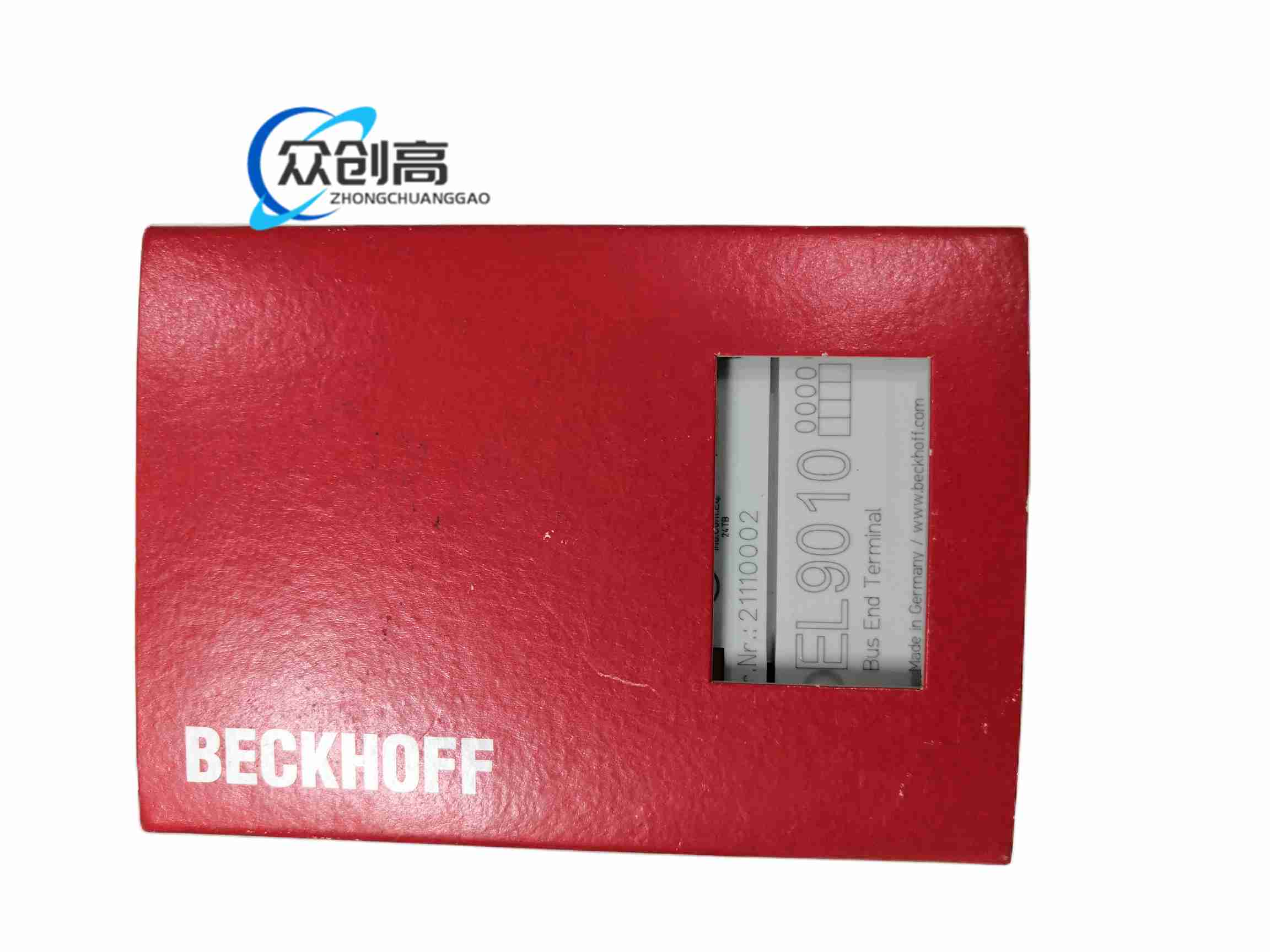

产品名称：EtherCAT/E-Bus终端结束模块，亦称E-Bus终端电阻终端。

产品简介：用于Beckhoff EtherCAT端子排最右端，闭合E-Bus/K-Bus通信回路，保证耦合器与各个端子间数据稳定。本身不处理过程数据，不占过程映像。

技术规格：位宽0；无地址配置；E-Bus与信号间电气隔离500伏有效值；由E-Bus取电，无独立电源；运行0至55摄氏度，存储-25至70摄氏度；湿度5%至95%无冷凝；EMC按EN 61000-6-2/6-4；振动EN 60068-2-6，冲击EN 60068-2-27。

功能特点：仅作总线终止，无模拟/数字I/O；免参数配置；与EK/EJ/EL系列EtherCAT端子配合使用；提高长端子链通信完整性。

应用场景：机器制造分布式I/O、过程控制、机器人控制柜、试验台端子链末端。

性能参数：宽度12毫米，高100毫米，深68毫米；重量约50克；防护IP20。

材质构成：工业塑料端子壳体，内部PCB与E-Bus接触件，弹簧或直插端子依配套系统而定。

结构特征：窄体单模块，侧面总线自动贯通；装在耦合器或最后一个信号端子右侧。

工作原理：为EtherCAT差分通信提供匹配终端，吸收信号反射；K-Bus电源经端子继续贯通但不增加处理逻辑。

安装要求：35毫米DIN导轨；先装耦合器、信号端子，最后装EL9010；端子链中间不可再插入其他功能模块于终结之后。

使用注意事项：省略终结会导致长距离、多端子通信丢包；ATEX/IECEx/DNV等特殊版本按对应证书使用；更换时断电后操作，避免E-Bus带电插拔造成网络瞬断。
