EDR-150 系列 150W 超薄导轨开关电源，24V 输出。

工业控制柜用 DIN 导轨电源，为 PLC、继电器、传感器、交换机提供稳定 24VDC。

品牌归属：MEAN WELL

输出：24VDC

电流：230VAC 时 6.5A，115VAC 时 5.2A

功率：230VAC 时 156W，115VAC 时 125W

调压范围：24–28V

纹波噪声：150mVp-p 资料口径

输入：90–264VAC 或 127–370VDC，47–63Hz

效率：约 87%

工作温度：-20℃ 至 +60℃ 自然对流，按降额曲线使用

湿度：工作 20–95%RH 无凝露，存储 10–95%RH

尺寸：宽 40mm 超薄，具体高深按厂家外形图

安装：TS-35/7.5 或 TS-35/15 DIN 导轨

认证：UL 508、EN62368/EN60950 类工业控制安规，具体以出货证书为准

短路、过载恒流、过压、过温保护；金属外壳散热；冗余双输入可外接二极管模块；全电压输入。

工业自控、半导体设备、机电装置、工厂 DCS/PLC 控制柜 24V 供电。

24V/6.5A 满负荷 230VAC；启动时间约 1.5s/230VAC；保持时间约 16ms/230VAC。

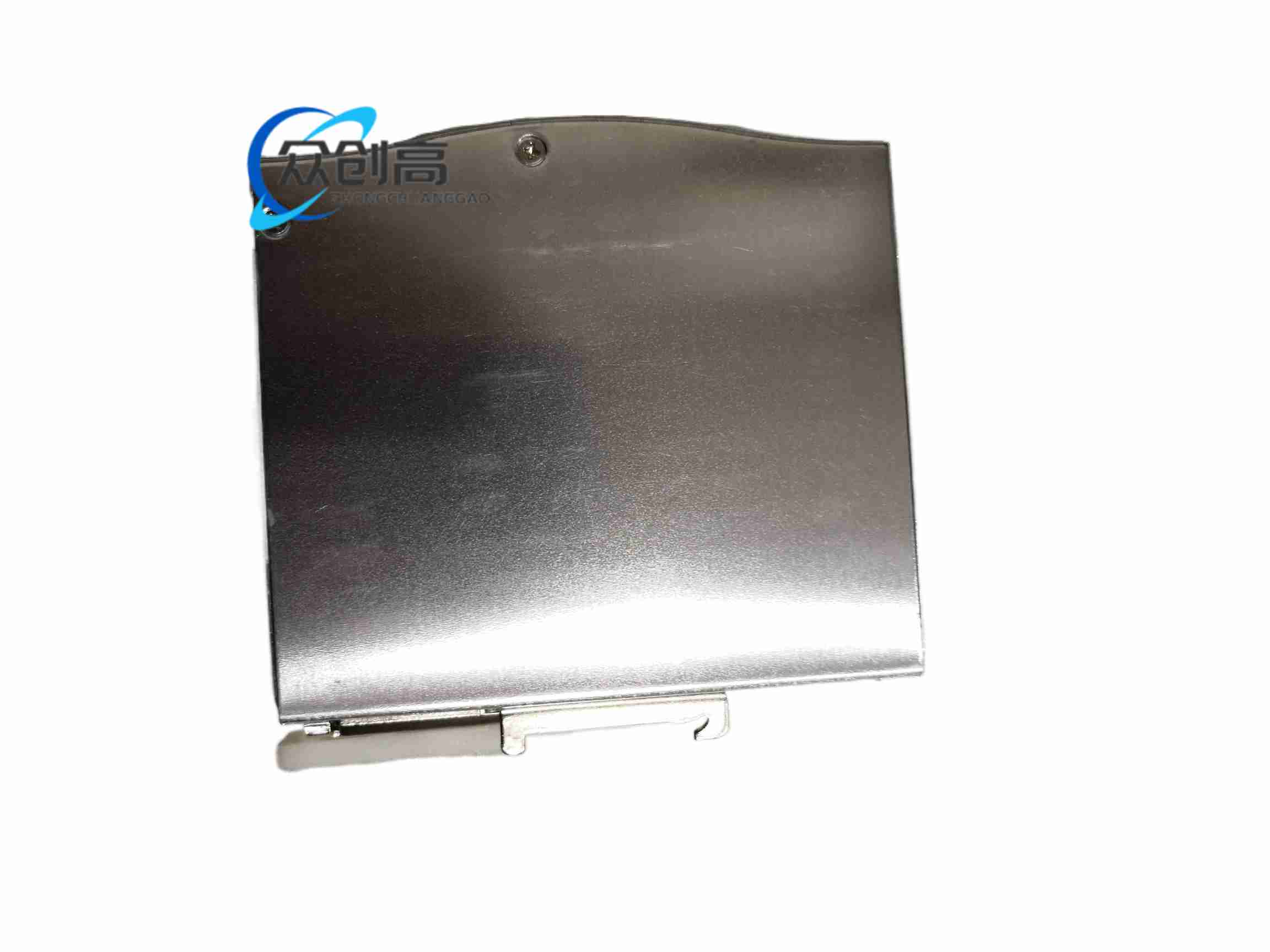

金属外壳，内部高频变压器、电解电容、MOS 驱动板，导轨卡扣钢件。

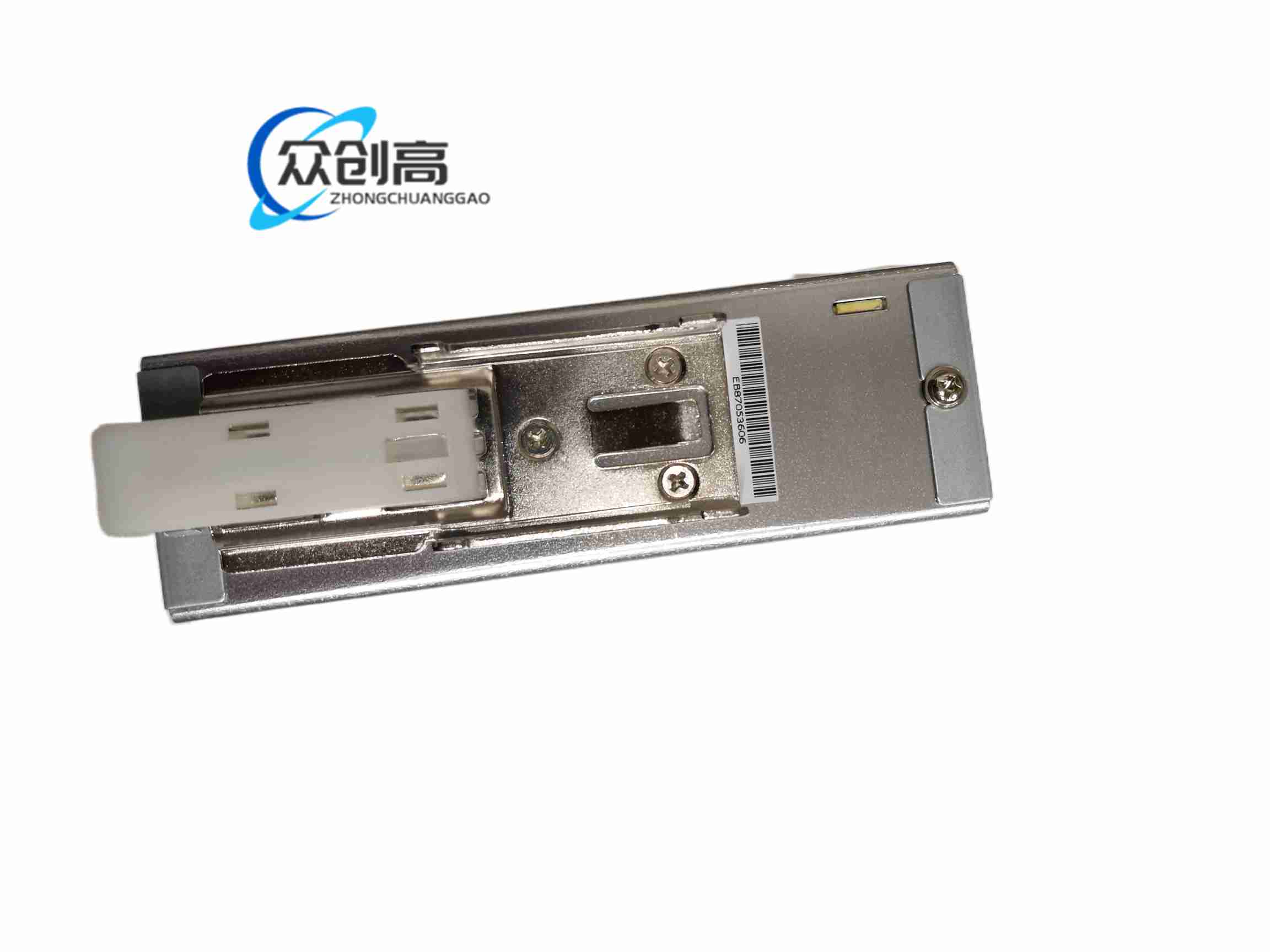

超薄导轨单体，前端电压微调电位器、LED 或状态指示，底部标准 DIN 卡座，端子上下出线。

交流整流滤波后高频逆变，次级整流输出 24VDC；反馈回路稳压，异常时进入恒流限流、关断或重启保护。

导轨水平或垂直安装于柜内通风处，上下保留对流间隙；输入接保护地，输出负极按系统要求决定浮地或接地。多电源并联需加冗余二极管，禁止直接并联。

60℃ 以上按降额曲线减载；长期满载确保柜内温升不超标。输出调至 28V 以上会触过压保护。湿手或带电禁止触碰端子。
