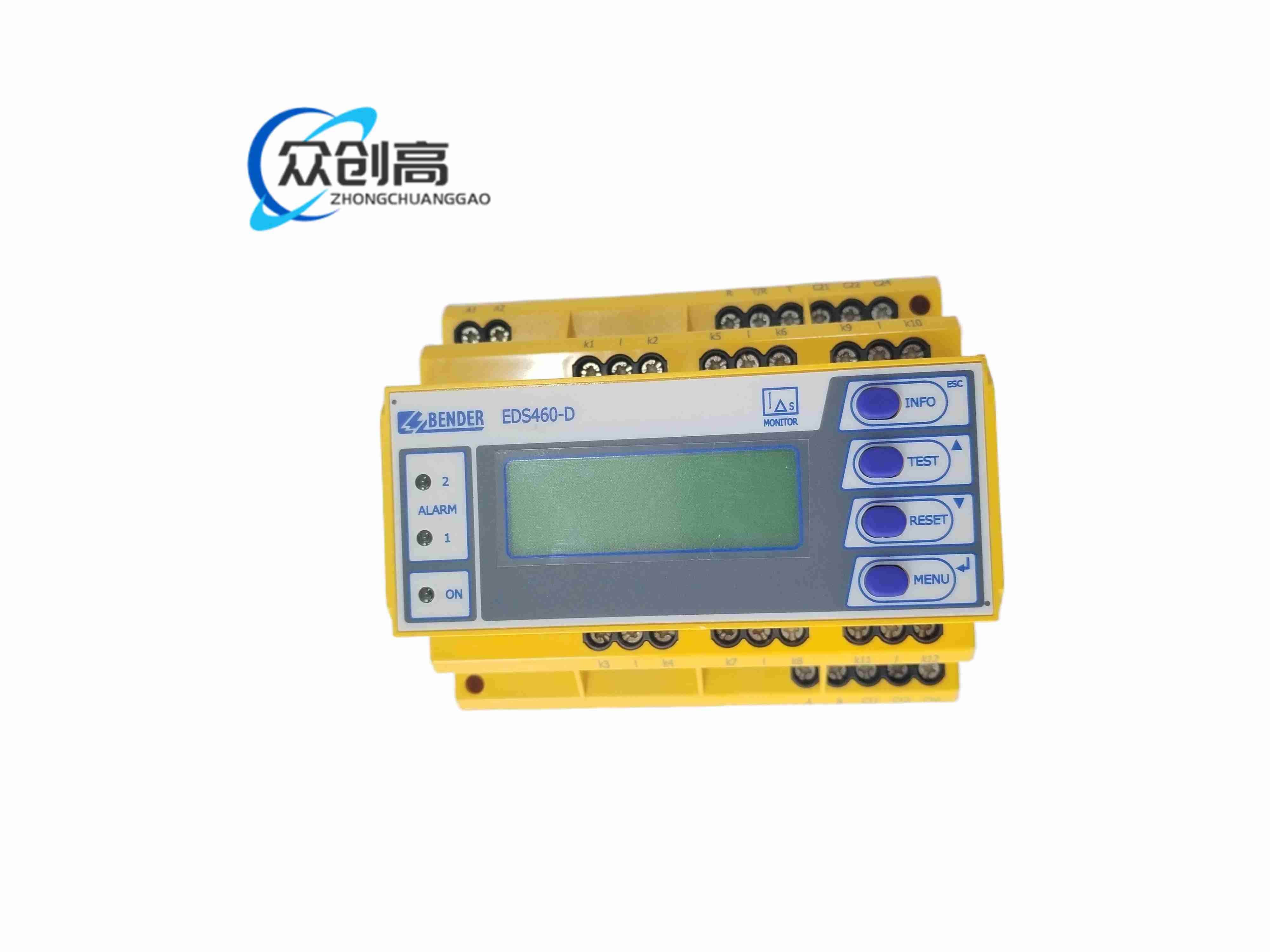

EDS460-D-1 绝缘监测与故障定位系统主机。

用于不接地 IT 系统的绝缘电阻监测，并配合外置电流互感器对多支路进行选择性绝缘故障定位。

品牌归属：BENDER

型号：EDS460-D-1，订货号资料列 B91080001/B 9108 0001 不同资料写法

供电：DC16–94V 或 AC16–72V，42–460Hz

响应值：2–10mA

报警：2 组转换继电器

系统频率：42–460Hz

事件存储：300 条

接口：RS485

显示：7 段数码与报警 LED

扫描：多通道并行，资料列约 10 秒全通道扫描

安装：35mm DIN 导轨卡装

标准：DIN EN 61557-8、IEC 61557-8、IEC 61326-2-4

外接CT分支定位、连续CT断线监测、测试/复位按钮、BMS 地址 1–90、双报警分级。

医院医疗 IT 配电、船舶电力、数据中心 IT 主系统、工业不接地电网、牵引辅助供电。

响应 2–10mA 可调，全通道扫描约 10 秒，RS485 上传事件与测量值。

阻燃外壳，SMT 工业 PCB，外接电流互感器为环形/开口式按型号选配。

模块化 DIN 机体，上下端子接测量与CT，前面板显示与按键，RS485 独立通信端子。

通过系统耦合设备或内部发生器注入测量电流，各支路CT检测漏电流，超过设定阈值判定绝缘故障并定位支路，触发继电器与事件记录。

卡入 35mm DIN 导轨，PE 参考线按系统图连接；RS485 屏蔽双绞并终端匹配；CT 按支路编号和极性接入，供电电压不超过 D-1 额定。

D-1 仅用于规定低压 IT 范围，更高电压选 D-2 等型号。CT 编号、极性必须和地址一致；定期做报警继电器与复位试验，湿度保持无凝露。
