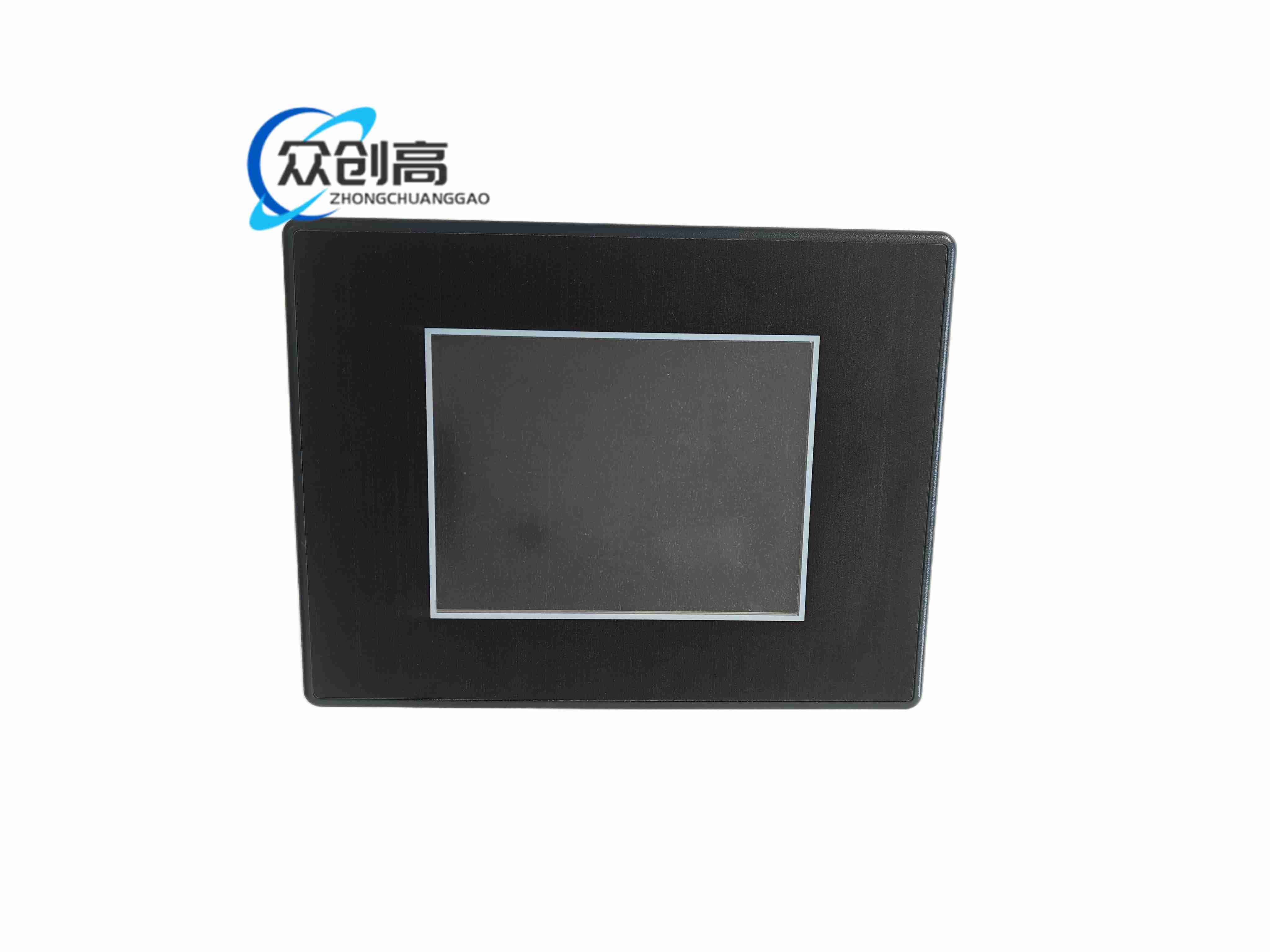

产品名称：AutomationDirect EA7-T6CL-R C-more 6 英寸彩色触摸屏 HMI

产品简介：该型号属 AutomationDirect C-more EA7 系列人机界面，用于 PLC 监控、参数设定、报警显示和生产数据可视化；产品已退休，官方建议以 EA9-T6CL-R 替代。

技术规格：6 英寸级 TFT 彩色液晶，标称可见区约 5.7 英寸/145mm，分辨率 320×240 QVGA，65536 色；LED 背光，典型寿命 50000 小时且不可用户更换；模拟电阻触摸；电源 24VDC，允许 20.4–28.8VDC；通信 1 个串口、2 个 USB，基础型无内置以太网。

功能特点：实时寄存器/位状态显示，趋势曲线，多语言文本，报警记录与时间戳，用户权限密码，PID 画面模板；配合 C-more 软件组态；原生兼容 AutomationDirect DL、Do-more、CLICK 等 PLC。

应用场景：离散装配、包装机械、物料输送、小型水处理、HVAC、泵与压缩机控制面板。

性能参数：CPU 资料标 333MHz 工业级；项目内存不同资料标 10MB 或 32MB Flash/32MB SDRAM，以具体硬件版本为准；工作 0 至 +50℃、存储 -20 至 +60℃、湿度 10%–85% 不结露；前面板 NEMA 4/4X、IP65，仅限标准开孔密封安装后生效。

材质构成：阻燃 ABS 前框，聚碳酸酯防护层，玻璃纤维增强壳体，FR4 电路板，EPDM 防水前圈，不锈钢安装螺钉。

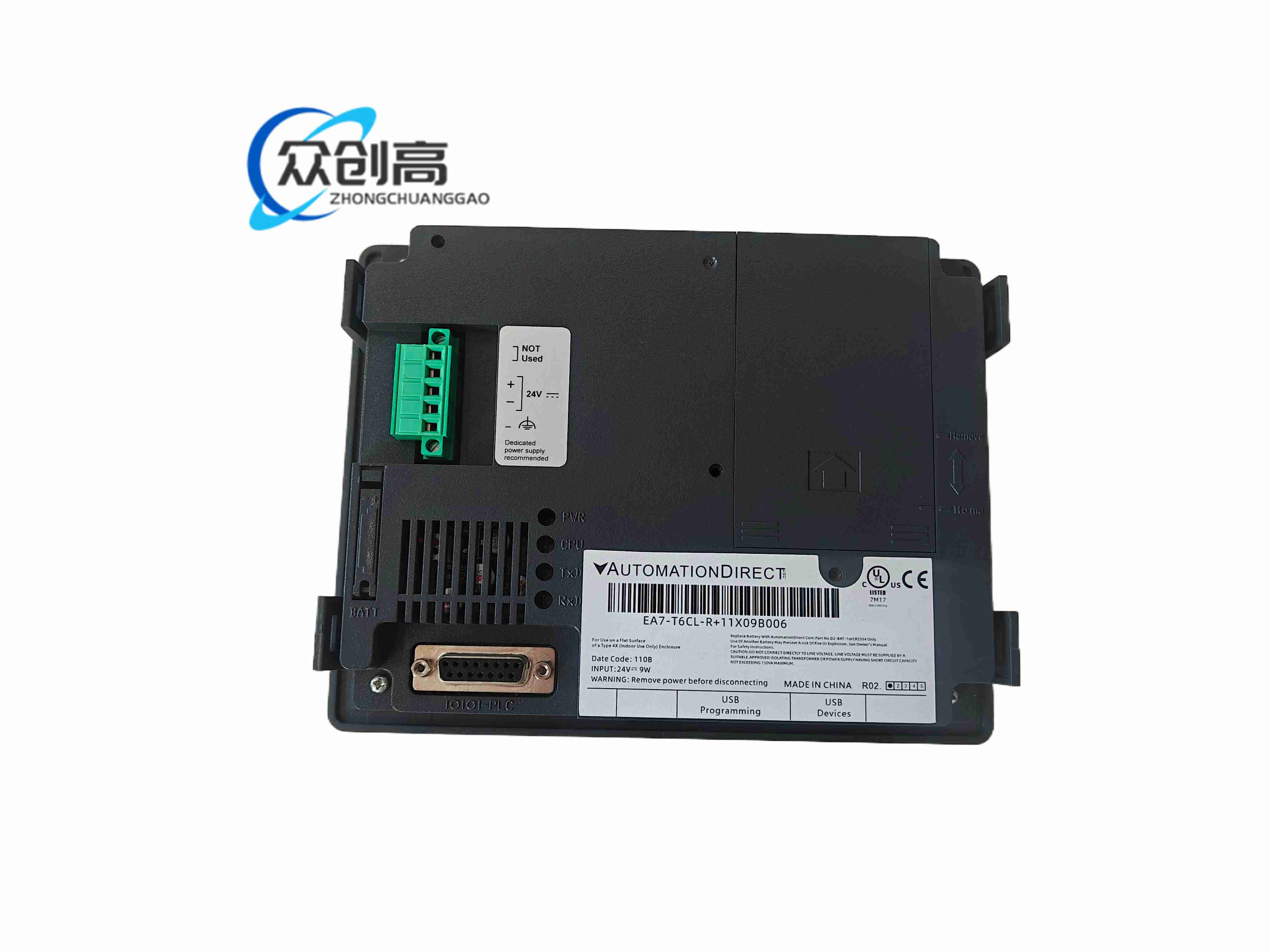

结构特征：面板嵌入式；后壳接电源端子、串口 D-sub 与 USB；红色边框基础套件版本；深度约 41–43mm。

工作原理：HMI 通过串口轮询 PLC 寄存器与 IO 状态，刷新触摸屏画面；触摸坐标经电阻层转为命令回传 PLC，实现读数与写参双向交互。

安装要求：按 EA7 开孔模板切割；装前密封圈，规定扭矩紧固安装螺钉；串口屏蔽接地，USB 仅用于下载/数据，不替代工业以太网主干。

使用注意事项：基础 EA7-T6CL-R 无内置网口，需联网时选带以太网型号或加通信网关；LED 不可换，背光衰减后整体评估；高湿多油环境确认面板密封与清洁方式。
