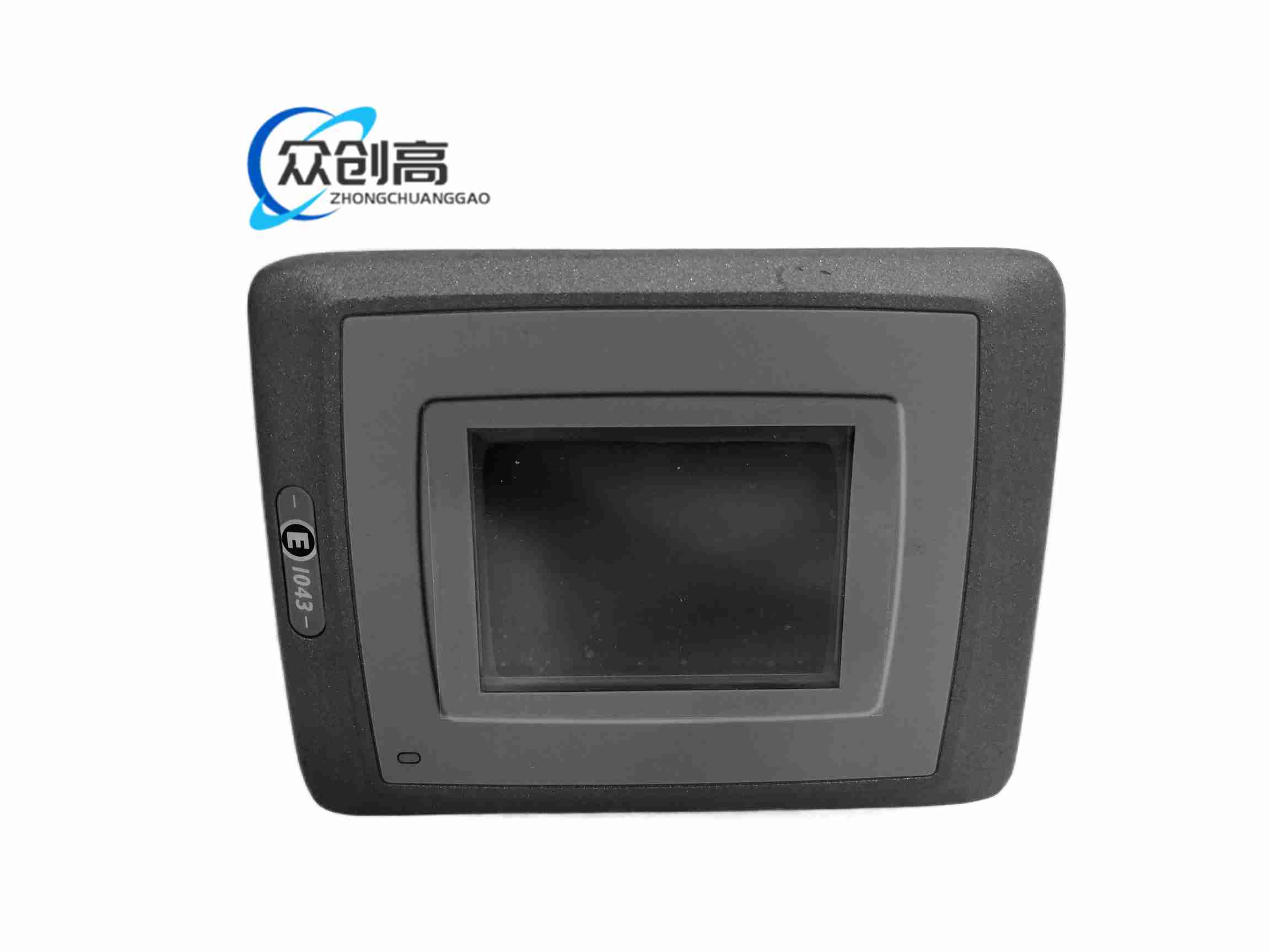

3.5英寸灰阶图形触控人机界面。

属于E1000/E10系列操作终端，用于PLC监控系统状态、参数输入、报警和简单图形显示；也常以Mitsubishi E1043渠道提供，适合小型机械和嵌入式控制柜。

3.5英寸TFT LCD，320×240像素，灰阶/单色背光；供电20–30VDC，典型24VDC，最大功耗约3.6W；内置存储约12MB；1个以太网、1个RS232、1个RS422/RS485，部分资料列USB。

电阻触控，报警组、配方、趋势、多语言文本；以太网与串行同时连PLC；面板密封便于现场操作；项目用Beijer/iX或Mitsubishi E-Designer类软件编辑。

小型包装机、输送线、水泵站、OEM机械本地监控、半导体辅助工位、替换老式单色按键面板。

外形约155.8×119×62.8mm，开孔约139×105mm，重量约0.6kg；操作0–50℃，前壳IP65，铝粉涂层壳体；背光CCFL约58000小时。

粉涂铝合金外壳，电阻触摸屏，工业PCB，后盖及端子座阻燃塑料，密封胶圈实现前面板防尘防水。

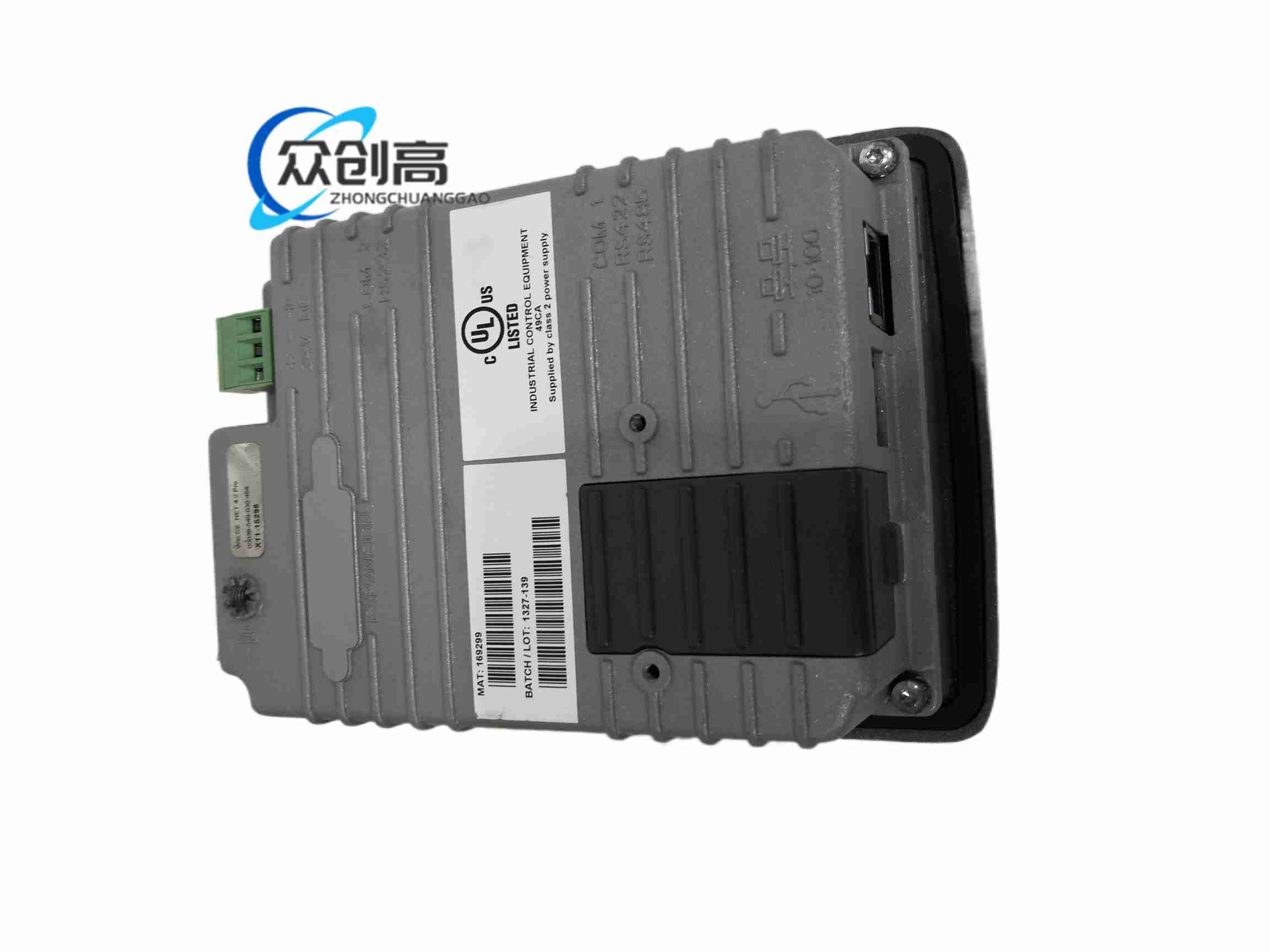

嵌入式面板安装，后方串行/以太网接口，D-sub与RJ45组合；触控+少量软键区域，内部存储与电源保险。

处理器运行HMI工程，轮询PLC或通过以太网通信获取寄存器/位状态，渲染画面；操作员触控事件回传命令、设定值和报警确认。

控制柜开孔按139×105mm，使用原厂胶圈保证前壳IP65；24VDC独立隔离电源，串行屏蔽线单端接地，以太网用屏蔽RJ45；后方留散热与接线空间。

电阻屏避免尖锐硬物；0–50℃外需降温；长期高亮会衰减CCFL，可设自动调暗；下载工程前备份原程序，更换同型号注意固件与通信驱动版本。
